MONTAGE
5.2.2.1

FlexFix-Halterung am Maschinen- oder Profilrahmen montieren

36 B E T R I E B S A N L E I T U N G | senSe2
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Verwandte Themen
•
„Halterungen", Seite 65
Wichtige Hinweise
HINWEIS
Bei der Wahl der Schraubenlänge muss auf die Wandstärke der FlexFix-Halterung
geachtet werden.
FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
Tabelle 5: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
1
2

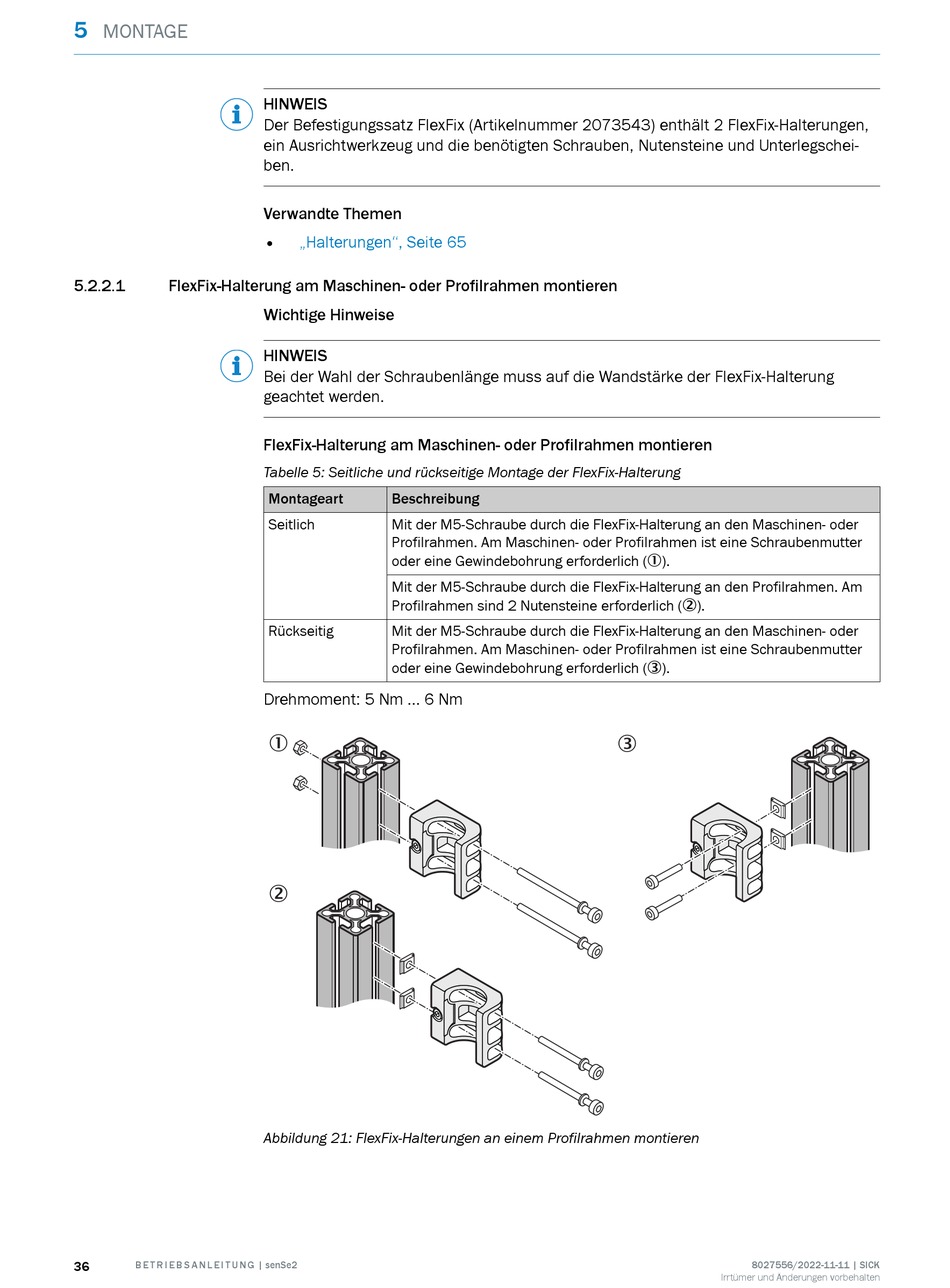

Abbildung 21: FlexFix-Halterungen an einem Profilrahmen montieren
3
