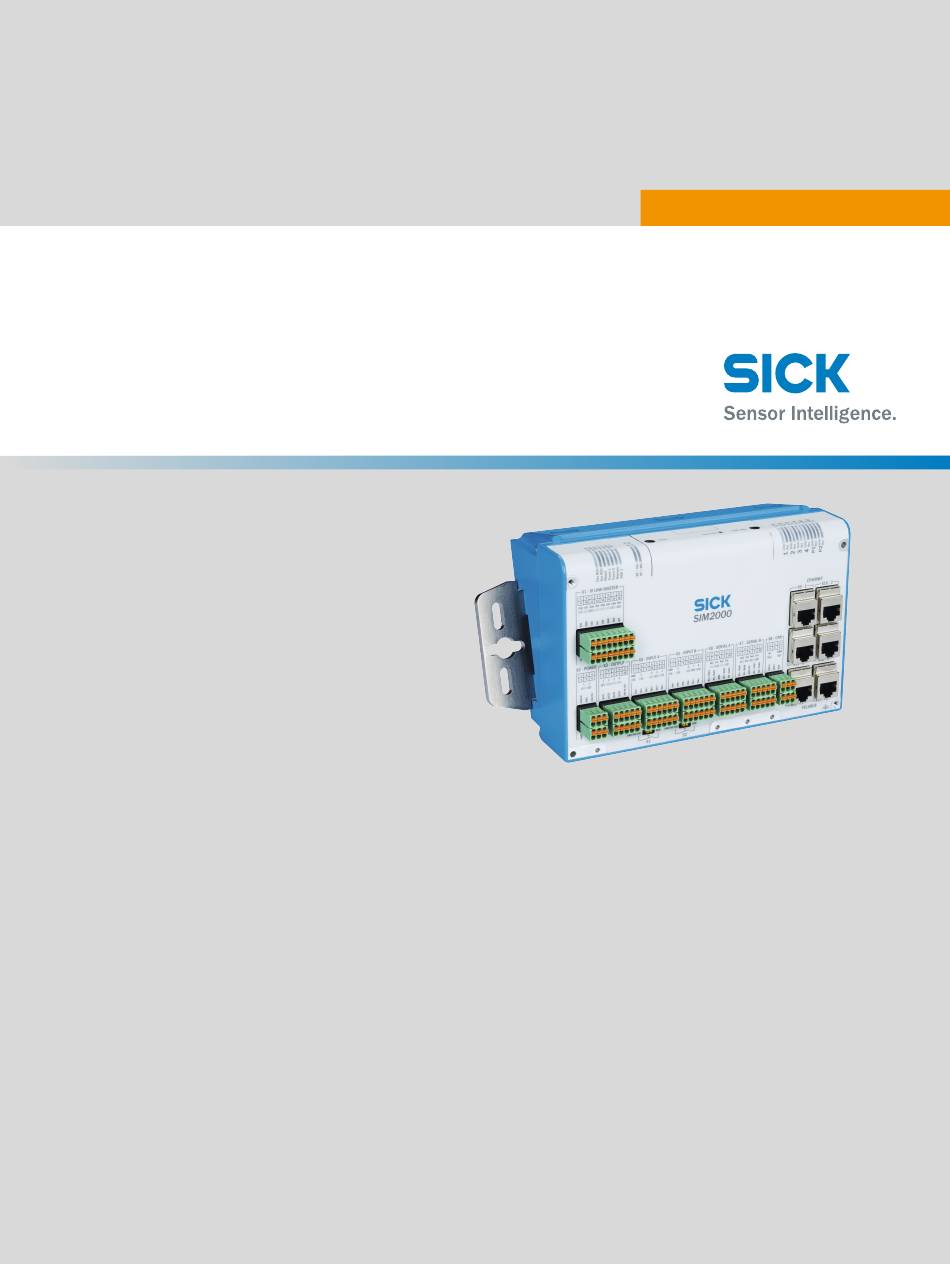

- Seite 1 B E T R I E B S A N L E I T U N G SIM2000ST Sensor Integration Machine...
- Seite 2 © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 3 Leitungen konfektionieren (optional)............Pinbelegung der Anschlüsse..............Peripheriegeräte anschließen..............Spannungsversorgung anschließen............Inbetriebnahme................. 27 Vorbereitende Inbetriebnahme..............8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 4 11.2 Schnittstellen.................... 11.3 Mechanik und Elektrik................11.4 Umgebungsdaten..................Anhang....................36 12.1 Maßbilder....................12.2 Lizenzen..................... B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 5 … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 6 Für eine schnelle Abwicklung vor dem Anruf die Daten des Typenschilds wie Typen‐ schlüssel, Seriennummer usw. notieren. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 7 Die Verwendung von Zubehör, welches nicht ausdrücklich durch die SICK AG frei‐ gegeben wurde, erfolgt auf eigenes Risiko. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 8 Die SICK AG haftet daher u.a. nicht für Schäden, die durch Programmierungen des Kun‐ den oder Dritten verursacht werden. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK...
- Seite 9 Grundkenntnisse im Aufbau und in der Einrichtung der ■ beschriebenen Verbindungen und Schnittstellen Grundkenntnisse der Datenübertragung ■ 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 10 Das Produkt ist mit LEDs der Risikogruppe 0 ausgestattet. Die zugängliche Strahlung dieser LEDs stellt für Augen und Haut keine Gefahr dar. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK...
- Seite 11 Dabei können die Sensoren über den CAN-Bus mit der SIM verbunden werden. Ethernetbasierte Feldbusschnittstellen sorgen für eine schnelle Kommunikation mit Steuerungen. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 12 4 digitale Schaltausgänge, isoliert (X3) Anschlusstechnik: • Daten- und Funktionsschnittstellen: Federkraft-Klemmen, RJ45, USB-Typ B • Versorgungsspannung: Federkraft-Klemmen B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 13 ETHERNET 1: 192.168.0.1 • ETHERNET 2: 192.168.1.1 • ETHERNET 3: 192.168.2.1 • ETHERNET 4: 192.168.3.1 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 14 Bei Lagerung länger als 3 Monate regelmäßig den allgemeinen Zustand aller Kom‐ ■ ponenten und der Verpackung kontrollieren. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 15 Montagebohrungen vornehmen. Montage mit Adapterplatte vorbereiten Adapterplatte an Montageort auflegen. Montagebohrungen anzeichnen. Montagebohrungen vornehmen. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 16 Klemmblech oben gegenüberliegend schräg einsetzen und in Klemmblech unten einhaken. Gerät mittels Montageplatten mit zwei Zylinderschrauben IN6KT SW3 an beiden Klemmblechen festschrauben. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 17 MONTAGE Gerät mit Adapterplatte montieren 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 18 Keine direkte Sonnen- und Wärmeeinstrahlung • Abstand zu weiteren Komponenten oder Gehäusewänden: Min. 400 mm B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 19 CPU-Last ≥75 % (ablesbar über SICK AppStudio) CPU Last [%] Abbildung 1: Degradation der Umgebungstemperatur in Abhängigkeit der CPU-Auslastung 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 20 Bei fehlerhaften Verdrahtungen der Stecker/Buchsen kann es zu Beschädigungen oder Fehlfunktionen am System kommen. Datenblätter des Leitungsherstellers beachten. PIN-Belegung beachten. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 21 Digitaler Eingang Versorgungsspannung Ground (Masse) IO-Link Data oder GPIO Digitaler Eingang Versorgungsspannung Ground (Masse) 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 22 Versorgungsspannung für Schaltausgänge GND ISO (X3) Isolierte Bezugsmasse für Schaltausgänge und 24V IN (X3) B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 23 IN7+ Isolierter digitaler Schalteingang IN8+ Isolierter digitaler Schalteingang Nicht isolierte Versorgungsspannung für externe Sensoren 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 24 RxD5 – – R3-/RxD6 – – – GND ISO Isolierte Bezugsmasse – – (Masse) B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 25 Wenn Peripheriegeräte bei bestehender Spannungsversorgung angeschlossen werden, können diese Geräte beschädigt werden. Peripheriegeräte nur im spannungsfreien Zustand anschließen. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 26 Spannungsversorgungsleitung(en) an Gerät anschließen. Leitung(en) mit Zugentlastung verlegen. Spannungsversorgung betreiberseitig anschließen. Spannung betreiberseitig zuschalten. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 27 Schließen Sie die Netzwerkverbindung an. Schließen Sie die Spannungsversorgung an. Schalten Sie die Spannungsversorgung ein. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 28 GND-Schalter S1 auf GND ISO GND-Schalter S1 auf GND Aktueller Signal-Pegel = Low Aktueller Signal-Pegel = High B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 29 Keine Verbindung mit Ethernet hergestellt. Nur ETH1-ETH4. Verbindung mit Ethernet hergestellt. Keine Aktivität Datenübertragung über Ether‐ 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 30 Interne SSD angeschlossen. Aktuell nicht unterstützt. BF / NS Bus-Fehler (Feldbus) SF / MS Systemfehler (Feldbus) B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 31 Anschlüsse mit Blindstopfen ver‐ bungsbedingungen und vom Klima. schlossen sind Empfohlen: mindenstens alle 6 Monate. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 32 Deshalb folgende Hinweise beachten: Die geltenden Umweltschutzvorschriften immer beachten. Die Wertstoffe sortenrein trennen und dem Recycling zuführen. B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 33 Anzahl Funktion Host, AUX, Bildübertragung Datenübertragungsrate 4 x [10/100/1000 Mbit/s] Protokoll TCP/IP, FTP (Bildübertragung) 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 34 X4, X5: 700 mA gesamt Gehäuse-Material Aluminiumdruckguss Gehäusefarbe Lichtblau (RAL 5012) Schutzklasse Gewicht ohne Zubehör 1532 g B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 35 Lagertemperatur -20 °C ... +70 °C Zulässige relative Luft‐ 90 %, nicht kondensierend feuchte 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
- Seite 36 Alle Angaben in mm. 43,1 106,5 87,8 69,6 70,3 46,2 40,6 19,1 60,6 26,8 B E T R I E B S A N L E I T U N G | SIM2000ST 8020763/ZM92/2017-08-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 37 Weitere Details können der GNU General Public Licence entnommen werden. Vollstän‐ dige Lizenztexte siehe www.sick.com/licensetexts. Auf Anfrage können die Lizenztexte auch gedruckt bezogen werden. 8020763/ZM92/2017-08-04 | SICK B E T R I E B S A N L E I T U N G | SIM2000ST Irrtümer und Änderungen vorbehalten...
