5.2.4

Flat-Mount-Halterung montieren

8027556/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Das Eindrehen der Schutzeinrichtung ist nur möglich, wenn sich die beiden Halte‐
rungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der Halterungen zunächst nur handfest eindrehen.
2. Die beiden Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit oder
eine Wasserwaage an die nicht benutzten Anschraubflächen der Halterungen
legen.
3. Schrauben festdrehen.
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der Com‐
pact FlexFix-Halterung fixieren.(3)
Drehmoment: 2,5 Nm ... 3 Nm
1

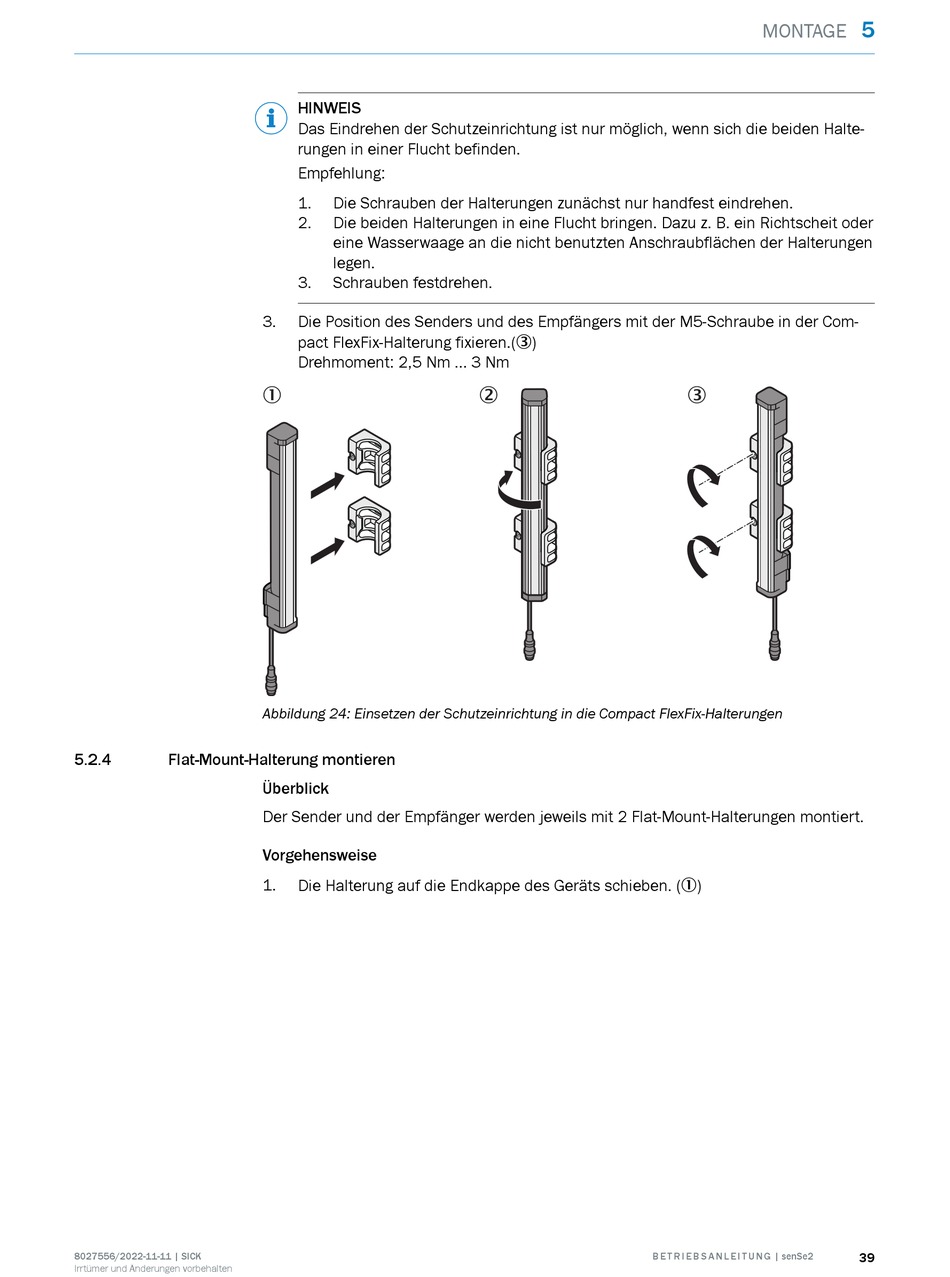

Abbildung 24: Einsetzen der Schutzeinrichtung in die Compact FlexFix-Halterungen
Überblick
Der Sender und der Empfänger werden jeweils mit 2 Flat-Mount-Halterungen montiert.
Vorgehensweise
1.
Die Halterung auf die Endkappe des Geräts schieben. (1)
2
B E T R I E B S A N L E I T U N G | senSe2
5
MONTAGE
3
39
