QuickFix-Halterung montieren

8027556/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten

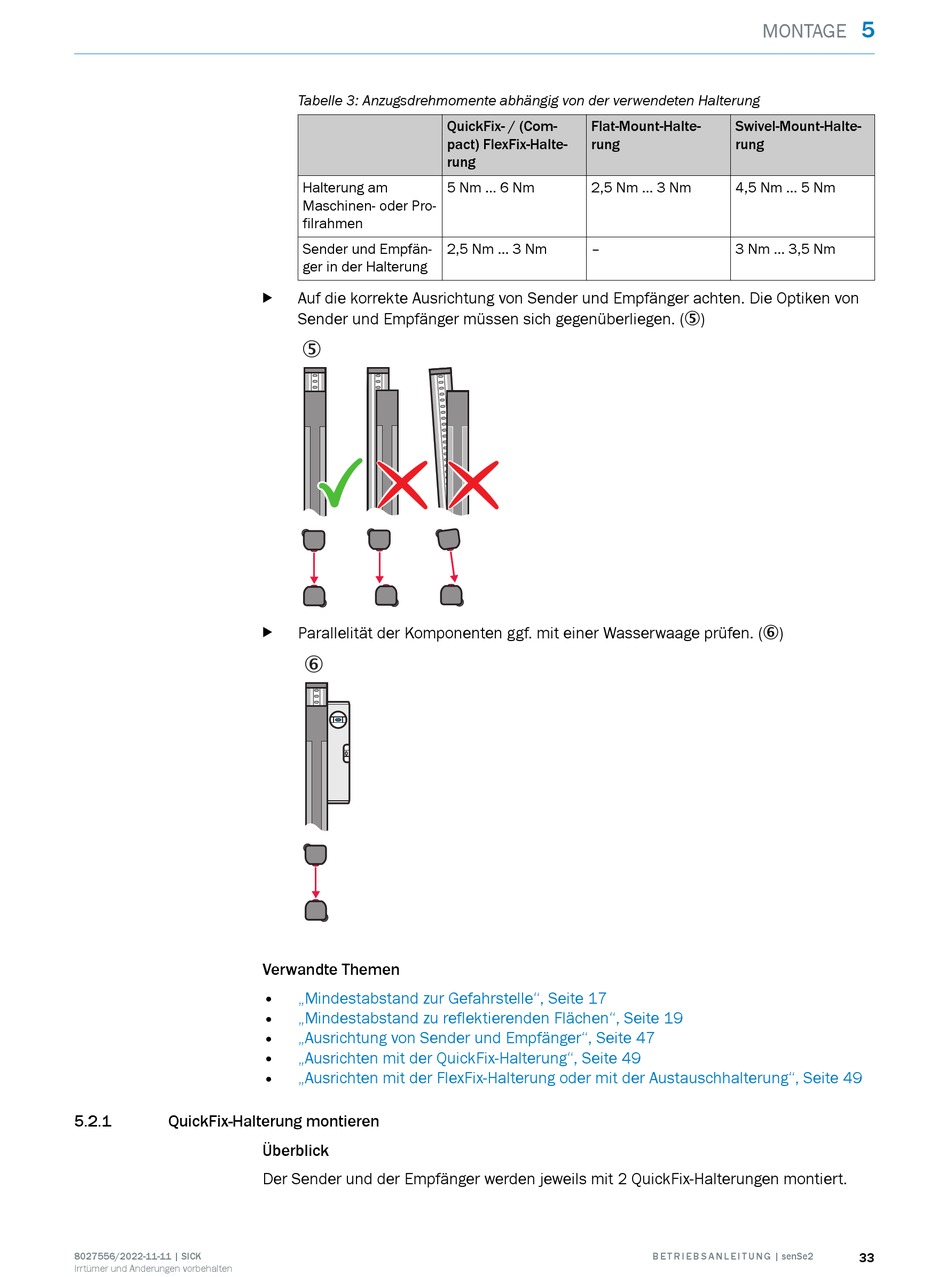

Tabelle 3: Anzugsdrehmomente abhängig von der verwendeten Halterung
Halterung am
Maschinen- oder Pro‐
filrahmen
Sender und Empfän‐
ger in der Halterung
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen. (5)
5
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen. (6)
b
6
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 17
• „Mindestabstand zu reflektierenden Flächen", Seite 19
•
„Ausrichtung von Sender und Empfänger", Seite 47
•
„Ausrichten mit der QuickFix-Halterung", Seite 49
•
„Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung", Seite 49
Überblick
Der Sender und der Empfänger werden jeweils mit 2 QuickFix-Halterungen montiert.
QuickFix- / (Com‐ Flat-Mount-Halte‐
pact) FlexFix-Halte‐ rung
rung
5 Nm ... 6 Nm 2,5 Nm ... 3 Nm
2,5 Nm ... 3 Nm –
MONTAGE
Swivel-Mount-Halte‐
rung
4,5 Nm ... 5 Nm
3 Nm ... 3,5 Nm
