Installieren der RTM ISDN-Karte auf dem RMX 4000

Die ISDN-Karte wird standardmäßig geliefert und muss manuell in die Rückseite des RMX
4000 eingesetzt werden. Es wird empfohlen, die ISDN-Karte einzusetzen, bevor der RMX
4000 in ein Gestell platziert wird. Für weitere Informationen zur Installation der ISDN-Karte
siehe siehe "Installieren und Ersetzen der RTM ISDN-Karte" auf Seite 2-11.
Eine mit der ISDN-Karte bereitgestellte RMXSoftware-Lizenz muss im Rahmen der
Produktregistrierung und Produktaktivierung registriert werden. Weitere Informationen
finden Sie im Dokument ISDN-Softwarelizenz, das Sie mit Ihrer Lieferung erhalten haben.
Installieren des RMX in einem Gestell oder als eigenständiges System
Legen Sie den RMX 4000 auf eine harte, flache Oberfläche, wie z.B. einen Schreibtisch, oder
befestigen Sie ihn auf einem 19"/23"-Gestell oder einem Gestell mit Teleskop-Laufleisten.
Eigenständige RMX 4000-Installation
>> Stellen Sie den RMX 4000 auf eine glatte, ebene Oberfläche oder auf einen Schreibtisch.

Vorbereitung der Gestellmontage

Polycom, Inc.
Der RMX 4000 muss auf den vier Füßen an der Unterseite der MCU stehen und mit den
beiden Griffen, die an der Vorderseite angebracht sind, in Position geschoben werden.
Optional – Abhängig von dem an Ihrem Standort installierten Gestell müssen Sie
eventuell die Griffe entfernen, wenn sie am RMX 4000 angebracht sind. Schrauben Sie
die Griffe vom Chassis, wie in Abbildung 1-1, "Optional – Entfernen von Fuß und Griff"
gezeigt, ab.
Optional – Wenn die im Gestell für den RMX 4000 vorgesehene Öffnung genau 6U groß
ist, muss der Fuß vom RMX 4000 entfernt werden, um ihn im Gestell zu montieren.
Schrauben Sie den Fuß wie in Abbildung 1-1, "Optional – Entfernen von Fuß und Griff"
gezeigt vom Chassis los.

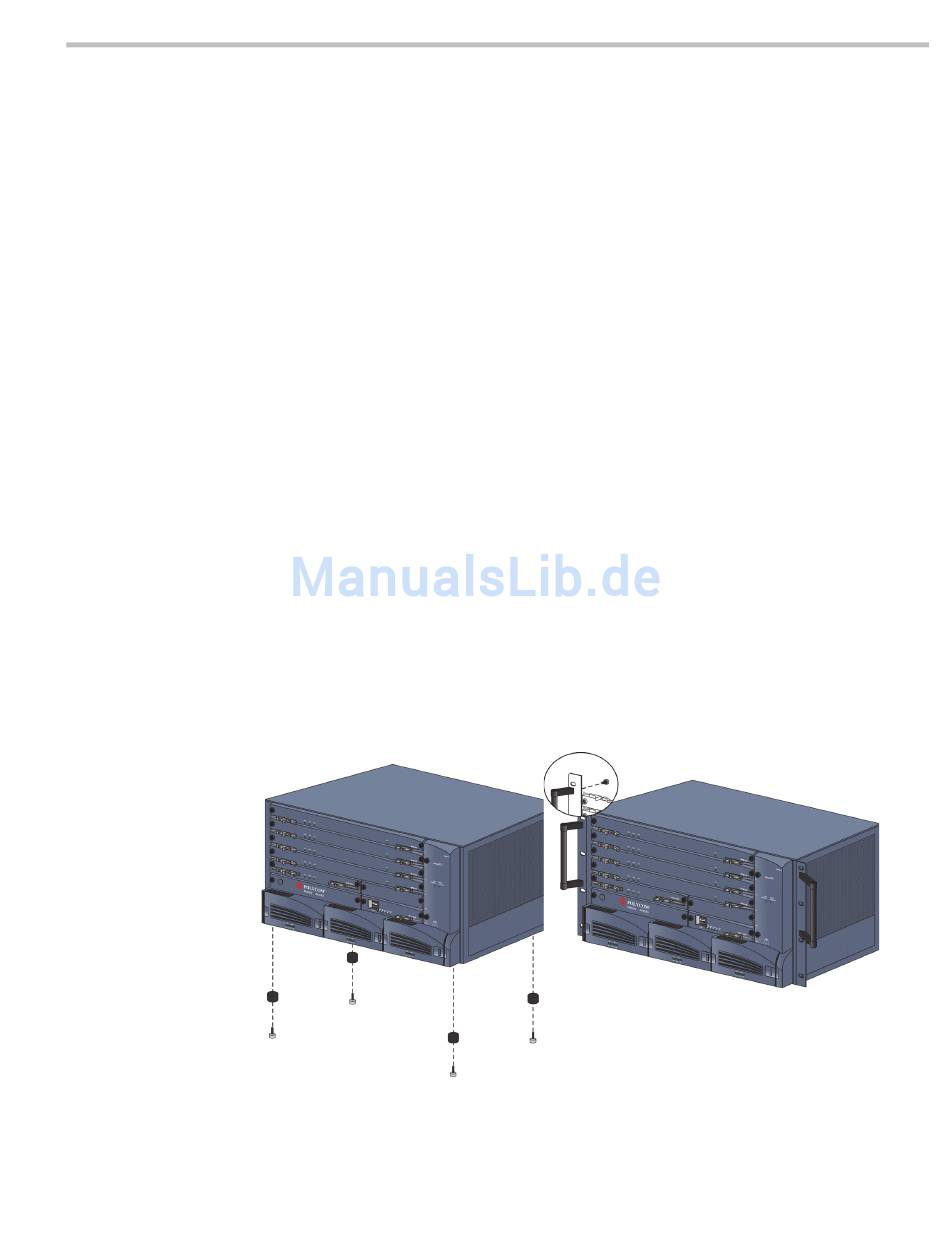

Abbildung 1-1
Optional – Entfernen von Fuß und Griff
Kapitel 1 – Hardwarebeschreibung
1-9
