Rmx 4000 Komponenten; Rmx 4000 Vorderplatte - Polycom RMX 4000 Hardwarehandbuch

RMX 4000 Komponenten

Auf dem RMX 4000 befinden sich Komponenten sowohl auf der Vorder- als auch Rückseite
der MCU. Dies wird in Tabelle 1-9, "RMX 4000 Komponentenbeschreibung" aufgeführt.
Weitere Informationen finden Sie in der Beschreibung unter "RMX 4000 Front Panel" on
page

RMX 4000 Vorderplatte

Die Vorderplatte bietet Zugang zum RMX 4000 CNTL 4000-Hauptmodul, Fabric Switch-
Modul (FSM 4000), MPM+/MPMx-Modulen, Stromversorgungseinschüben, Status-LEDs

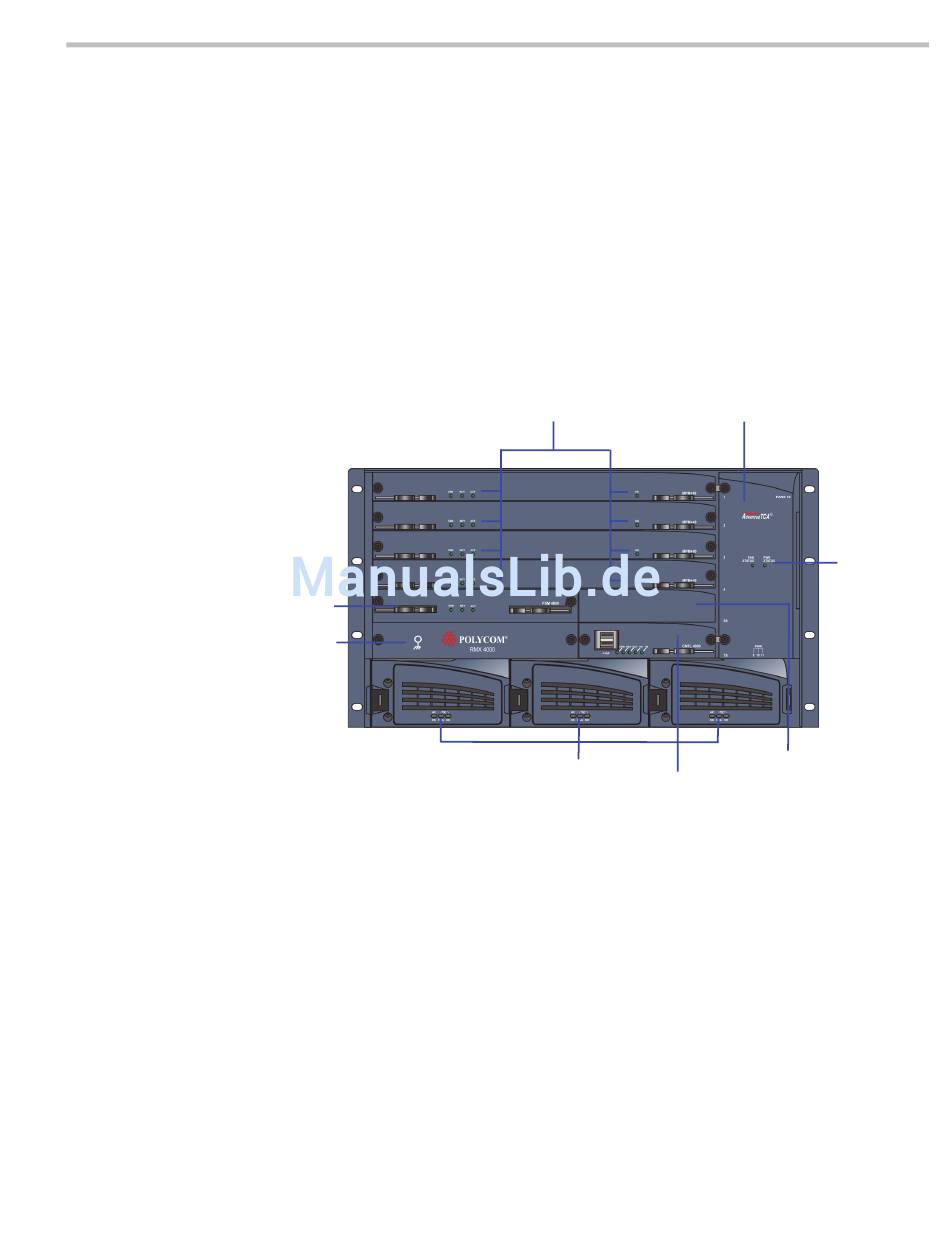

und Ventilatoreinschub. Abbildung 1-12 zeigt die Vorderplatte des RMX 4000 mit AC-
Stromversorgungen.
Fabric Switch-
Modul (FSM
Logo-Blende und
ESD-Anschluss
Abbildung 1-12
Polycom, Inc.
1-21 und "RMX 4000 Rückplatte" auf Seite 1-24.
/MPM+/MPMx-Karten und LEDs
4000)
RMX 4000 AC Vorderansicht
Stromversorgungseinschübe
und Status-LEDs
Kapitel 1 – Hardwarebeschreibung
Ventilatoreinschub
Optionale CPU
(Zukunft)
Steuerungseinheit
(CNTL 4000) und
LEDs
LEDs für
Ventilator und
Status der
Stromzufuhr
1-21
