RMX 4000 Hardwarehandbuch

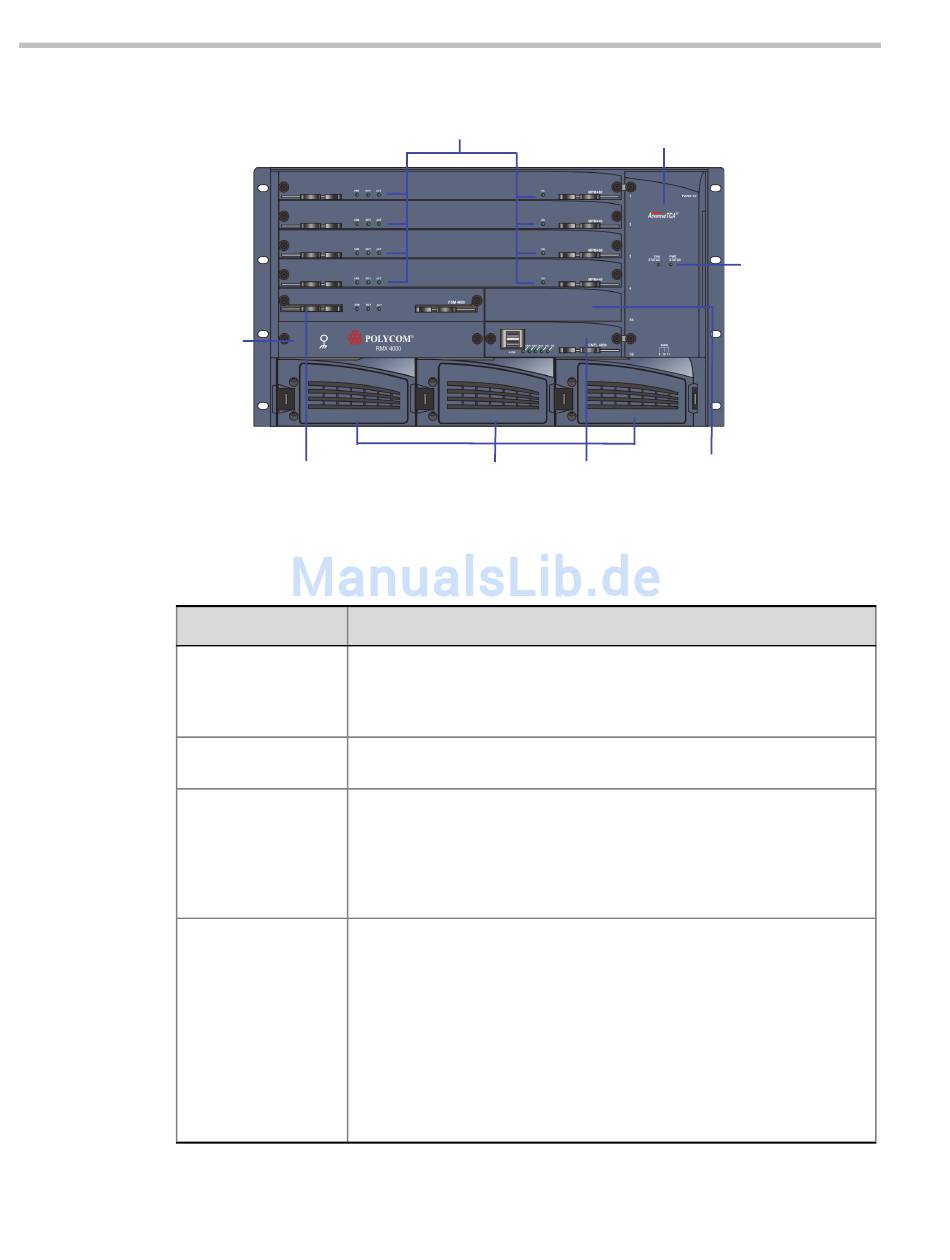

Abbildung 1-13 zeigt die Frontplatte eines RMX 4000DC-Systems.
und ESD
Steckplatz
Abbildung 1-13
Tabelle 1-9
Komponente
CNTL 4000-Modul
(CPU)
Fabric Switch-Modul
(FSM 4000)
AC/DC-
Stromversorgungs-
module
Ventilatoreinschub
1-22
/MPM+/MPMx-Karten und LEDs
Logo-
Blende
Fabric Switch-Modul
(FSM 4000)
RMX 4000 DC Vorderansicht
RMX 4000 Komponentenbeschreibung
Beschreibung
Das CNTL4000-Modul steuert und verwaltet den RMX 4000. Das CNTL
4000-Modul verfügt über einen ComExpress Pentium-M 1,4 GHz
Prozessor, ein Festplattenlaufwerk, Compact Flash und DDR RAM.
Das Betriebssystem ist Linux.
Das Fabric Switch-Modul führt Medienverarbeitungsfunktionen auf der
RMX 4000-Einheit aus. Diese Karte wird vom RTM-IP 4000 verwaltet.
Die AC-Stromversorgungseinschübe befinden sich unter den MPM+/
MPMx-Karten und sind mit der Rückplatte mit einem Netzanschluss
verbunden. Der Betrieb liegt bei 100-240 Volt AC 50/60 Hz; alle
Stromversorgungen verfügen über eingebaute Lastverteilungsfähigkeiten.
Bei Systemen mit Gleichstrom liefert das Stromschienenmodul (PRM)
über die RMX Rückplatte Gleichstrom an die Rückseite des.
Acht Ventilatoren sind seitlich an einem Einschub befestigt. Der Einschub
ist mit der Rückplatte durch eine Buchse verbunden.
Der Luftstrom erfolgt von rechts nach links und aus der Seite der MCU.
Jedes Mal, wenn ein Kartentemperaturfühler einen seiner Schwellenwerte
überschreitet, wird ein Ereignis an den ShelfManager gesendet. Daraufhin
wird ein Grenzwertalarm an den RMX Manager gesendet und die
Ventilatorgeschwindigkeit erhöht. Derzeit gibt es drei Schwellenwertsätze:
Normal, Schwer und Kritisch. Wenn die Temperatur einen kritischen
Grenzwert erreicht (und die Erhöhung der Ventilatorgeschwindigkeit das
Problem nicht löste), initiiert die Steuerung der jeweiligen Karte ein
Abschalten.
Steuerungseinheit
Blenden
(CNTL 4000) und
LEDs
Ventilatoreinschub
LEDs für
Ventilator und
Status der
Stromzufuhr
Optionale CPU
(Zukunft)
