RMX 4000 Hardwarehandbuch

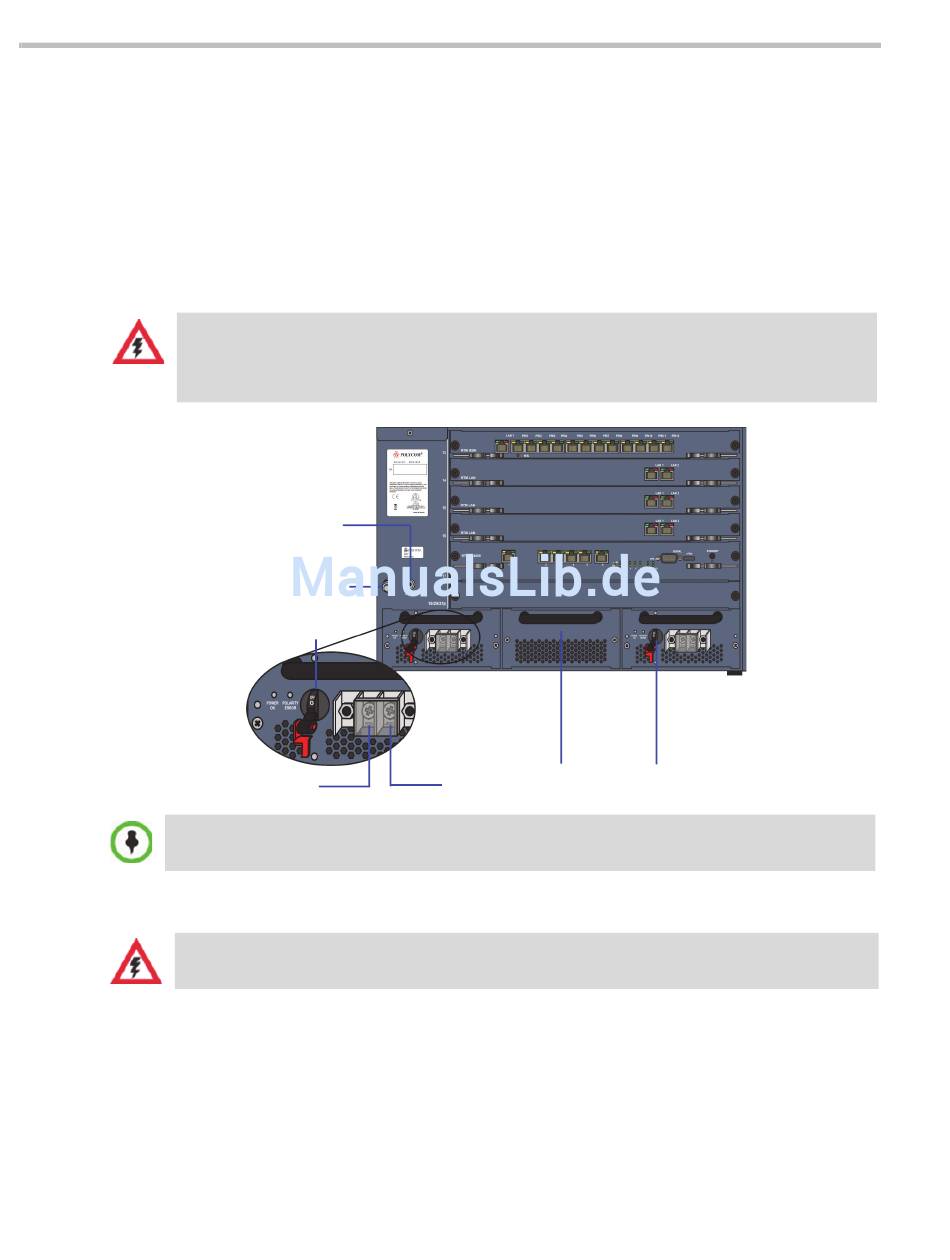

Anschließen des RMX 4000 an -48 DC SELV-Strom
1
2
3
4
•
•
•
Der mittlere PRM-Steckplatz/Modul ist mit einer Blende ausgestattet, und der Steckplatz kann bei
einem System mit DC-Spannung nicht genutzt werden.
5
Die Größe des Schutzerdungsleiters muss mindestens 10 AWG betragen.
6
1-18
Stellen Sie an den DC-Stromschienenmodulen (PRM) die beiden Schutzschalter auf
AUS. Weitere Informationen zu Schutzschaltertypen finden Sie in "Typen der
installierten DC-Schutzschalter auf dem RMX 4000" auf Seite
Stellen Sie sicher, dass die Kabel, die die Elektrizität vom Hauptstromanschluss zu den
Gleichstromeinheiten liefern, AUS geschaltet oder abgenommen sind.
Entfernen Sie die transparenten Kunststoffkappen an der Klemmleiste.
Schließen Sie mit den beiden Drähten eines 10 AWG Kabels, das von der DC-
Stromverteiler-Einheit kommt, den schwarzen Draht an der -48 VDC-Klemmleiste und
den roten Draht an der RTN -Klemmleiste an.
Es muss ein 10 AWG-Kabel für den Anschluss der Hauptstromversorgung an das RMX 4000
DC-Stromschienenmodul genutzt werden.
Die Zufuhrkabel für die DC-Version müssen mit Schnellanschlüssen angeschlossen werden.
Es dürfen keine Verlängerungskabel eingesetzt werden.
ESD-Anschluss
Erdungsanschluss
Schutzschalter –
Position AN
RTN
Schließen Sie das grüne oder grün-gelbe Kabel nicht an die einzelne M6x15 "Erdung"-
Schraube des Systems an.
Wenn die Einheit in einem Gestell montiert ist, muss der Einzelerdungspunkt an der
MCU mit dem Gestell über einen einzelnen Leiter verbunden und befestigt sein, um ein
Lösen zu verhindern.
Nicht isolierte Leiter müssen mit einer geeigneten Antikorrosionsbeschichtung umhüllt
werden, bevor Klemmverbindungen hergestellt werden. Verzinnte, mit Lötzinn oder
Silber überzogene Anschlüsse brauchen nicht auf diese Weise behandelt zu werden.
Ersetzen Sie die transparenten Kunststoffkappe an der Klemmleiste.
Blende
-48 VDC
.
1-19
Schutzschalter –
Position AUS
Polycom, Inc.
