RMX 4000 Hardwarehandbuch
RMX 4000 Rückplatte
Die Rückplatte des RMX 4000 enthält die RTM-IP 4000-Karte und die RTM ISDN- und/oder
RTM LAN-Karte. Damit eine MPM+/MPMx-Karte funktioniert (d.h. Video), muss eine der
RTM-Karten, entweder eine LAN- oder eine ISDN-Karte, auf dem Rückplatten-Steckplatz
gegenüber einer MPM+/MPMx-Karte vorhanden sein.
Eine einzelne RTM-IP 4000-Karte muss sich ebenfalls in Steckplatz 17 auf der Rückseite des
RMX 4000 befinden. Zusätzlich befinden sich in der Rückplatte der AC-Stromschalter, AC-
Stromeingangsmodule (PEM) oder DC-Stromschienenmodule (PRM) und zusätzliche
Kommunikationsanschlüsse.
Ein-/Ausschalter
Abbildung 1-14
Schutzschalter
Abbildung 1-15
Bei einigen DC-Modulen sind die LED-Anzeigen möglicherweise nicht vorhanden.
1-24
Stromeingangsmodule (PEM)

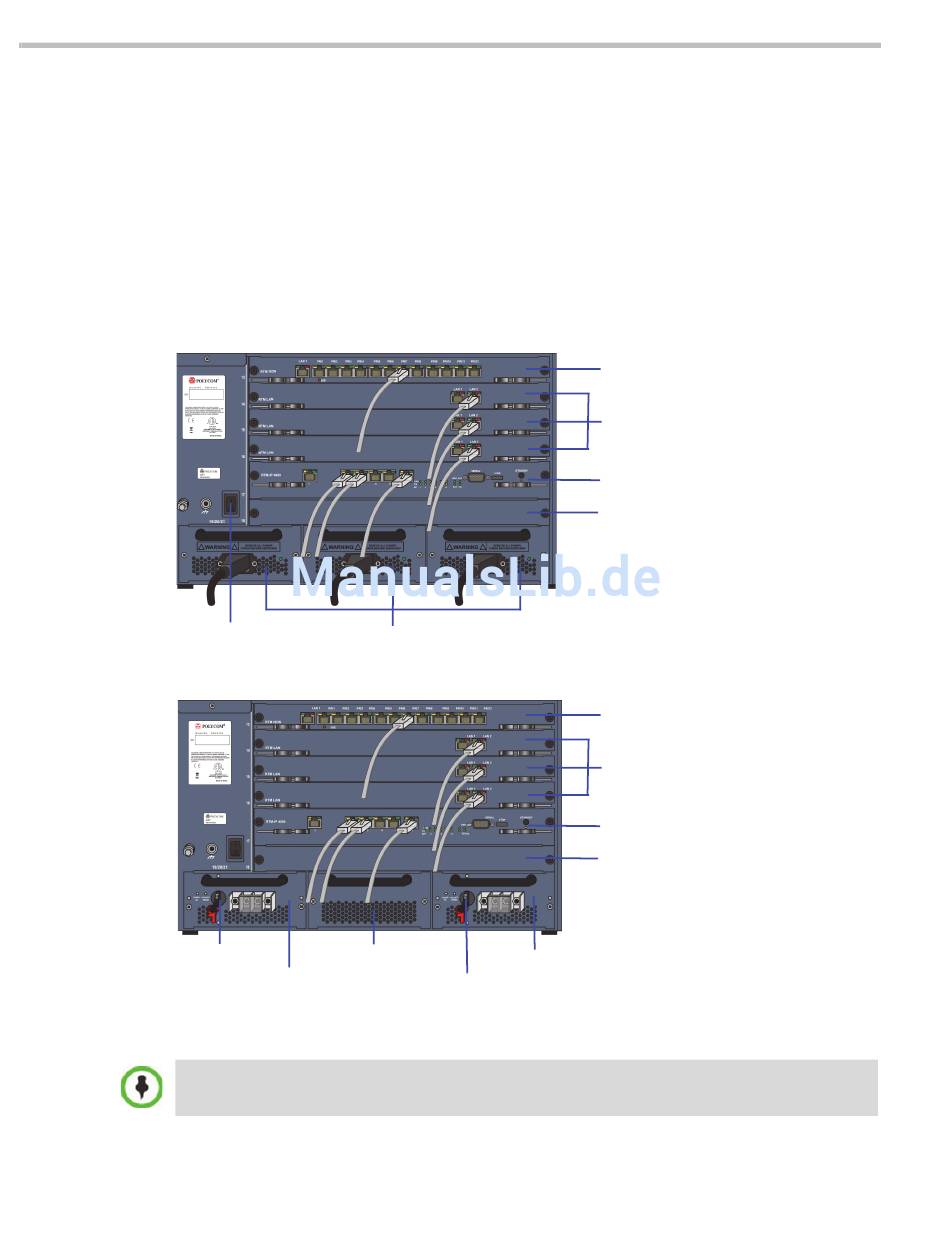

RMX 4000 AC Rückansicht
Blende
Schutzschalter
Stromschienenmodul
RMX 4000 DC Rückansicht
RTM ISDN-Karte
RTM LAN-Karten
RTM-IP 4000-Karte
Blende – n.v.
RTM ISDN-Karte
RTM LAN-Karten
RTM-IP 4000-Karte
Blende – n.v.
Stromschienenmodul
