Eine einzelne Zeitquelle löst einen Alarm aus, der durch das Setzen einer entsprechenden
Flag in der Systemkonfiguration ausgeschaltet werden kann.

RTM LAN

Die RTM LAN-Karte leitet Daten zwischen den MPM+/MPMx-Karten und Komponenten
des Systems, sendet Medien per IP-Pakete und stellt eine Konnektivität zu externen ISDN-
Netzwerken bereit.
Eine RTM LAN-Karte muss direkt mit einer MPM+/MPMx-Karte verbunden werden. Bei
einem RMX mit einer einzelnen MPM+/MPMx-Karte muss die RTM LAN-Karte im
Steckplatz der Rückplatte auf der gleichen Ebene wie die MPM+/MPMx-Karte installiert
werden.
Jede RTM LAN-Karte enthält zwei LAN-Anschlüsse und es können maximal vier
RTM LAN-Karten im RMX 4000 installiert werden .
Abbildung
Bei Konfigurationen mit mehreren Netzen und LAN-Redundanz wird der LAN 1-Anschluss genutzt.
Weitere Informationen finden Sie im RMX 1500/2000/4000 Administratorhandbuch, Mehrere
Dienste und LAN-Redundanz.

AC-Stromeingangsmodule (PEM)

Ein AC-PEM enthält einen Stromeingang, EMI-Filter und Rückplattenanschlüsse. Der Strom
wird dem System über ein PEM (Power Entry Module, Stromeingangsmodul) über die
Rückplatte in die Stromversorgung zugeführt. Jedes Wechselstrommodul hat ein eigenes,
reserviertes Stromkabel. Der EIN/AUS-Schalter auf der Rückseite des RMX aktiviert
unabhängig jedes im RMX installierte Strommodul. Ein AC-System verfügt über drei AC-
PEMs, je eins für jedes Strommodul. Bei einer Störung sind sowohl
Wechselstromversorgungen als auch PEMs während des Betriebs austauschbar.

DC-Stromschienenmodul

Ein AC-Stromschienenmodul enthält einen Stromeingang, Schutzschalter, EMI-Filter und
Rückplattenanschlüsse. Der Strom wird dem System über eine Stromschiene über die
Rückplatte in die Stromversorgung zugeführt. Jede DC-Stromschiene hat ein eigenes,
reserviertes Stromkabel. Der Schutzschalter auf der Rückseite des RMX aktiviert
unabhängig jede im RMX installierte Stromschiene. Ein DC-System verfügt über drei DC-
Schienen, je eine für jedes Strommodul. Bei einer Störung kann eine DC-Stromschiene vor
Ort ausgetauscht werden und der RMX muss an den beiden Schutzschaltern und vom
Hauptstrom abgeschaltet werden.
Polycom, Inc.

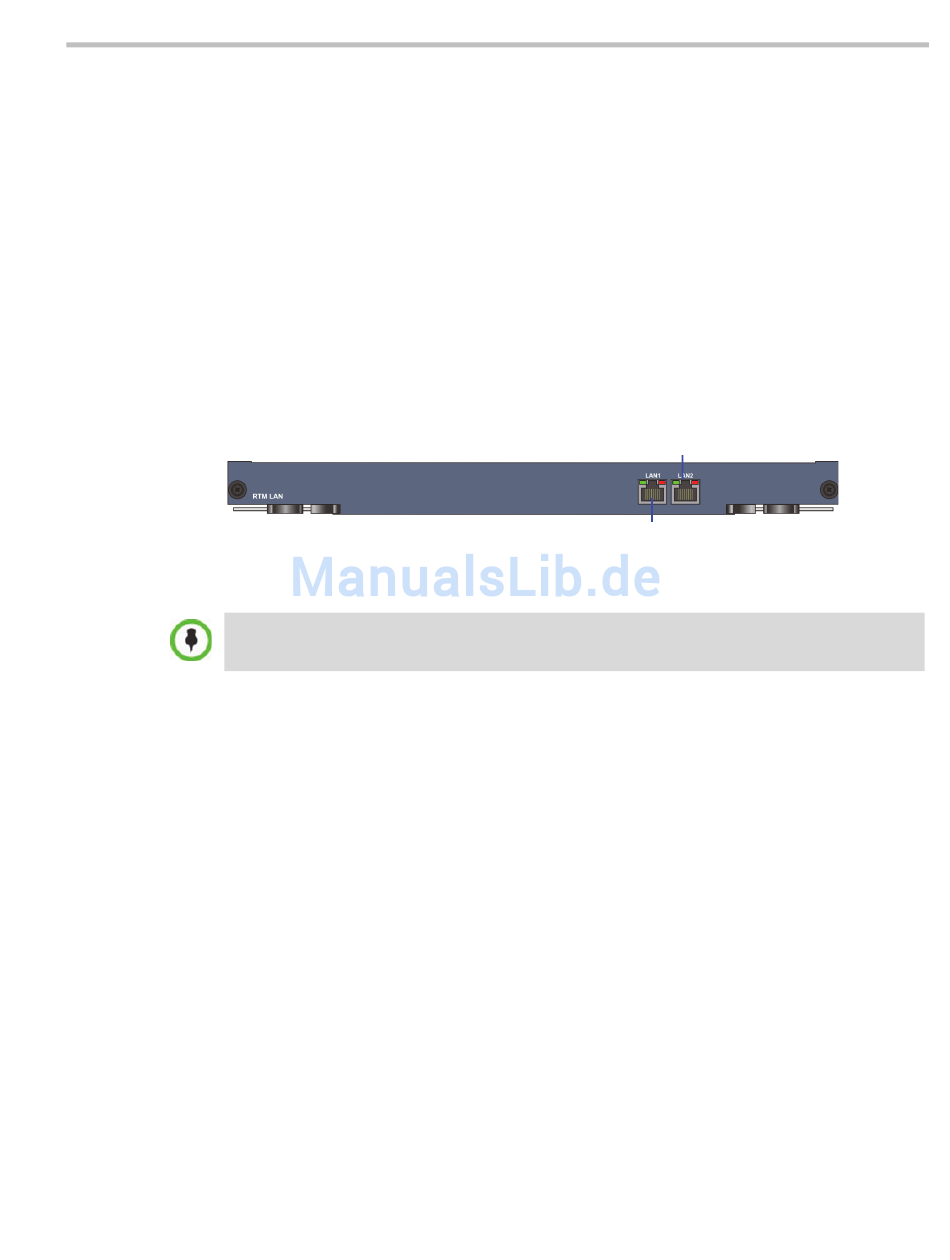

1-18RMX 4000 Layout der RTM LAN-Rückplatte
LAN-Anschluss und
LEDs
Mehrere Netze und redundanter LAN-
Anschluss (optional) und LEDs
Kapitel 1 – Hardwarebeschreibung
1-27
