RMX 4000 Hardwarehandbuch
Tabelle 1-10
Element
Serien
USB
Standby-Taste

RTM ISDN

Die RTM ISDN-Karte ist direkt mit einer MPM+/MPMx verbunden. Die RTM ISDN-Karte
leitet Daten zwischen den MPM+/MPMx-Karten und Komponenten des Systems,
konvertiert ISDN T1/E1-Medien zu IP-Paketen und stellt eine Konnektivität zu externen
ISDN-Netzwerken bereit.
Die RTM ISDN-Karte wird auf der Rückplatte der RMX-Schnittstellen zwischen der RMX-
Einheit und dem ISDN/PSTN-Switch installiert. Bei einem RMX mit einer einzelnen
MPM+/MPMx-Karte muss die RTM ISDN-Karte im Steckplatz der Rückplatte auf der
gleichen Ebene wie die MPM+/MPMx-Karte installiert werden. Bei einem RMX mit
mindestens zwei MPM+/MPMx-Karten kann die RTM ISDN-Karte in beliebigen zwei
Kartensteckplätzen der Rückplatte installiert werden.
Es können bis zu zwei RTM ISDN-Karten in ein RMX 4000 installiert werden. Es können
insgesamt bis zu 14E1- oder 18T1 PRI-Kabel mit zwei RTM ISDN-Karten installiert werden.
Jede RTM ISDN-Karte verfügt über die folgenden Anschlüsse:
•
•
E1- und T1-Spans können nicht gleichzeitig an dieselbe Karte angeschlossen werden. Ein
gemischter E1- und T1-ISDN-Netzwerkdienst ist deshalb nicht möglich.

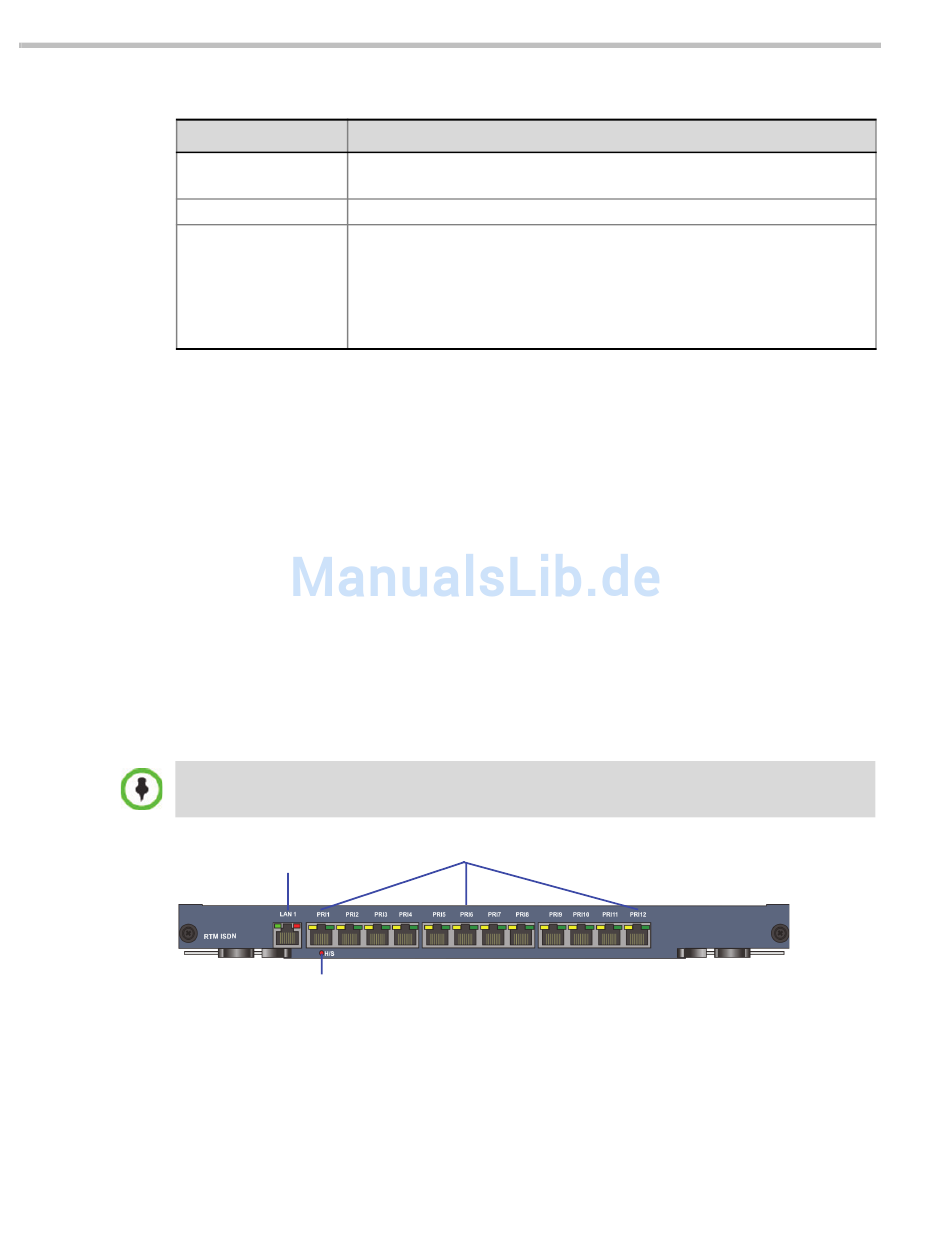

Abbildung 1-17

ISDN/PSTN-Zeitquelle

Jede RTM ISDN-Karte hat ihre eigene primäre und sekundäre Zeitquelle. Die erste Spanne,
die synchronisiert wird, wird die primäre Zeitquelle und die zweite Spanne, die
synchronisiert wird, wird die sekundäre Zeitquelle. Diese Uhr wird nur zum
Synchronisieren der ISDN-Spannen verwendet (es ist nicht die Systemuhr).
1-26
RMX 4000 Rückplatte – RTM-IP 4000 Komponentenbeschreibung (Fortsetzung)
Beschreibung
Ein 10/100 ShMG Shelf Manager-Anschluss.
Nur für das Debuggen.
USB-Key-Anschlüsse
Schaltet zwischen EIN/AUS und Standby um. Verwenden Sie diese Taste,
um eine Diagnose oder Software-Wiederherstellung auf dem RMX
durchzuführen.
Kurzes Drücken (2 Sekunden) – MPMx Diagnose.
Langes Drücken – (10 Sekunden) Medien und RTM IP 4000 Software-
Wiederherstellung.
1 LAN-Port
7E1- oder 9T1 PRI-Leitungen, die auf einen beliebigen der 12Anschlüsse gesteckt
werden können, wie in Abbildung 1-17 gezeigt.
LAN und LEDs
H/S (Hot-Swap) LED
RMX 4000 Layout der RTM ISDN-Rückplatte
E1/T1--Anschlüsse und LEDs
