Nussbaum SMART LIFT 2.30 SL Betriebsanleitung Seite 65

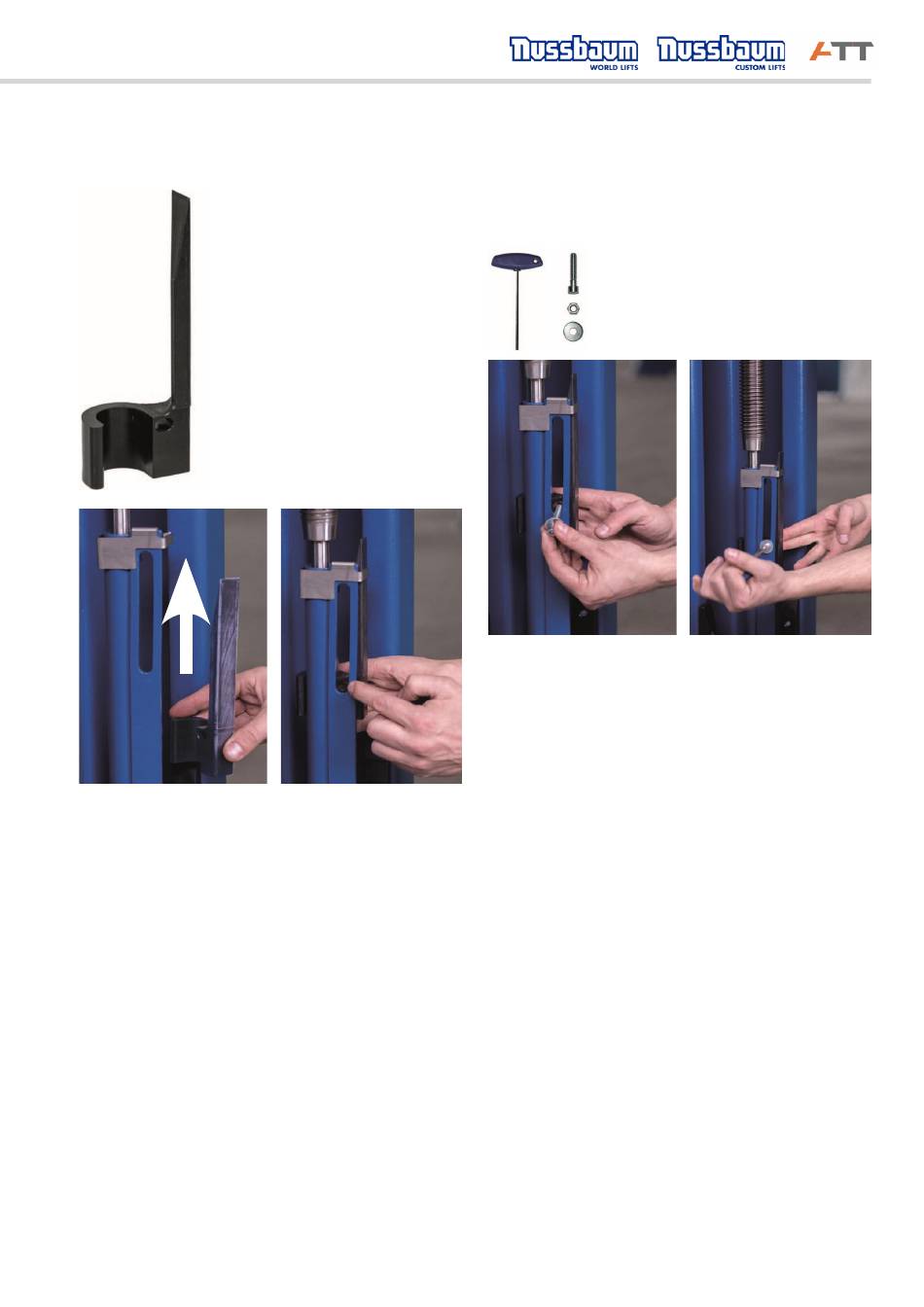

F) F ührungsleiste auf Spindellager setzen und von
unten in den Fixierwinkel schieben
Führungsleiste
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V3.4_DE-EN-FR-ES-IT
G) F ührungsleiste mit Schraube M8 befestigen
Darauf achten, dass die Führungsleiste und Lang-
loch bündig abschließt bzw. die Führungsleiste
leicht über den Rand reicht.
Innensechskantschlüssel 6 mm
Schraube M8, Mutter, Unterlegscheibe
H) S ichtprüfung
Nochmals eine Sichtprüfung durchführen um si-
cherzustellen, dass sich beim Anziehen der Schrau-
be nichts verschoben hat. Führungsleiste und Fixier-
winkel bleiben an der Hebebühne angebaut.
Fangleistenfixierung an beiden Säulen einbauen!
!
65
