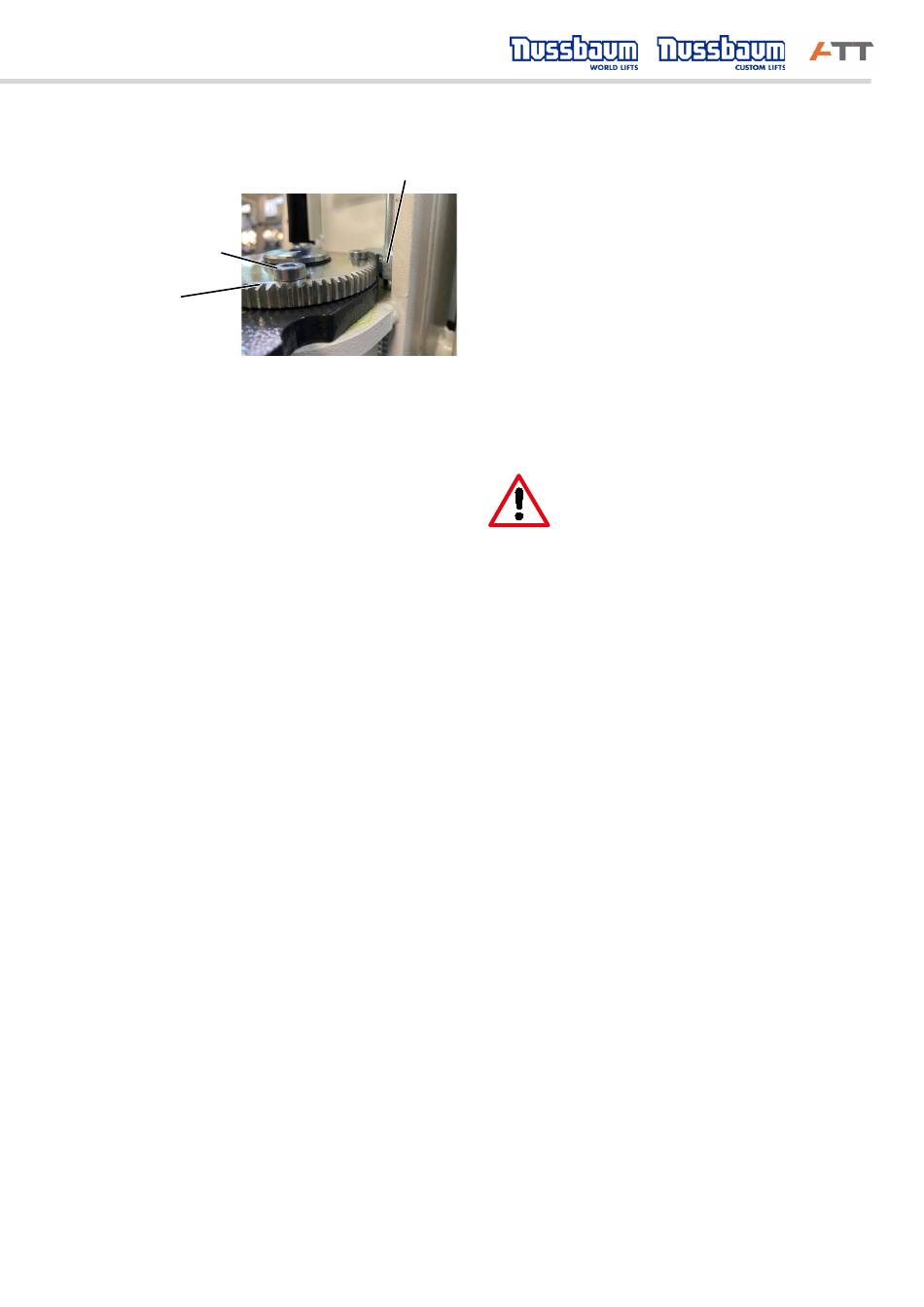

Viti con puleggia
denta-ta (4 x M8)
Rondella
dentata
Nota 1: Per ragioni tecniche, può succedere che un
dente del segmento dentato poggi sulla puleggia
den-tata durante il bloccaggio e che quindi il bloc-
co del braccio articolato non si blocchi. Un leggero
mo-vimento orizzontale del braccio portante deve
poi inserirsi nella serratura.
Nota 2: Il meccanismo di bloccaggio è regolato e
controllato durante l'assemblaggio finale in fabbri-
ca.
Se, tuttavia, il meccanismo di bloccaggio si innesta
solo con difficoltà durante il montaggio del brac-
cio portante, può essere regolato da un esperto sul
posto. Per fare questo, si possono allentare prima le
quattro viti della puleggia dentata. Il leggero gio-
co esistente tra la puleggia dentata e i bul-loni del
braccio portante è di solito sufficiente per aumen-
tare la distanza tra i denti e rendere il meccanismo
di bloccaggio più scorrevole. Poi rimontare le viti
della puleggia dentata e stringerle con una coppia
di 25 Nm.
8.4

Messa in funzione

i Prima della messa in funzione bisogna effettua-
re un controllo di sicurezza una tantum (modulo
"Controllo di sicurezza una tantum")
Se il montaggio del ponte sollevatore avviene ad
opera di un perito (montatore formato dalla fabbri-
ca) egli esegue questo controllo di sicurezza. Se il
montaggio avviene ad opera del gestore bisogna
incaricare un perito per il controllo di sicurezza.
Il perito conferma il perfetto funzionamento del
ponte sollevatore sul protocollo di montaggio e sul
modulo per il controllo di sicurezza una tantum, abi-
litando l'utilizzo del ponte sollevatore.
i Dopo la messa in servizio bisogna compilare il
protocollo di montaggio e inviarlo immediata-
mente al produttore.
8.5

Cambiare il luogo di utilizzo

Per effettuare un trasloco bisogna assolutamente
soddisfare le condizioni preliminari per le direttive di
montaggio. Il cambio di località deve essere effet-
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V3.4_DE-EN-FR-ES-IT
Segmento di dente
(barra di trazione)
tuato con la seguente sequenza:
• Azionare le slitte di sollevamento a mezza altezza.
• Bisogna scollegare la linea di alimentazione del
ponte sollevatore dalla rete elettrica.
• Allentare il cavo elettrico fra entrambi i montanti.
• Smontare i bracci portanti (rimuovere gli anelli di
fissaggio dei bracci portanti,
• estrarre il perno dei bracci portanti e rimuovere i
bracci).
• Allentare i fissaggi dei tasselli.
• Trasportare il montante di sollevamento con ap-
positi dispositivi ausiliari (ad es. gru, carrello ele-
vatore) con cautela fino al nuovo luogo di mon-
taggio.
• Montare il ponte sollevatore in base alla proce-
dura per il montaggio e la tassellatura prima della
prima messa in servizio
Bisogna utilizzare nuovi tasselli. I vec-
chi tasselli non sono più riutilizzabili.
