5.2 Elevación del vehículo
• Levantar el vehículo hasta que las ruedas que-
den en el aire. Accionar el elemento de mando
v "Subir" (véase la figura 4).
• Una vez que las ruedas estén en el aire, el pro-
ceso de elevación deberá interrumpirse y habrá
que comprobar una vez más el asiento correcto
del plato portante debajo del vehículo.
• A continuación, levantar el vehículo hasta la altu-
ra de trabajo deseada.
Es absolutamente necesario prestar
atención al correcto asiento del vehí-
culo sobre los platos portantes, de lo
contrario existe peligro de caída.
i La plataforma elevadora puede regularse varias
veces, según la distribución de carga, durante la
"Elevación".
i Deberá prestarse atención a que los bloqueos
de los brazos portantes estén encajados después
de la elevación del vehículo.
1
2

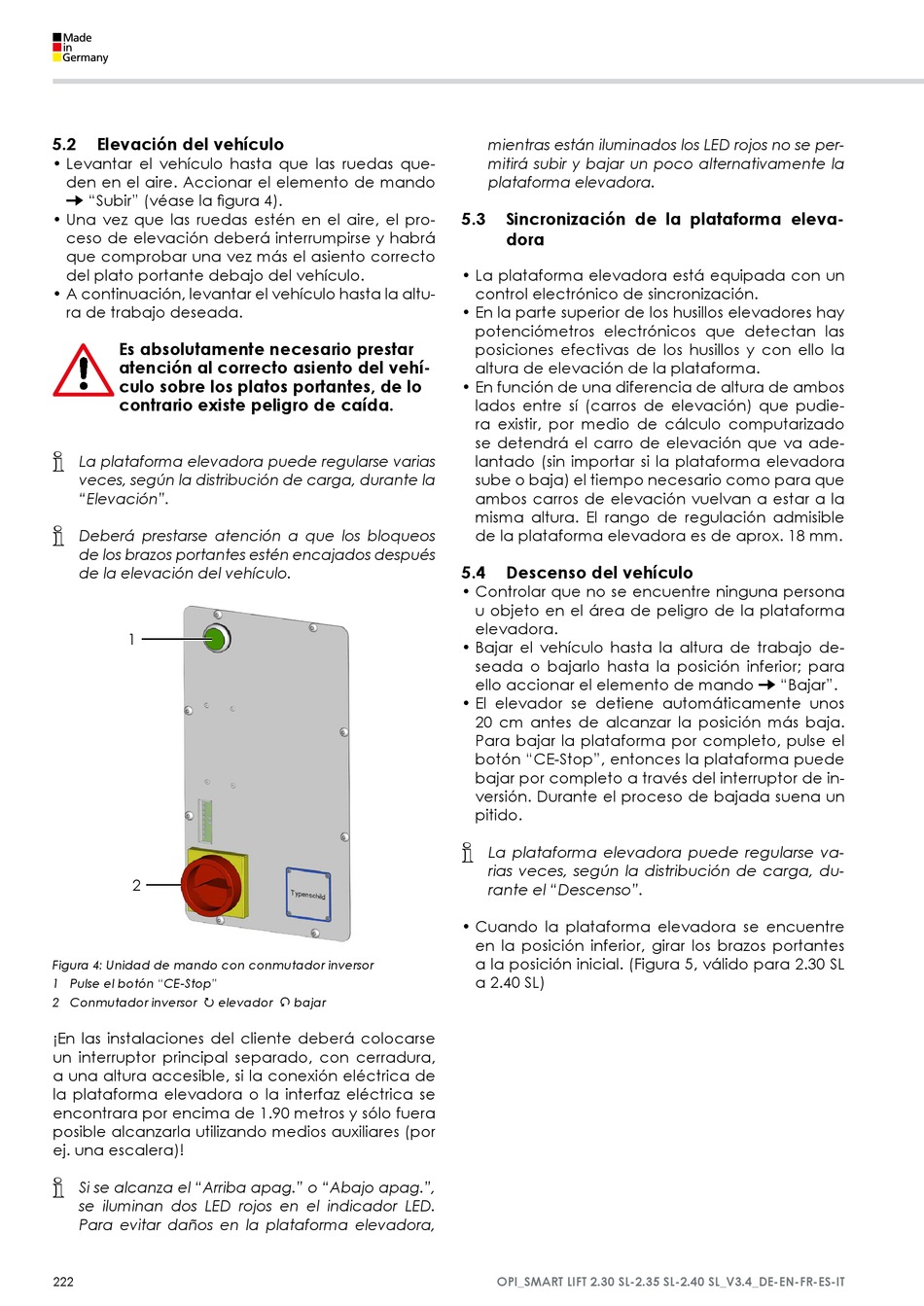

Figura 4: Unidad de mando con conmutador inversor
1 Pulse el botón "CE-Stop"
2 Conmutador inversor  elevador
¡En las instalaciones del cliente deberá colocarse
un interruptor principal separado, con cerradura,
a una altura accesible, si la conexión eléctrica de
la plataforma elevadora o la interfaz eléctrica se
encontrara por encima de 1.90 metros y sólo fuera
posible alcanzarla utilizando medios auxiliares (por
ej. una escalera)!
i Si se alcanza el "Arriba apag." o "Abajo apag.",
se iluminan dos LED rojos en el indicador LED.
Para evitar daños en la plataforma elevadora,
222
5.3
• La plataforma elevadora está equipada con un
• En la parte superior de los husillos elevadores hay
• En función de una diferencia de altura de ambos
5.4
• Controlar que no se encuentre ninguna persona
• Bajar el vehículo hasta la altura de trabajo de-
• El elevador se detiene automáticamente unos
i
• Cuando la plataforma elevadora se encuentre
bajar
mientras están iluminados los LED rojos no se per-
mitirá subir y bajar un poco alternativamente la
plataforma elevadora.
Sincronización de la plataforma eleva-
dora
control electrónico de sincronización.
potenciómetros electrónicos que detectan las
posiciones efectivas de los husillos y con ello la
altura de elevación de la plataforma.
lados entre sí (carros de elevación) que pudie-
ra existir, por medio de cálculo computarizado
se detendrá el carro de elevación que va ade-
lantado (sin importar si la plataforma elevadora
sube o baja) el tiempo necesario como para que
ambos carros de elevación vuelvan a estar a la
misma altura. El rango de regulación admisible
de la plataforma elevadora es de aprox. 18 mm.
Descenso del vehículo
u objeto en el área de peligro de la plataforma
elevadora.
seada o bajarlo hasta la posición inferior; para
ello accionar el elemento de mando v "Bajar".
20 cm antes de alcanzar la posición más baja.
Para bajar la plataforma por completo, pulse el
botón "CE-Stop", entonces la plataforma puede
bajar por completo a través del interruptor de in-
versión. Durante el proceso de bajada suena un
pitido.
La plataforma elevadora puede regularse va-
rias veces, según la distribución de carga, du-
rante el "Descenso".
en la posición inferior, girar los brazos portantes
a la posición inicial. (Figura 5, válido para 2.30 SL
a 2.40 SL)
