Nussbaum SMART LIFT 2.30 SL Betriebsanleitung Seite 341

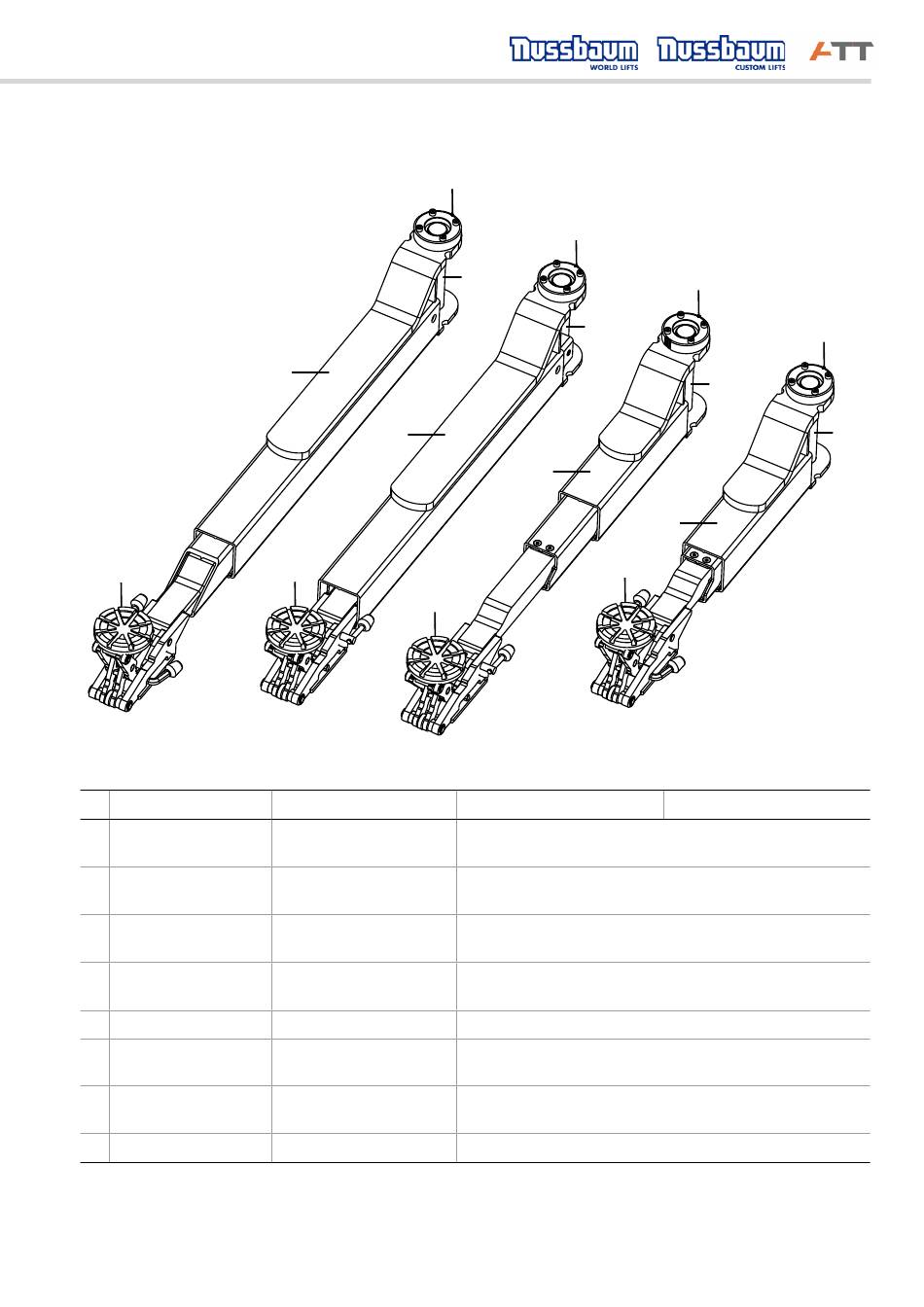

Tragarme kompl.
7
# BEZ. (DE)
1 TRAGARM LANG
BED. KPL.
2 TRAGARM LANG
GEG. KPL.
TRAGARM MM KURZ
3
BED.
TRAGARM MM KURZ
4
GEG.
5 ZAHNSCHEIBE
6 TRAGARMBOLZEN
MIT WELLENRING
7 MINIMAX RECHTS
KPL.
8 MINIMAX LINKS KPL.
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V3.4_DE-EN-FR-ES-IT
5
1
2
8
8
NAME (EN)
ARM LONG OPERATOR
SIDE CPL.
ARM LONG OPPOSITE
SIDE CPL.
ARM MM SHORT OPE-
RATOR SIDE
ARM MM SHORT OP-
POSITE SIDE
TOOTH LOCK WASHER
CARRIER BOLT WITH
WAVE RING
MINIMAX RIGHT CPL.
MINIMAX LEFT CPL.
5
6
6
3
7
2.30 SL
240SPL18402
240SPL18401
240SPL08432
350SPL08431
XXXXXX
XXXXXX
SIEHE SEITE/SEE PAGE 330 POSITION 4
SIEHE SEITE/SEE PAGE 330 POSITION 5
240SPL18400_1 21.09.2021
5
5
6
6
4
2.35/2.40 SL
