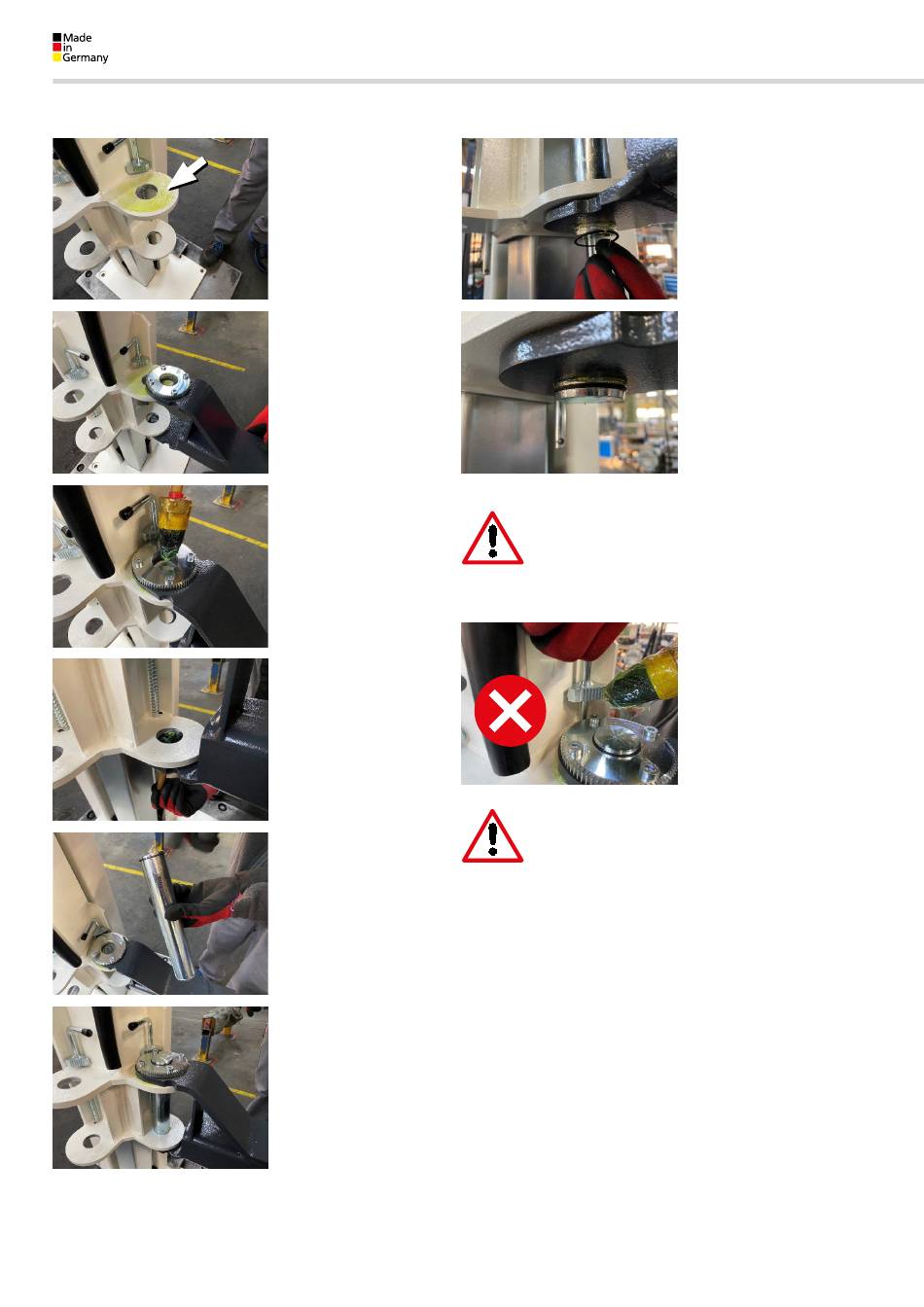

Lubricar los apo-
yos con una grasa
multiuso exenta
de ácido
Posicionar el brazo
portante
Engrasar el aguje-
ro superior
Engrasar el aguje-
ro inferior
Perno con anillo
de seguridad
superior
8.3.2 Comprobación de la función de seguri-
Después del montaje de los brazos portantes debe
comprobarse la función de encaje.
Los dientes del segmento dentado y de la arande-
la dentada deben encajar con facilidad; el seg-
mento dentado debe encajar completamente en
Colocar el perno
la arandela dentada (ver imagen).
Los pernos del brazo portante deben
asegurarse por ambos extremos, por-
que de lo contrario no queda esta-
blecida una unión fiable entre carro
de elevación y brazo portante.
¡ATENCIÓN! La arandela dentada y el
segmento dentado NO deben engra-
sarse!
Podría depositarse suciedad en la
grasa e influenciar la función de blo-
queo.
dad
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V3.4_DE-EN-FR-ES-IT
Colocar el ani-
llo de seguridad
inferior
Seguridad inferior
del perno del bra-
zo portante
