placer ensuite les colonnes sur l'emplacement de
montage. Passer les câbles par l'orifice dans la
plaque de base et les tirer à travers la colonne
jusqu'à la tête de colonne. Redresser les colonnes
avec précaution afin de ne pas plier ou coincer
les câbles.

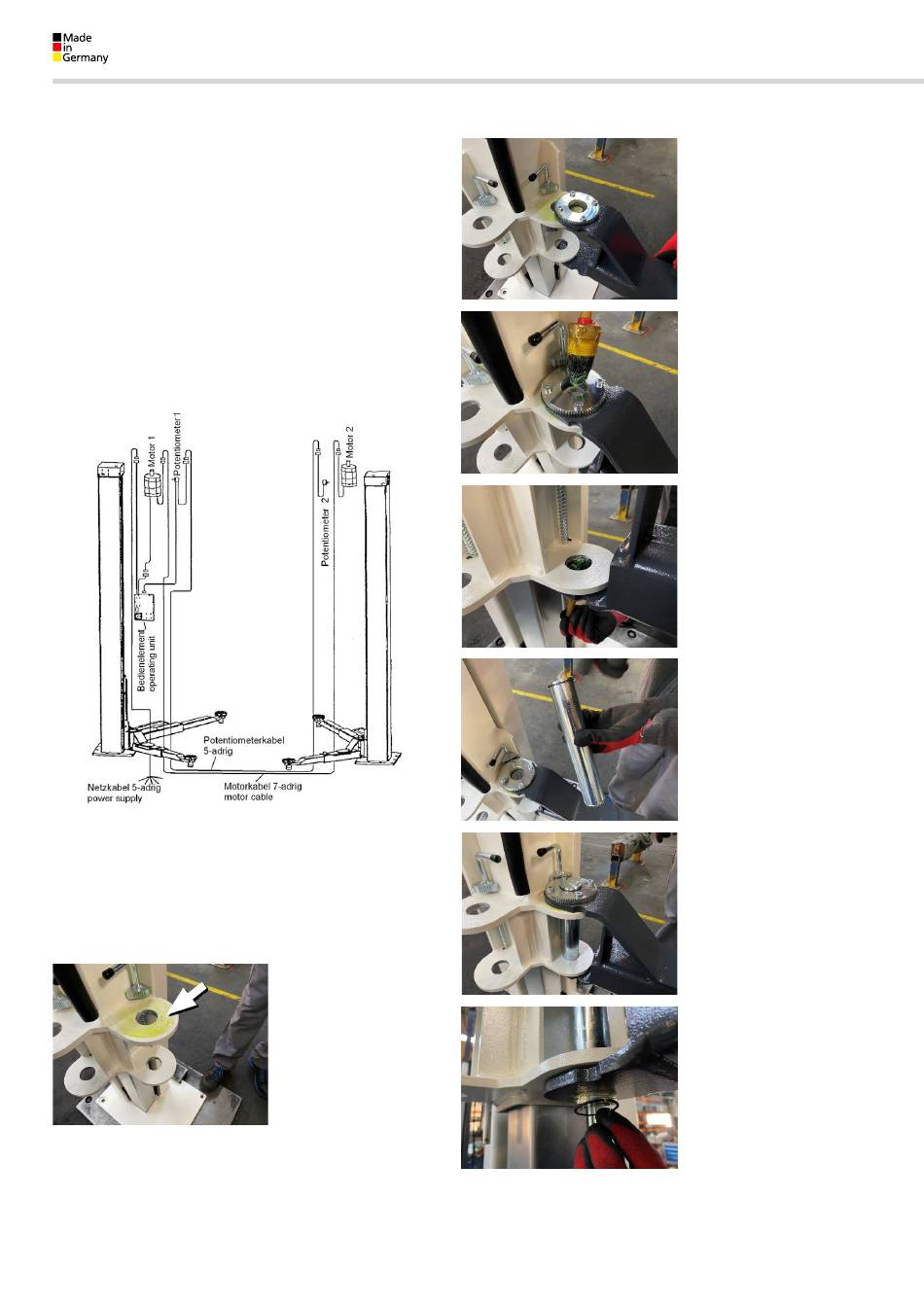

• Brancher les câbles conformément au dessin (Fig.
24).
• Lors du branchement des connecteurs enfi-
chables sur la plaque de tête, il convient de veil-
ler à ce que les câbles ne touchent pas les élé-
ments en rotation.
• Veiller notamment au bon contact des connec-
teurs enfichables.
Figure 24 : Pose des câbles sans utilisation du tube montant et
transversal
8.3

Montage du bras porteur

8.3.1 Montage et graissage des bras porteurs
La procédure pour le montage des bras de support
est la suivante :
178
Graisser le support
du bras porteur
avec une graisse
polyvalente sans
acide
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V3.4_DE-EN-FR-ES-IT
Positionner le bras
porteur
Graisser le trou
supérieur
Graisser le trou
inférieur
Boulon avec cir-
clip supérieur
Accrocher les
boulons
Mettre le circlip en
bas
