Montaggio braccio portante

8.3.1 Montaggio e ingrassaggio dei bracci
portanti

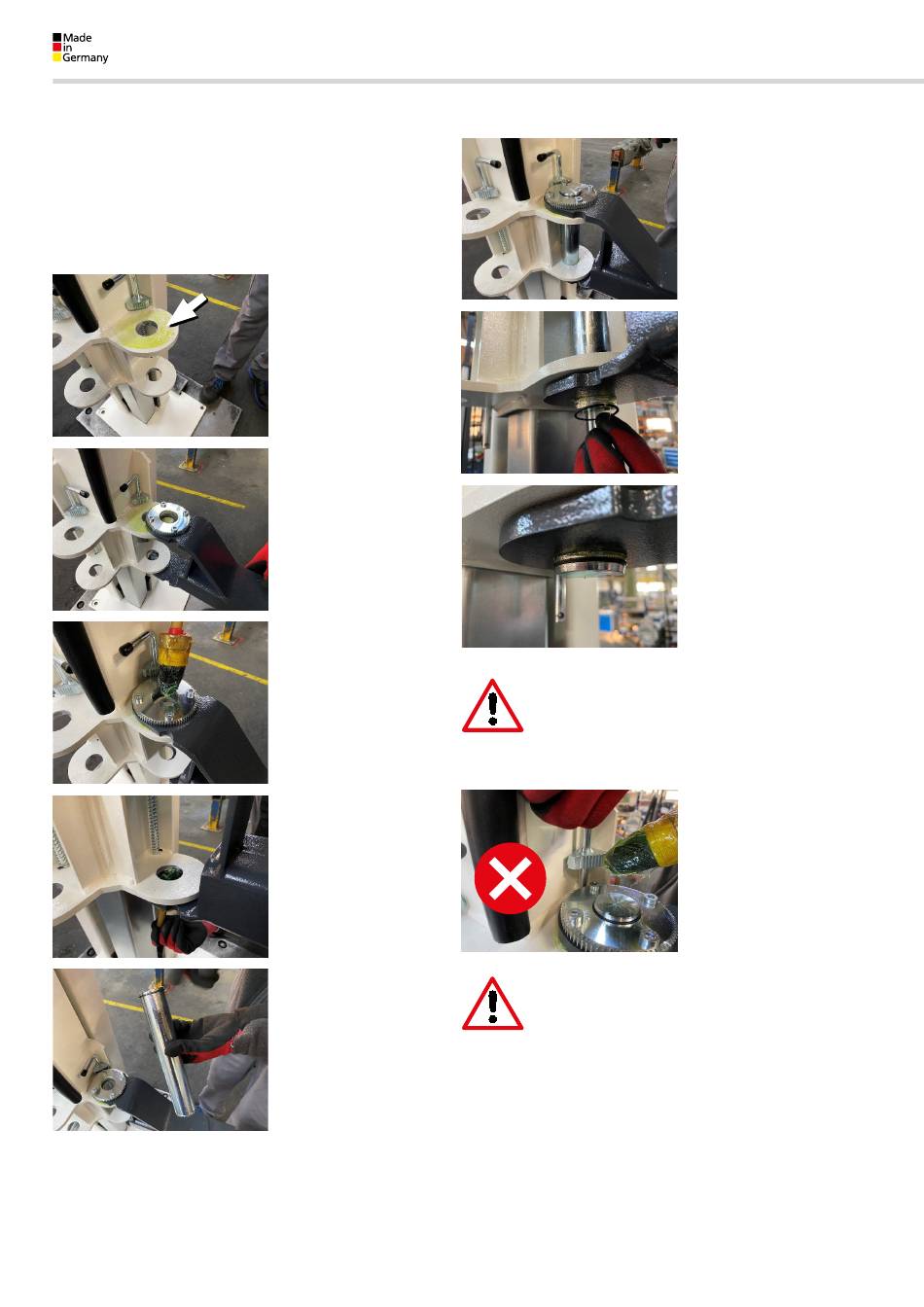

La procedura di montaggio dei bracci portanti è
la seguente:
302
Ingrassare il brac-
cio portante con
un grasso multiuso
privo di acidi
Posizione il brac-
cio portante
Ingrassare il foro
superiore
Ingrassare il foro
inferiore
Bullone con anello
di sicurezza supe-
riore
8.3.2 Controllo della funzione di sicurezza
Dopo aver montato i bracci portanti, controllare la
funzione di aggancio.
I denti del segmento dentato e della puleggia den-
tata devono ingranare dolcemente, il segmento
dentato deve ingranare completamente nella pu-
leggia dentata (vedi immagine).
I perni portanti devono essere assicu-
rati da ambo i lati, poiché altrimenti
non ci sarebbe nessun collegamento
fra le slitte di sollevamento e il brac-
cio portante.
ATTENZIONE! NON ingrassare i denti
della puleggia dentata e del segmen-
to dentato!
La sporcizia potrebbe rimanere bloc-
cata nel grasso e influenzare il funzio-
namento del meccanismo di chiusura.
