ELEKTRISCHE SICHERHEIT
5.3 Durchführen der Prüfungen
5.3.1

Schutzleiterwiderstand

Allgemeines
Verbinden Sie die Messspitze Ihres Prüfgeräts mit den leitenden Teilen (wie in der nachfolgenden
Tabelle gezeigt), und messen Sie den Widerstand. Einige Prüfpunkte gelten eventuell nicht für
Ihre Variante von Buzz Navigation (Ceiling-Mounted).
Wenn eine Prüfung nicht bestanden wird, muss das Gerät vom Brainlab-Kundendienst repariert
werden. Wiederholen Sie nach der Reparatur die komplette Prüfung der elektrischen Sicherheit.
HINWEIS: Wenn der Netzanschlussstecker des 42-Zoll-Displays, des zusätzlichen 42-Zoll-
Displays oder der Versorgungseinheit nicht von außen zugänglich ist, wenden Sie sich an den
Brainlab-Kundendienst.

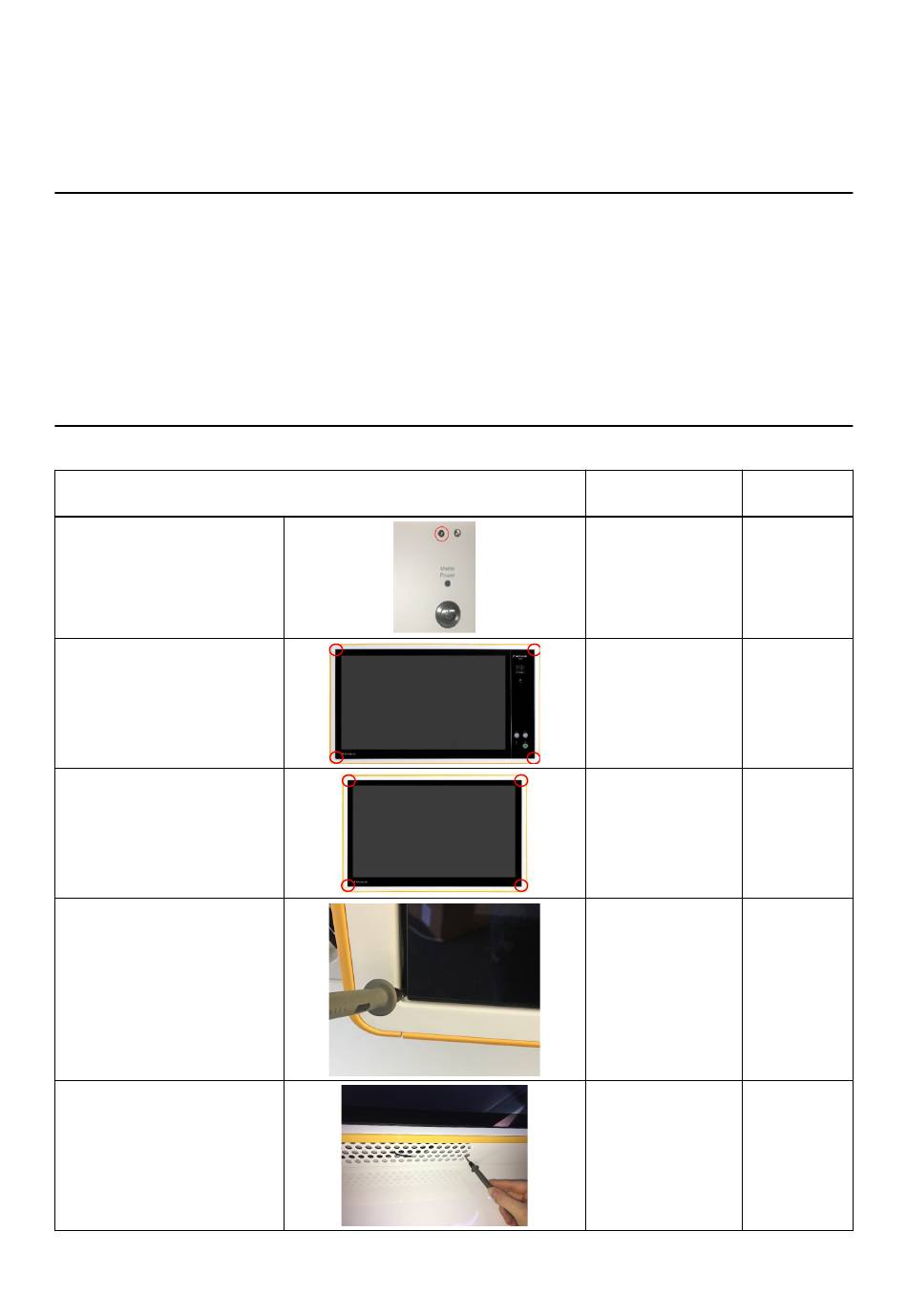

Schutzleiterwiderstands-Test
Getestete Stelle
MCU – Gehäuseschraube nahe
an der Netzstrom-LED
Wandintegrierter 42-Zoll-Display-
Einbaurahmen (Übersicht über
mögliche Messpunkte)
Zusätzlicher 42-Zoll-Display-Ein-
baurahmen (Übersicht über
mögliche Messpunkte)
Wandintegrierter Einbaurahmen
(Messdetail)
(Wandmontierter Einbaurahmen)
42-Zoll-Display und zusätzliches
42-Zoll-Display am unlackierten
Loch des Einbaurahmens
System- und Technisches Benutzerhandbuch Aufl. 1.4 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
Messwert Test bestan-
den?
