ÜBERBLICK ÜBER DAS SYSTEM
2.11.1

MR-Aufbau

Aufbau
Detaillierte Informationen zum MR-Aufbau finden Sie im Technischen Planungshandbuch.

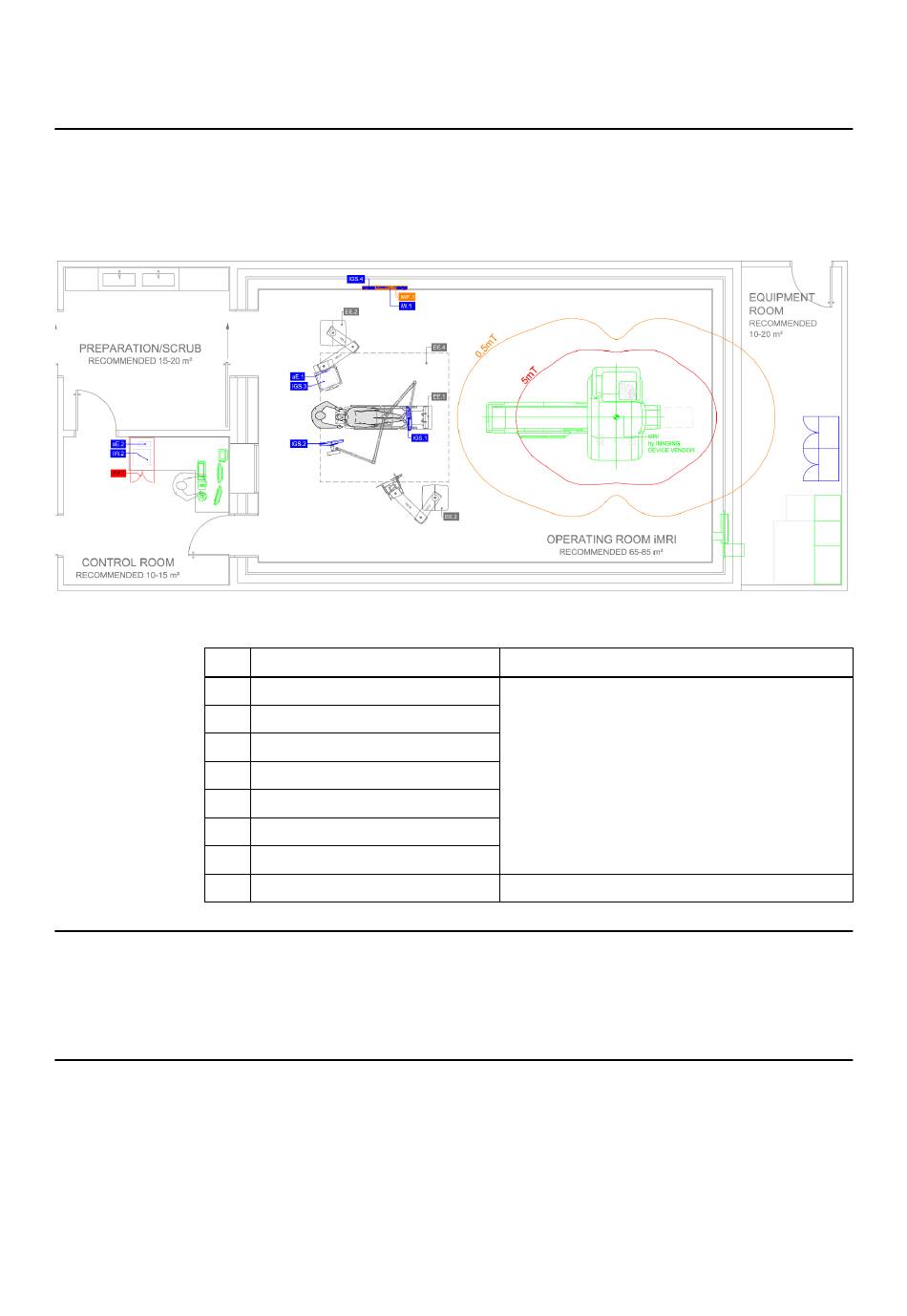

Nachstehende Abbildung zeigt eine typische Anordnung der deckenmontierten Komponenten in
einem MR-Umfeld:
A
Nein Komponente
Erforderliche Abstände
Halten Sie die Kamera, die CM-Displays und die Anschlusseinheit stets außerhalb des 50-
Gauß/5-mT-Felds.
Halten Sie die 42-Zoll-Displays stets außerhalb des 5-Gauß/0,5-mT-Felds (oder höher).
Stationäres MR-System
Wird Buzz Navigation (Ceiling-Mounted) in Kombination mit einem stationären MR-System
benutzt, wurde die optimale Position hinsichtlich MR-Scanner und OP-Tisch folgendermaßen
geplant und implementiert: Wenn die Arme komplett ausgeklappt und horizontal zum Magneten
hin ausgerichtet sind, durchdringt kein Gerät an den Armenden die 50-Gauß-Feldlinie oder die 5-
Gauß-Feldlinie für das 42-Zoll-Display.
System- und Technisches Benutzerhandbuch Aufl. 1.4 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
B
MR-Scanner
Feldlinie 50 Gauß/5 mT
Feldlinie 5 Gauß/0,5 mT
CM-Kamera
Anschlusseinheit
CM-Display
42-Zoll-Display
MCU
Abbildung 31
Räume
B: Operationssaal
A: Kontrollraum
67
