Geprüfte Kabel

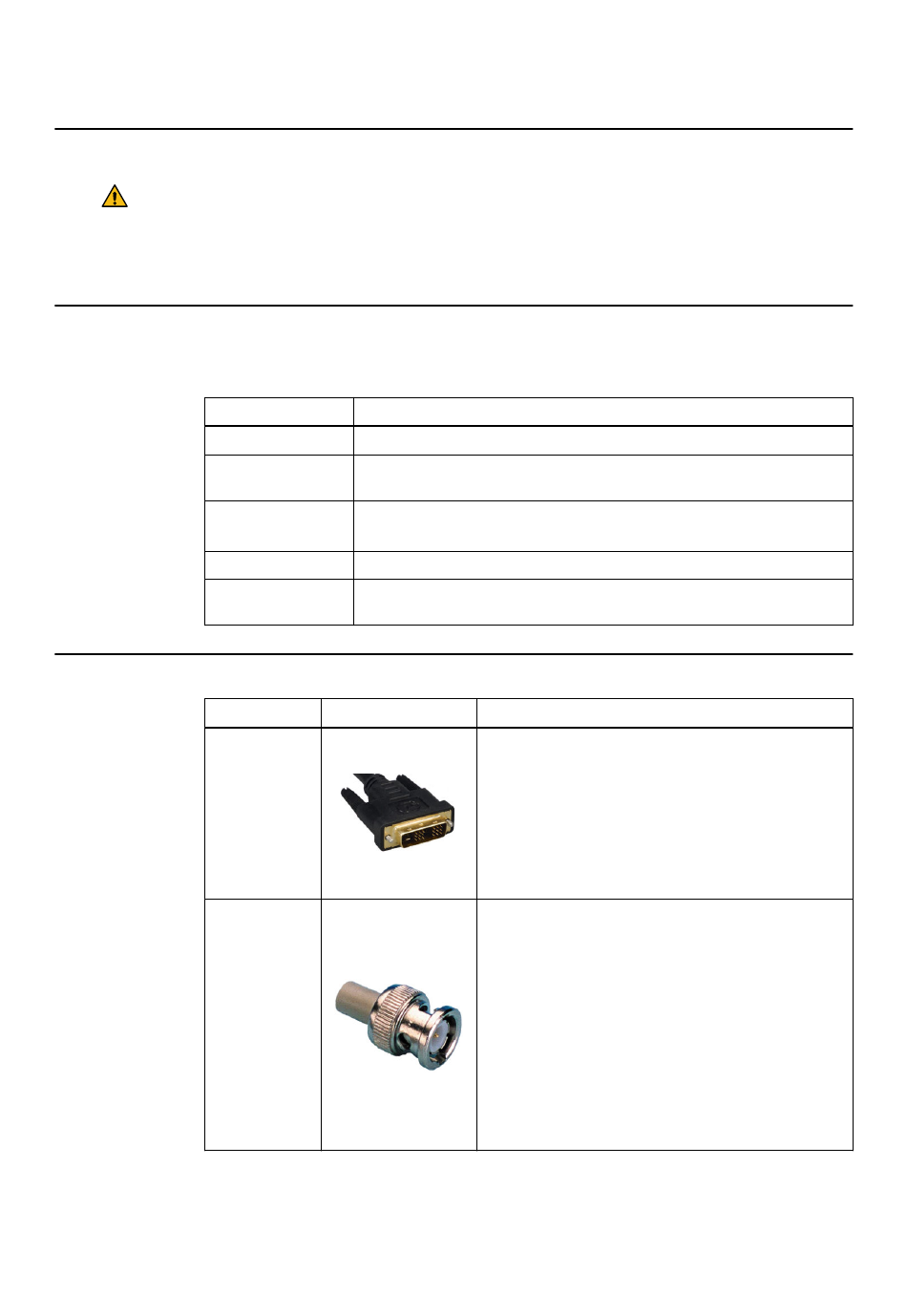

4.3.4 Geprüfte Kabel
Verwendung spezieller Kabel
Warnung
Die Verwendung von anderen als den vom Gerätehersteller angegebenen oder zur
Verfügung gestellten Zubehörteilen, Schallköpfen oder Kabeln kann unter Umständen zu
erhöhten elektromagnetischen Emissionen oder einer verminderten elektromagnetischen
Störfestigkeit des Geräts und somit zu einem unsachgemäßen Betrieb führen.
Kabel- und Zubehörspezifikationen
Kabel von Buzz Navigation (Ceiling-Mounted), die auf Emissions- und Störfestigkeitskonformität
getestet wurden:
Leitungen
Stromversorgung
Potentialausgleichs-
leitung
LAN
SDI
Display-Port-An-
schluss
Kompatible Kabel und Anschlüsse
Anschluss
DVI-Eingang/-
SDI-Eingang
78
Spezifikation
Netzkabel EU C13
Brainlab 16330-2A
TTL LAN: Ultraflex Cat6A, S/FTP-Patchkabel
TTL LAN CAT6A SF/FTP
Sommer Cable SDI 3G 75 Ohm
TTL DisplayPort-Kabel Premium Ultra Flex
Beispiel
Ausgang
System- und Technisches Benutzerhandbuch Aufl. 1.4 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
Handhabung
Direkter Eingang und Ausgang via DVI. Kupferkabel
und DVI EO-Konverter können für den Signaleingang
und -ausgang verwendet werden.
Ziehen Sie die Schrauben fest, um den Stecker zu fi-
xieren.
HINWEIS: Verwenden Sie qualitativ hochwertige DVI-
Kupferkabel (max. 5 m), um DVI-Quellen oder ein DVI-
Display anzuschließen.
Verbinden Sie digitale Videoeingänge einer SDI-, HD-
SDI- oder 3G-SDI-Quelle (max. 10 m) oder analoge Vi-
deoeingänge einer Composite (CVBS)-Quelle (max. 5
m) mit einem BNC-Stecker, um das System an Video-
quellen anzuschließen.
Stecken Sie den Stecker in die Buchse, sodass die
zwei kleinen Knöpfe an der Buchse in die spiralförmi-
gen Schlitze des Steckers einrasten. Drehen Sie die
Bajonettfassung im Uhrzeigersinn, um den Stecker zu
fixieren.
Zur Entfernung des Kabels drehen Sie die Bajonettfas-
sung am Stecker entgegen des Uhrzeigersinns, und
ziehen Sie den Stecker anschließend heraus.
