ÜBERBLICK ÜBER DAS SYSTEM
2.7.3 Belüftung
Belüftung sicherstellen
Bedecken oder blockieren Sie nicht die Lüftungsöffnungen. Andernfalls könnte das System
überhitzen und stark beschädigt werden.

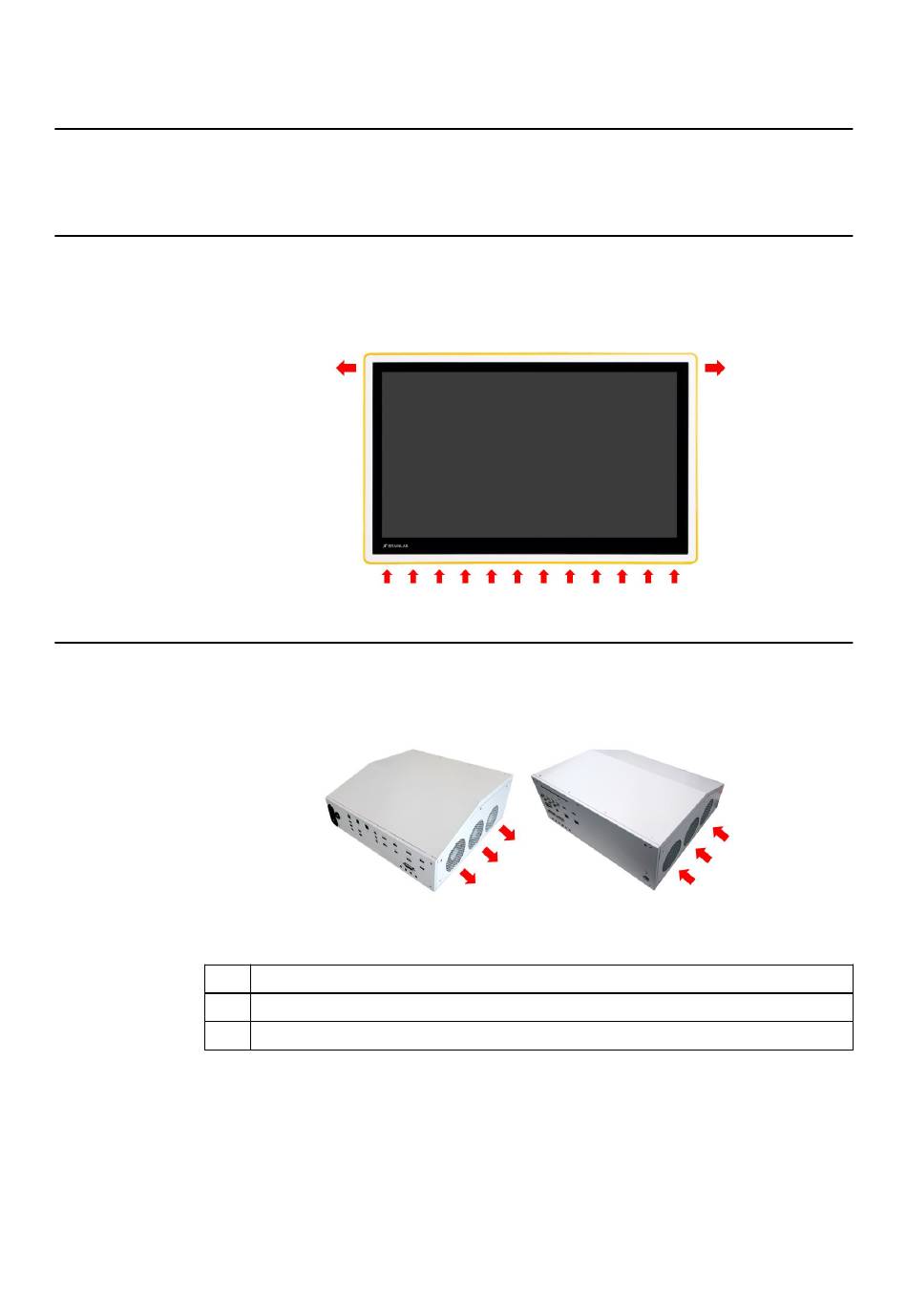

Lüftungsöffnungen am wandmontierten 42-Zoll-Display
Die Lüftungsöffnungen befinden sich wie nachstehend dargestellt an der Unterseite und an den
Seiten des Systems.
Wandintegrierte Lüftungsöffnungen
Die Lüftungsöffnungen befinden sich an den nachstehend dargestellten Stellen.
Nr.
①
②
HINWEIS: Es gibt beim wandintegrierten 42-Zoll-Display keine exponierten Lüftungsöffnungen.
HINWEIS: Die MCU muss auf der Bodenplatte installiert werden.
System- und Technisches Benutzerhandbuch Aufl. 1.4 Buzz Navigation (Ceiling-Mounted) Ref.-Nr. 15706
①
Komponente
MCU-Anschlussfeld
MCU-Benutzerkonsole
Abbildung 19
②
Abbildung 20
53
