Anschluss Zwischenschlauchpaket

Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
• Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
• Stecker der Schweißstromleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch rechtsdrehen verriegeln:
−
MIG/MAG-Fülldraht: Anschlussbuchse Schweißstrom „-"
−
MIG/MAG-Standard: Anschlussbuchse Schweißstrom „+"
• Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
099-005221-EW500
06.11.2012
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
• MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
• MIG/MAG-Fülldrahtschweißen:
Aufbau und Funktion
Zwischenschlauchpaket an Stromquelle anschließen
HINWEIS
2
3
4
5

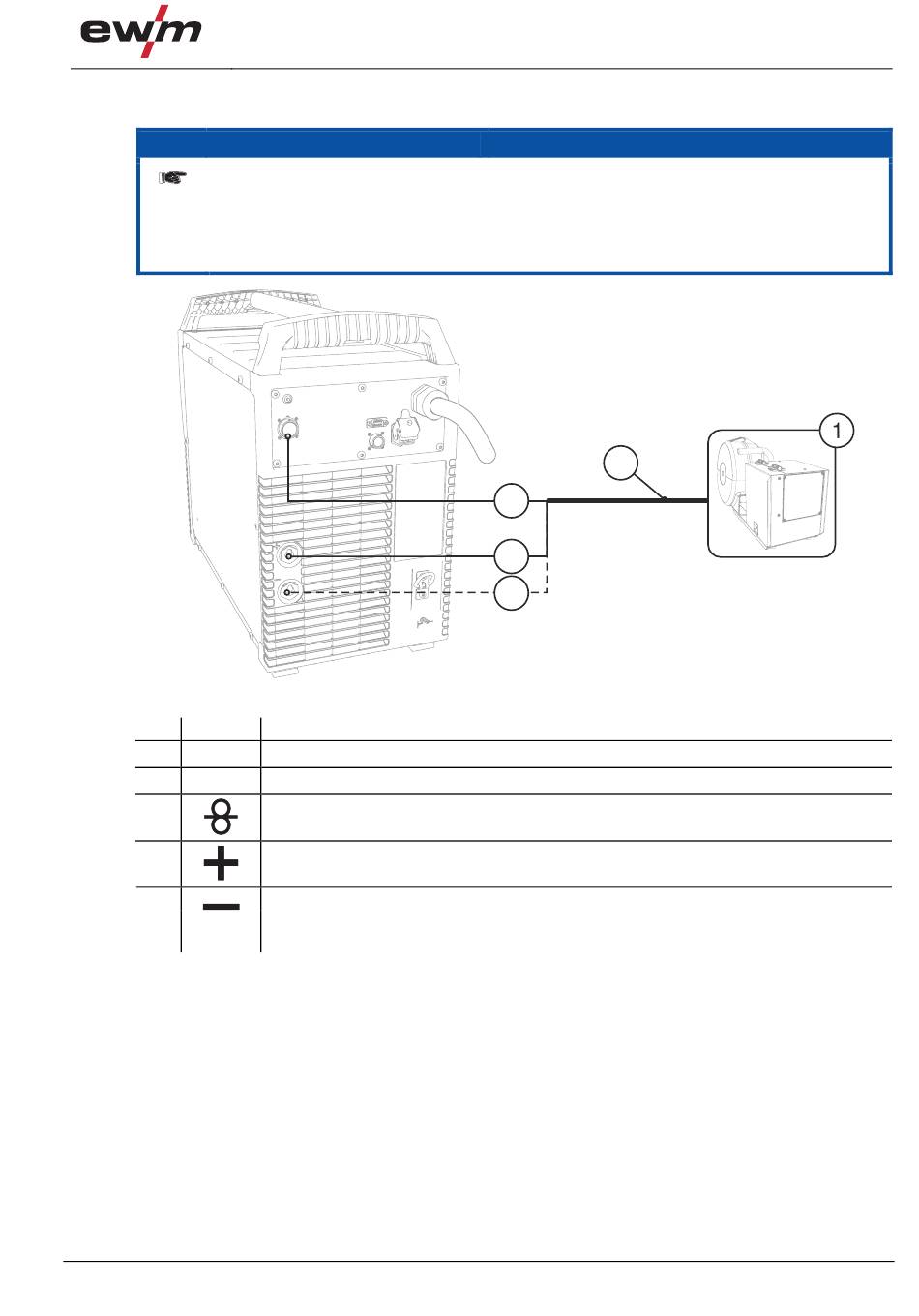

Abbildung 5-6
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
29
