EWM Taurus 355 Basic TDM Betriebsanleitung Seite 19

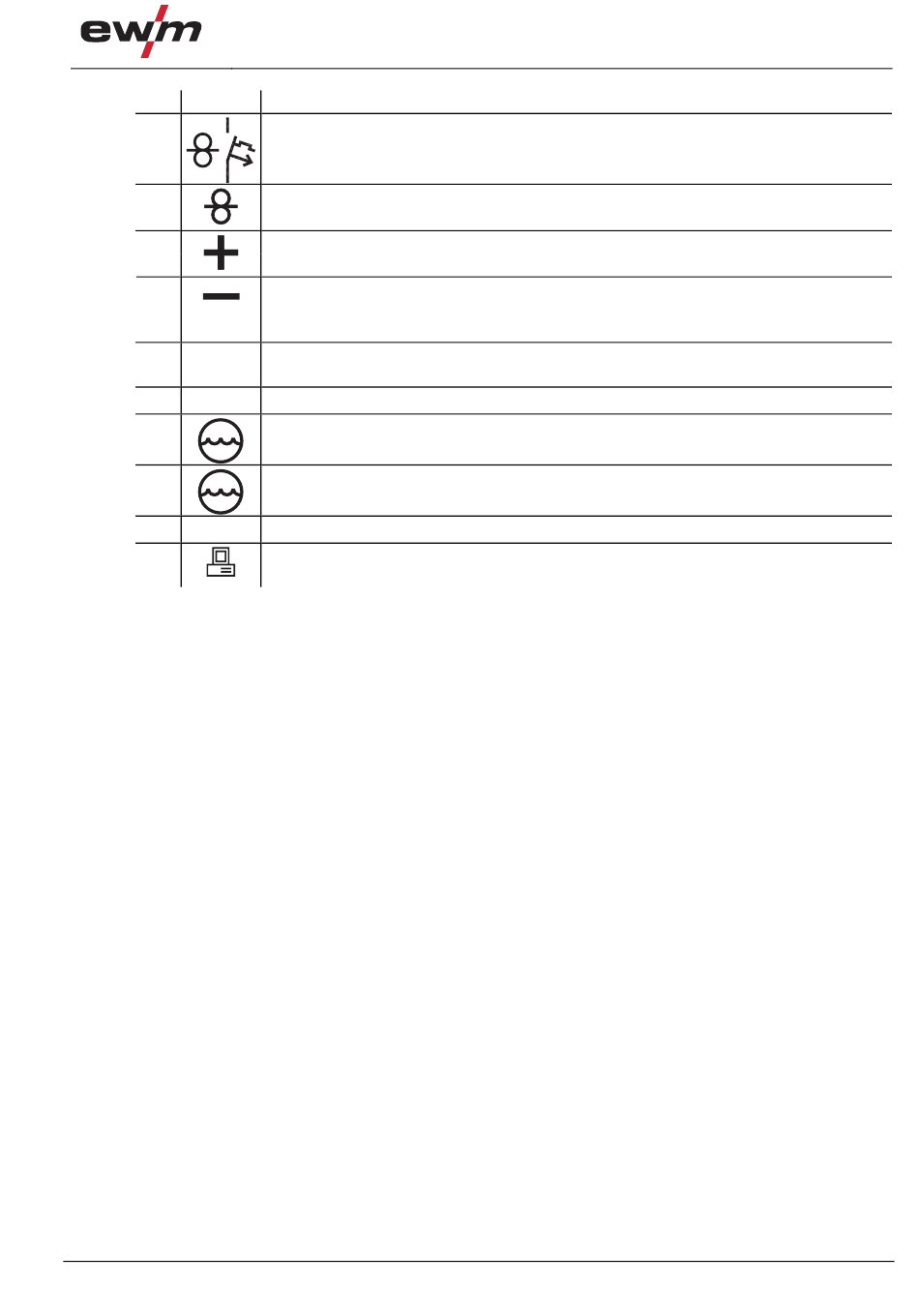

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
COM
099-005221-EW500
06.11.2012
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
• MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
• MIG/MAG-Fülldrahtschweißen:
Haltebügel
Zugentlastung Zwischenschlauchpaket
Austrittsöffnung Kühlluft
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Netzanschlusskabel
D-Sub Anschlussbuchse 9-polig
In dieser Geräteserie auschließlich für Servicezwecke (Fachpersonal)
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
Rückansicht
