Aufbau und Funktion
Schweißbrennerkühlung
5.6 Schweißbrennerkühlung
5.6.1 Anschluss Kühlmodul
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
3
• 8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
• 4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes
einstecken und verriegeln.
26
Beschreibung 0
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Kühlmodul
HINWEIS

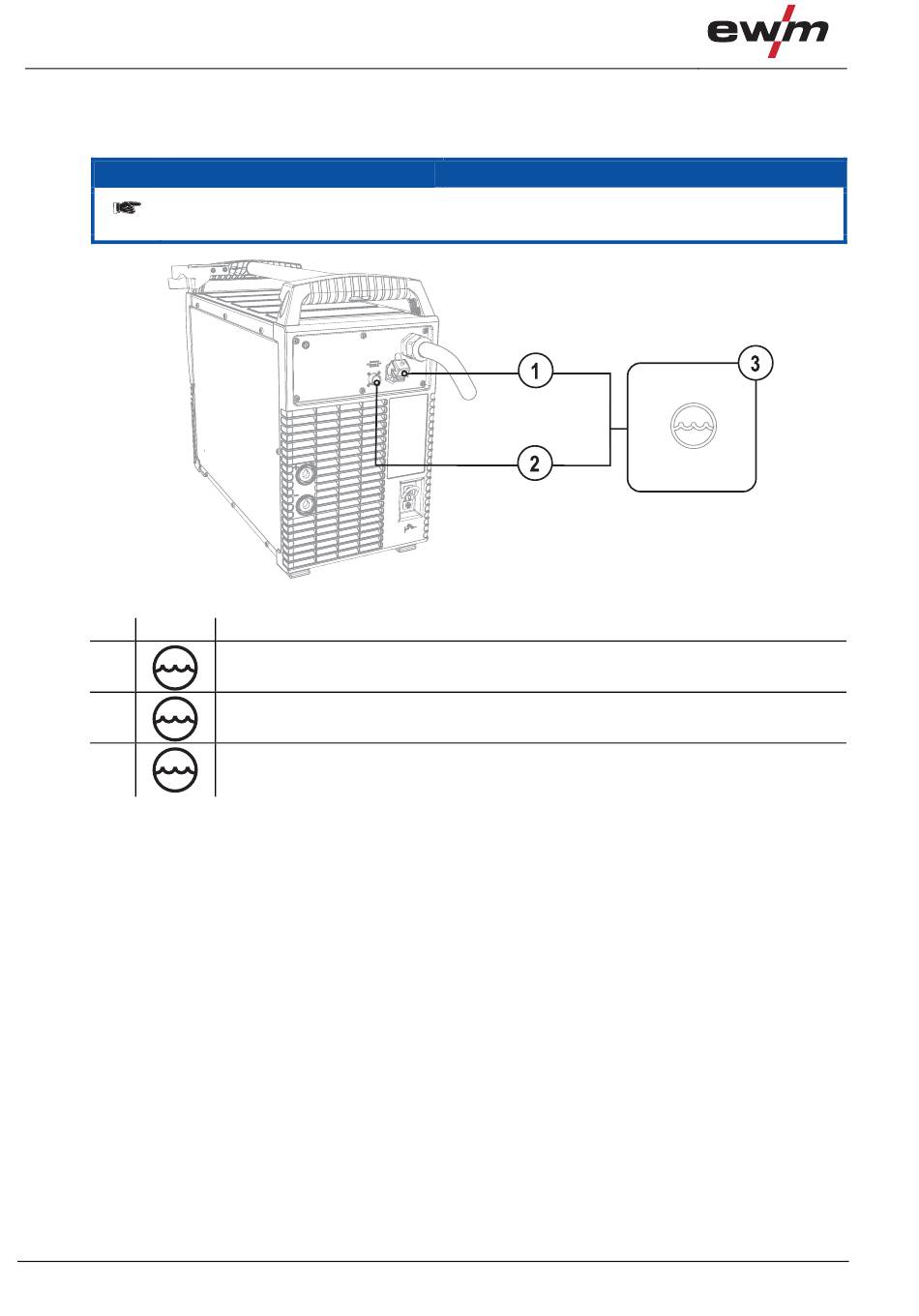

Abbildung 5-3
