5.5 Hinweise zum Verlegen von Schweißstromleitungen
Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des
Lichtbogens hervorrufen!
Werkstückleitung und Schlauchpaket möglichst dicht aneinander und parallel verlegen.
A
Werkstückleitung und Schlauchpakete der einzelnen Schweißgeräte örtlich getrennt
B
voneinander verlegen! Abstand mindestens15 cm.
Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig
C
abrollen. Schlaufen vermeiden!
Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden!
D
Werkstückklemme nah an der Schweißstelle anbringen.
Kabellängen grundsätzlich nicht länger als nötig.
E
1
2
Pos. Symbol
1
2
3
099-005221-EW500
06.11.2012
A
B
Beschreibung 0
Schweißgerät
Drahtvorschubgerät
Werkstück
Hinweise zum Verlegen von Schweißstromleitungen
HINWEIS
1
C
2
3

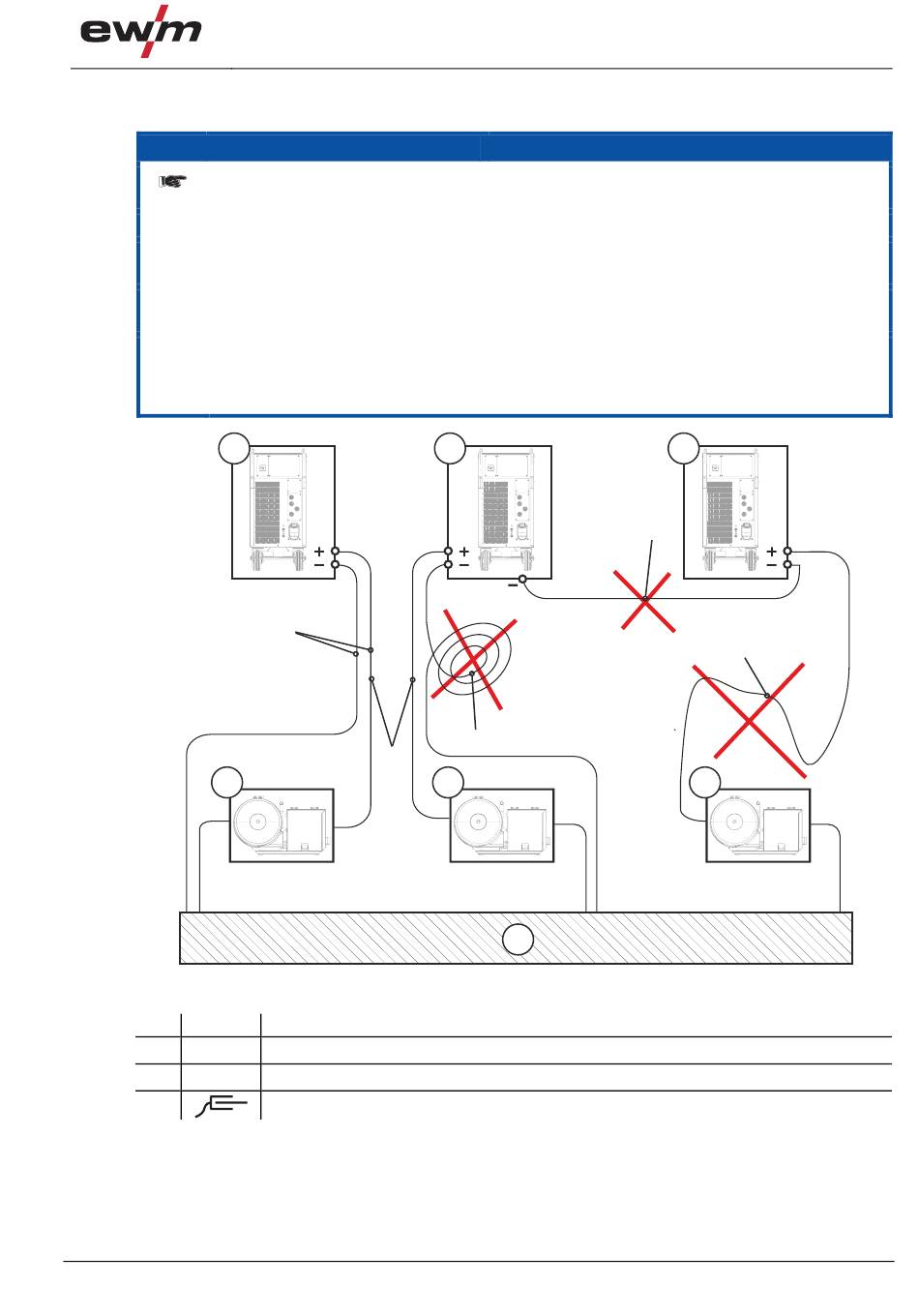

Abbildung 5-2
