Schutzgasversorgung

5.9 Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgas-
flaschen kann zu schweren Verletzungen führen!
• Sicherungselemente müssen eng am Flaschenumfang anliegen!
• Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
• Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
• Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
• Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
• Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Schutzgasflasche das
Gasflaschenventil kurz öffnen, um evtl. Verschmutzungen auszublasen.
Pos. Symbol
1
2
3
4
• Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
• Schutzgasflasche mit Sicherungskette sichern.
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Gasschlauch (Zwischenschlauchpaket) am Druckminderer gasdicht festschrauben.
30
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
WARNUNG
VORSICHT
HINWEIS

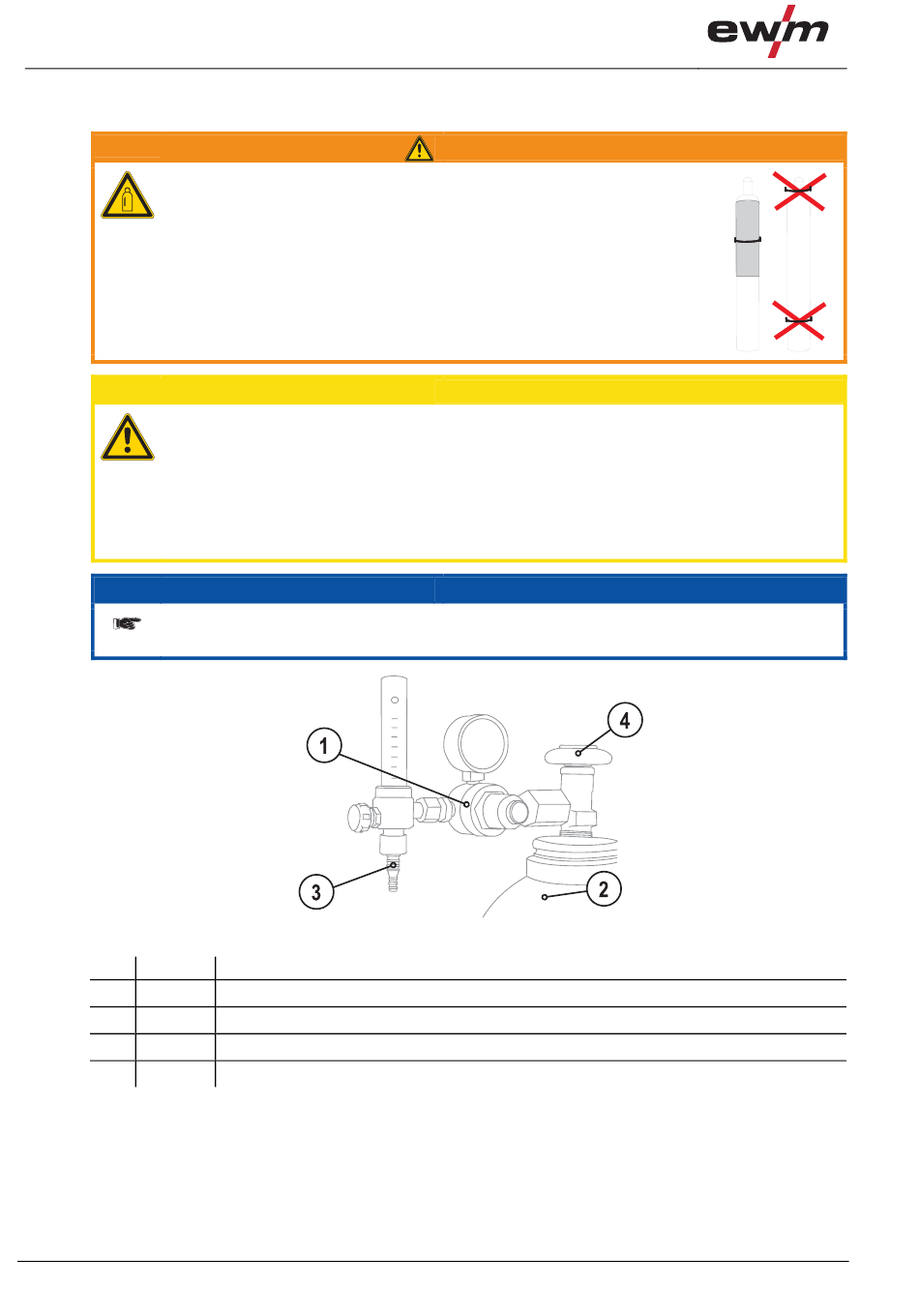

Abbildung 5-7
