Zwischenschlauchpaket an Stromquelle anschließen
5.8 Zwischenschlauchpaket an Stromquelle anschließen
5.8.1

Zugentlastung Zwischenschlauchpaket

Nicht oder unsachgemäß angebrachte Zugentlastung!
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussbuchsen
und Anschlussstecker an Gerät oder Zwischenschlauchpaket beschädigt werden. Die
Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
• Entlastungsfunktion durch Ziehen in alle Richtungen prüfen. Kabel und Schläuche müssen
bei gespanntem Entlastungsseil ausreichend Spiel aufweisen!
Pos. Symbol
1
2
3
• Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
28
Beschreibung 0
Haltebügel
Zugentlastung Zwischenschlauchpaket
Karabinerhaken
Zugentlastung Zwischenschlauchpaket
VORSICHT

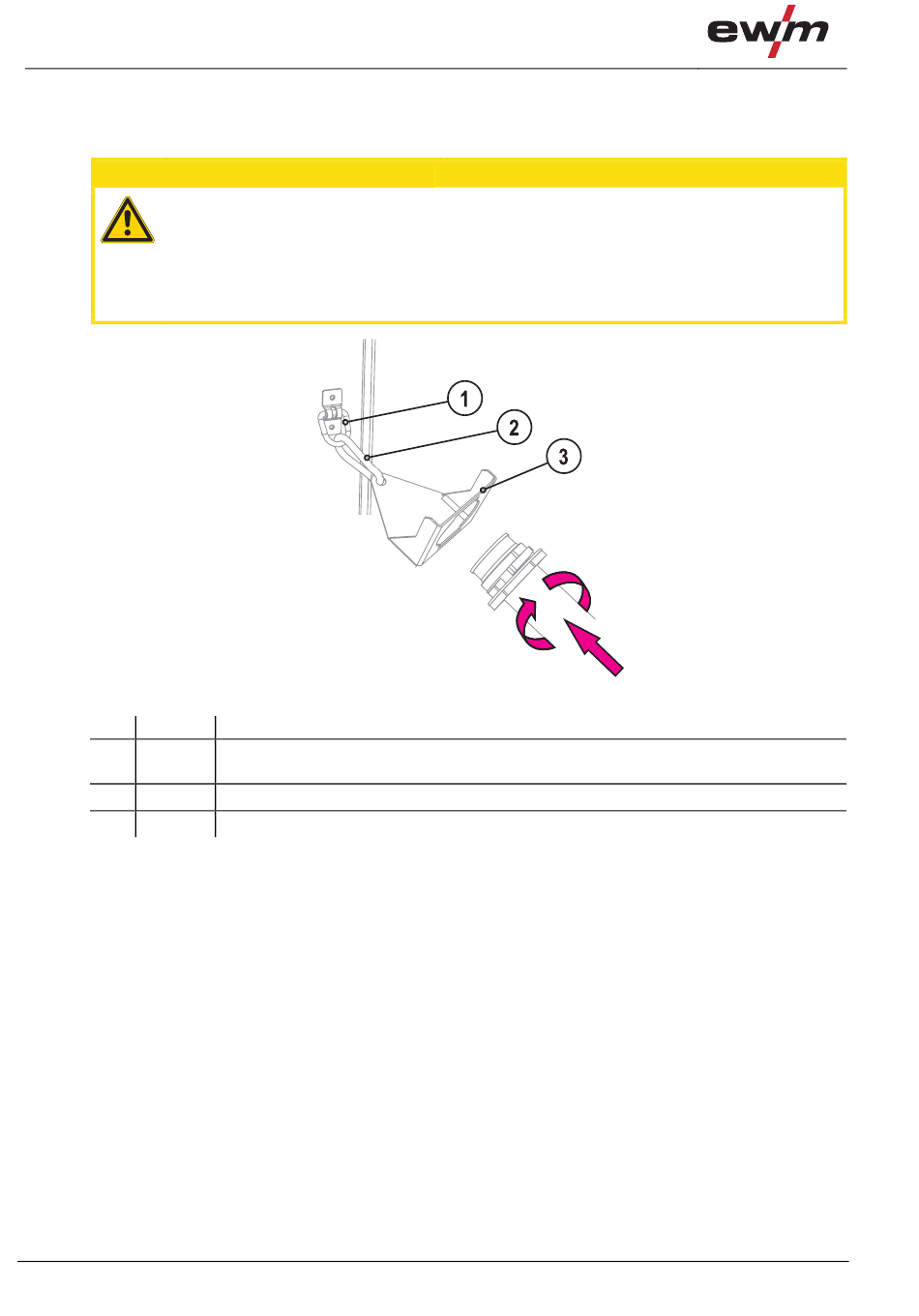

Abbildung 5-5
