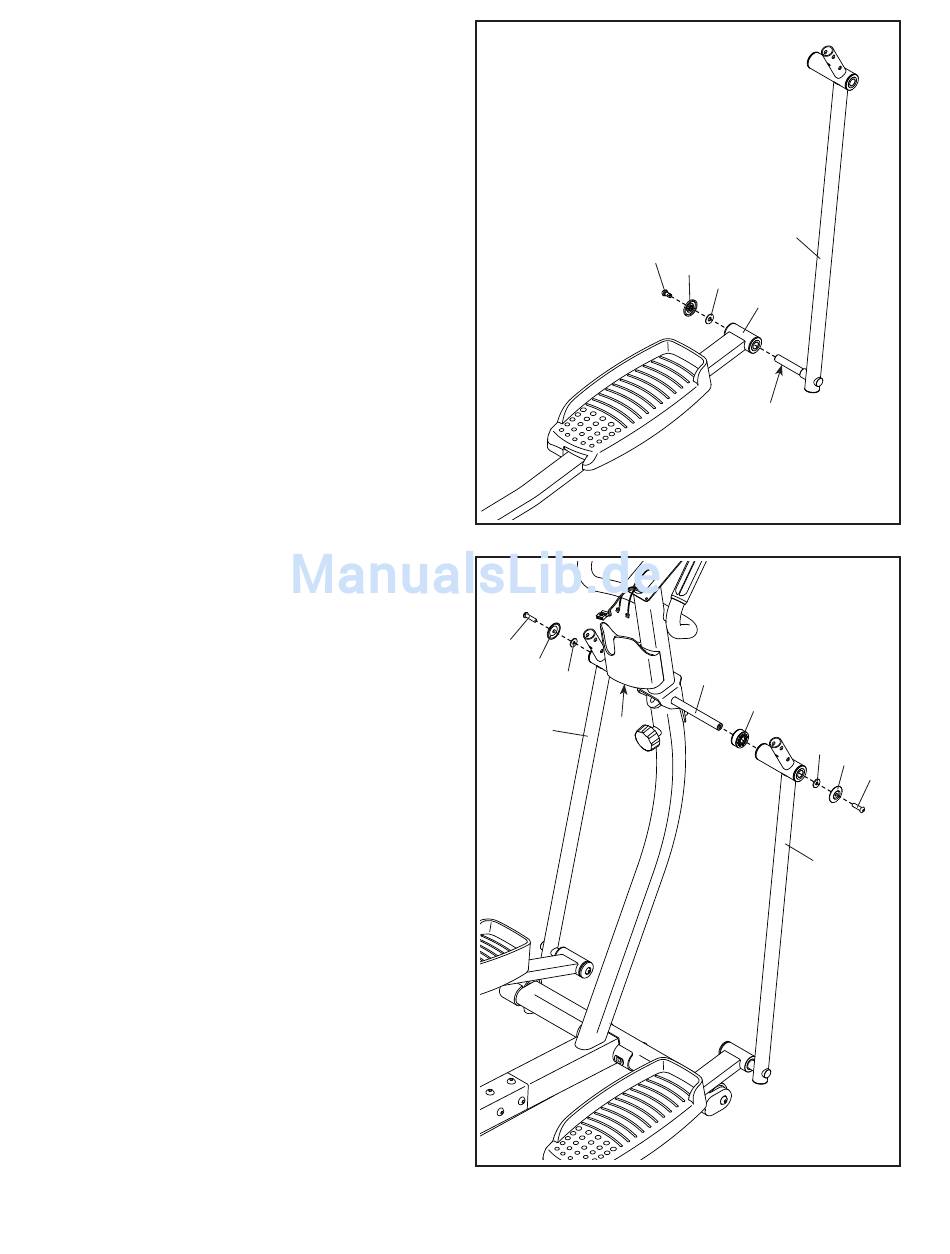

9. Finden Sie den rechten Pedalarm (9) und die
rechte Drehstange (8) und richten Sie sie wie
dargestellt aus.
Tragen Sie eine großzügige Menge vom bei-
gefügten Schmierfett auf die Achse der rechten
Drehstange (8) auf.
Schieben Sie dann den rechten Pedalarm (9)
auf die rechte Drehstange (8) auf. Befestigen
Sie den rechten Pedalarm mit einer M8 x 14mm
Ansatzschraube (86), einem Drehdeckel (83)
und einer M8 Unterlegscheibe (87).
Wiederholen Sie diesen Schritt mit dem
linken Pedalarm (nicht abgebildet) und der
linken Drehstange (nicht abgebildet).
10. Schieben Sie ein Drehdistanzstück (79) auf
beide Seiten der Drehachse (80).
Schieben Sie dann die rechte und linke Dreh-
stange (8, 11) auf die Drehachse (80). Achten
Sie darauf, dass sich die Drehstangen auf der
jeweils richtigen Seite befinden.
Ziehen Sie dann eine M8 x 14mm Ansatz-
schraube (86), einen Drehdeckel (83) und eine
M8 Unter leg scheibe (87) an beiden Enden der
Drehachse (80) gleichzeitig fest.
9
86
10
86
83
87
79
11
10
8
83
87
9
Schmierfett
80
79
87
83
8
86
