Volksplane VP-1

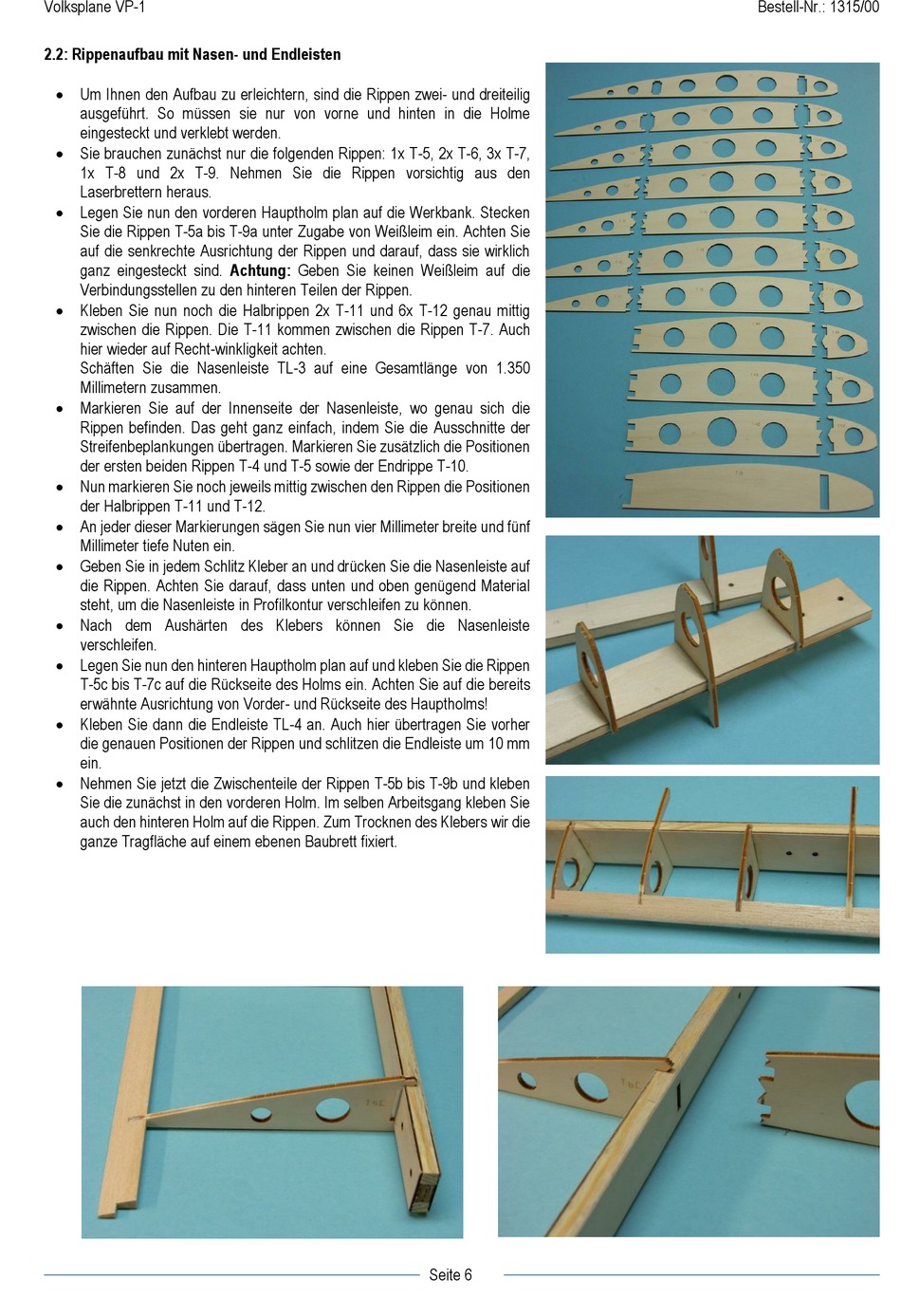

2.2: Rippenaufbau mit Nasen- und Endleisten
Um Ihnen den Aufbau zu erleichtern, sind die Rippen zwei- und dreiteilig
ausgeführt. So müssen sie nur von vorne und hinten in die Holme
eingesteckt und verklebt werden.
Sie brauchen zunächst nur die folgenden Rippen: 1x T-5, 2x T-6, 3x T-7,
1x T-8 und 2x T-9. Nehmen Sie die Rippen vorsichtig aus den
Laserbrettern heraus.
Legen Sie nun den vorderen Hauptholm plan auf die Werkbank. Stecken
Sie die Rippen T-5a bis T-9a unter Zugabe von Weißleim ein. Achten Sie
auf die senkrechte Ausrichtung der Rippen und darauf, dass sie wirklich
ganz eingesteckt sind. Achtung: Geben Sie keinen Weißleim auf die
Verbindungsstellen zu den hinteren Teilen der Rippen.
Kleben Sie nun noch die Halbrippen 2x T-11 und 6x T-12 genau mittig
zwischen die Rippen. Die T-11 kommen zwischen die Rippen T-7. Auch
hier wieder auf Recht-winkligkeit achten.
Schäften Sie die Nasenleiste TL-3 auf eine Gesamtlänge von 1.350
Millimetern zusammen.
Markieren Sie auf der Innenseite der Nasenleiste, wo genau sich die
Rippen befinden. Das geht ganz einfach, indem Sie die Ausschnitte der
Streifenbeplankungen übertragen. Markieren Sie zusätzlich die Positionen
der ersten beiden Rippen T-4 und T-5 sowie der Endrippe T-10.
Nun markieren Sie noch jeweils mittig zwischen den Rippen die Positionen
der Halbrippen T-11 und T-12.
An jeder dieser Markierungen sägen Sie nun vier Millimeter breite und fünf
Millimeter tiefe Nuten ein.
Geben Sie in jedem Schlitz Kleber an und drücken Sie die Nasenleiste auf
die Rippen. Achten Sie darauf, dass unten und oben genügend Material
steht, um die Nasenleiste in Profilkontur verschleifen zu können.
Nach dem Aushärten des Klebers können Sie die Nasenleiste
verschleifen.
Legen Sie nun den hinteren Hauptholm plan auf und kleben Sie die Rippen
T-5c bis T-7c auf die Rückseite des Holms ein. Achten Sie auf die bereits
erwähnte Ausrichtung von Vorder- und Rückseite des Hauptholms!
Kleben Sie dann die Endleiste TL-4 an. Auch hier übertragen Sie vorher
die genauen Positionen der Rippen und schlitzen die Endleiste um 10 mm
ein.
Nehmen Sie jetzt die Zwischenteile der Rippen T-5b bis T-9b und kleben
Sie die zunächst in den vorderen Holm. Im selben Arbeitsgang kleben Sie
auch den hinteren Holm auf die Rippen. Zum Trocknen des Klebers wir die
ganze Tragfläche auf einem ebenen Baubrett fixiert.
Seite 6
Bestell-Nr.: 1315/00
