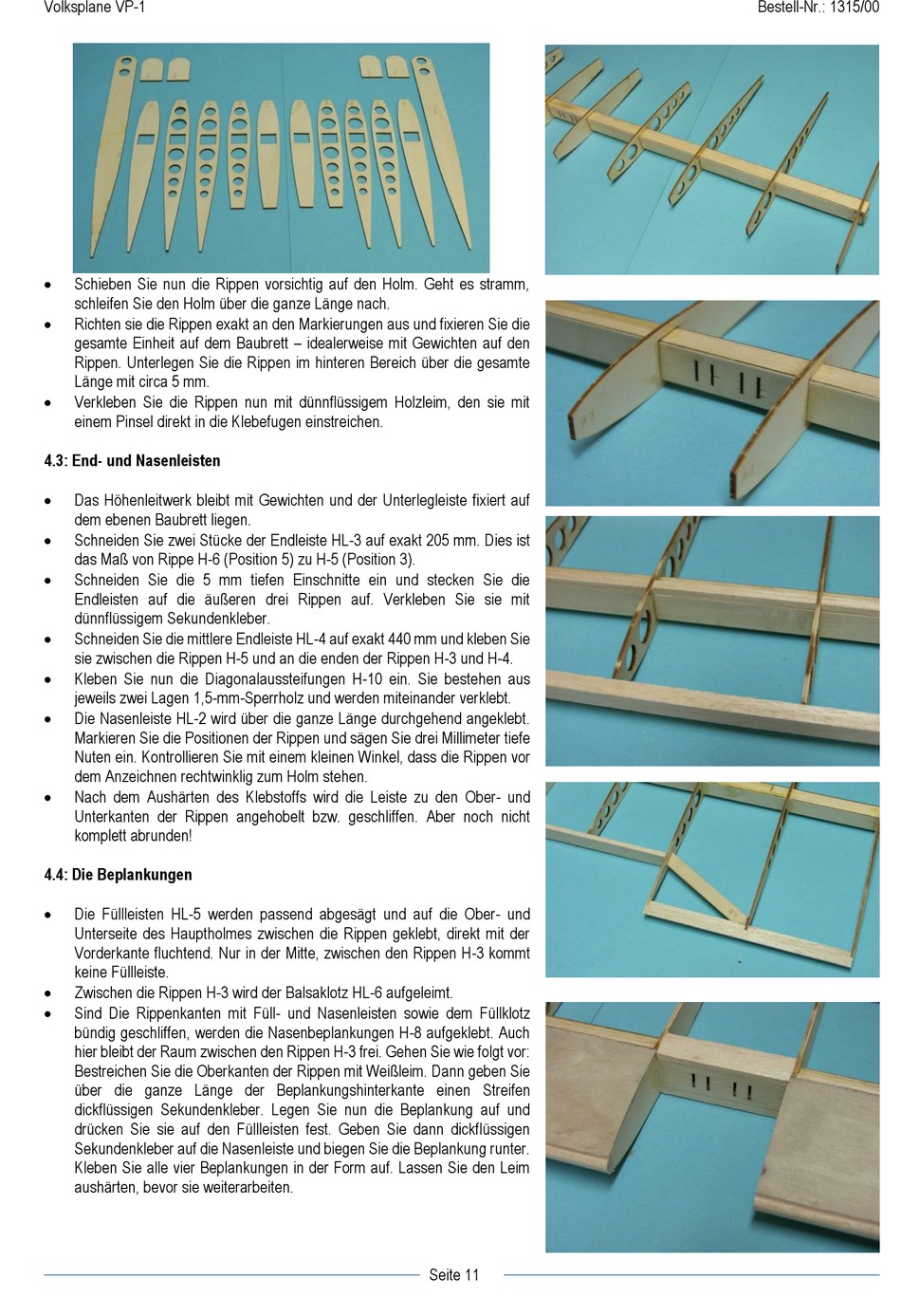

Volksplane VP-1
Schieben Sie nun die Rippen vorsichtig auf den Holm. Geht es stramm,
schleifen Sie den Holm über die ganze Länge nach.
Richten sie die Rippen exakt an den Markierungen aus und fixieren Sie die
gesamte Einheit auf dem Baubrett – idealerweise mit Gewichten auf den
Rippen. Unterlegen Sie die Rippen im hinteren Bereich über die gesamte
Länge mit circa 5 mm.
Verkleben Sie die Rippen nun mit dünnflüssigem Holzleim, den sie mit
einem Pinsel direkt in die Klebefugen einstreichen.
4.3: End- und Nasenleisten
Das Höhenleitwerk bleibt mit Gewichten und der Unterlegleiste fixiert auf
dem ebenen Baubrett liegen.
Schneiden Sie zwei Stücke der Endleiste HL-3 auf exakt 205 mm. Dies ist
das Maß von Rippe H-6 (Position 5) zu H-5 (Position 3).
Schneiden Sie die 5 mm tiefen Einschnitte ein und stecken Sie die
Endleisten auf die äußeren drei Rippen auf. Verkleben Sie sie mit
dünnflüssigem Sekundenkleber.
Schneiden Sie die mittlere Endleiste HL-4 auf exakt 440 mm und kleben Sie
sie zwischen die Rippen H-5 und an die enden der Rippen H-3 und H-4.
Kleben Sie nun die Diagonalaussteifungen H-10 ein. Sie bestehen aus
jeweils zwei Lagen 1,5-mm-Sperrholz und werden miteinander verklebt.
Die Nasenleiste HL-2 wird über die ganze Länge durchgehend angeklebt.
Markieren Sie die Positionen der Rippen und sägen Sie drei Millimeter tiefe
Nuten ein. Kontrollieren Sie mit einem kleinen Winkel, dass die Rippen vor
dem Anzeichnen rechtwinklig zum Holm stehen.
Nach dem Aushärten des Klebstoffs wird die Leiste zu den Ober- und
Unterkanten der Rippen angehobelt bzw. geschliffen. Aber noch nicht
komplett abrunden!
4.4: Die Beplankungen
Die Füllleisten HL-5 werden passend abgesägt und auf die Ober- und
Unterseite des Hauptholmes zwischen die Rippen geklebt, direkt mit der
Vorderkante fluchtend. Nur in der Mitte, zwischen den Rippen H-3 kommt
keine Füllleiste.
Zwischen die Rippen H-3 wird der Balsaklotz HL-6 aufgeleimt.
Sind Die Rippenkanten mit Füll- und Nasenleisten sowie dem Füllklotz
bündig geschliffen, werden die Nasenbeplankungen H-8 aufgeklebt. Auch
hier bleibt der Raum zwischen den Rippen H-3 frei. Gehen Sie wie folgt vor:
Bestreichen Sie die Oberkanten der Rippen mit Weißleim. Dann geben Sie
über die ganze Länge der Beplankungshinterkante einen Streifen
dickflüssigen Sekundenkleber. Legen Sie nun die Beplankung auf und
drücken Sie sie auf den Füllleisten fest. Geben Sie dann dickflüssigen
Sekundenkleber auf die Nasenleiste und biegen Sie die Beplankung runter.
Kleben Sie alle vier Beplankungen in der Form auf. Lassen Sie den Leim
aushärten, bevor sie weiterarbeiten.
Seite 11
Bestell-Nr.: 1315/00
