1.
Mit den mitgelieferten Verbindungskabeln schließen Sie die Batterie an die Kontakte zur entsprechenden Versorgung
der Control Box an.
2.
Setzen Sie am Plus-Pol des Versorgungskabels eine Schmelzsicherung (70 A) zum Schutz der Anlage ein (nicht im
Bausatz enthalten).
3.
Anschließend verbinden Sie die Kontakte (3 und 4) der Control Box an die feste Kontaktplatte.
4.
Verbinden Sie den Motor mit der beweglichen Kontaktplatte.
Hinweis:
Entnehmen Sie bitte alle dafür erforderlichen Informationen aus dem unter Punkt 6.1 dargestellten Elektroschaltplan.
Stellen Sie sicher, dass die Verbindungskabel fest an der Struktur verankert sind, damit sie kein Hindernis darstellen
Hinweis:
bzw. keine Verfanggefahr besteht.
Der Anschluss der Polarität des Motors beeinflusst die Entsprechung von Steuerungen und Bewegung
Bitte beachten: Sollte die Fahrtrichtung der Abdeckung nicht mit den Angaben am Drehschalter
übereinstimmen, dann muss die Polarität an den Kontakten 3 und 4 getauscht und anschließend
Schaltpult der Anlage

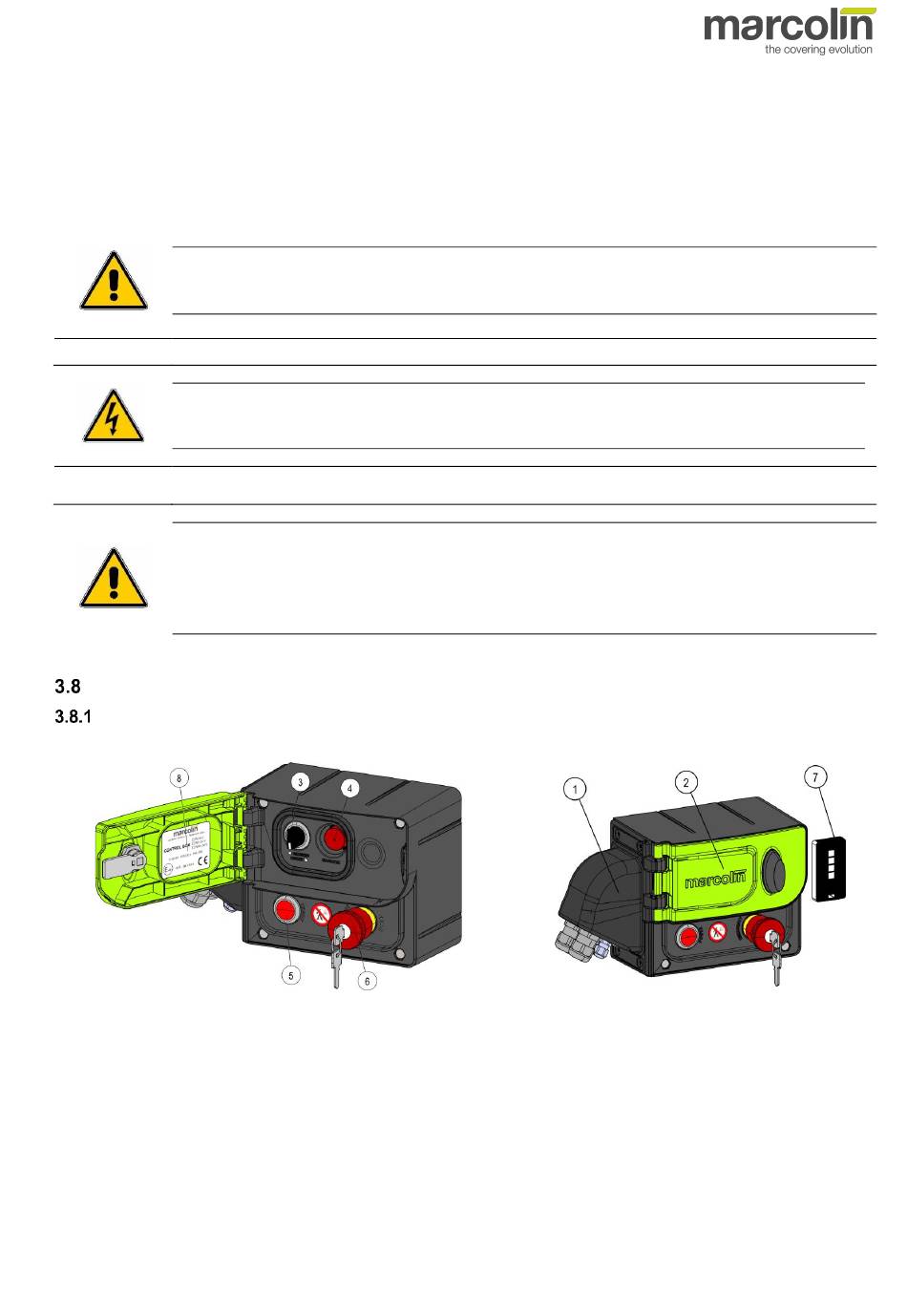

Beschreibung der Control Box
Die Control Box besteht aus:
1.
Abdeckung der Kontakte für Speisekabel 24V und Anschluss des Motors
2.
Türe / Abdeckung der Schalttasten
3.
Wählschalter mit Zuhaltefunktion (UNCOVERED / COVERED)
4.
Steckdose Diagnostik
LED Taste Spannung vorhanden und Programmierung der Funkfernsteuerung „TX MARCOLIN"
5.
6.
Not-Aus-Schalter mit Schlüsselsperrung
4-Kanal-Funksteuerung „TX MARCOLIN"
7.
8.
Typenschild
Die Muttern der Kontakte des Motors sehr sorgfältig festziehen.
Ein Lockern der Kontakte könnte Schäden an der Anlage verursachen.
Vertauschen Sie nicht die Pole beim Anschließen!
ACHTUNG!
WARNUNG!
WICHTIG!
überprüft werden.
®
