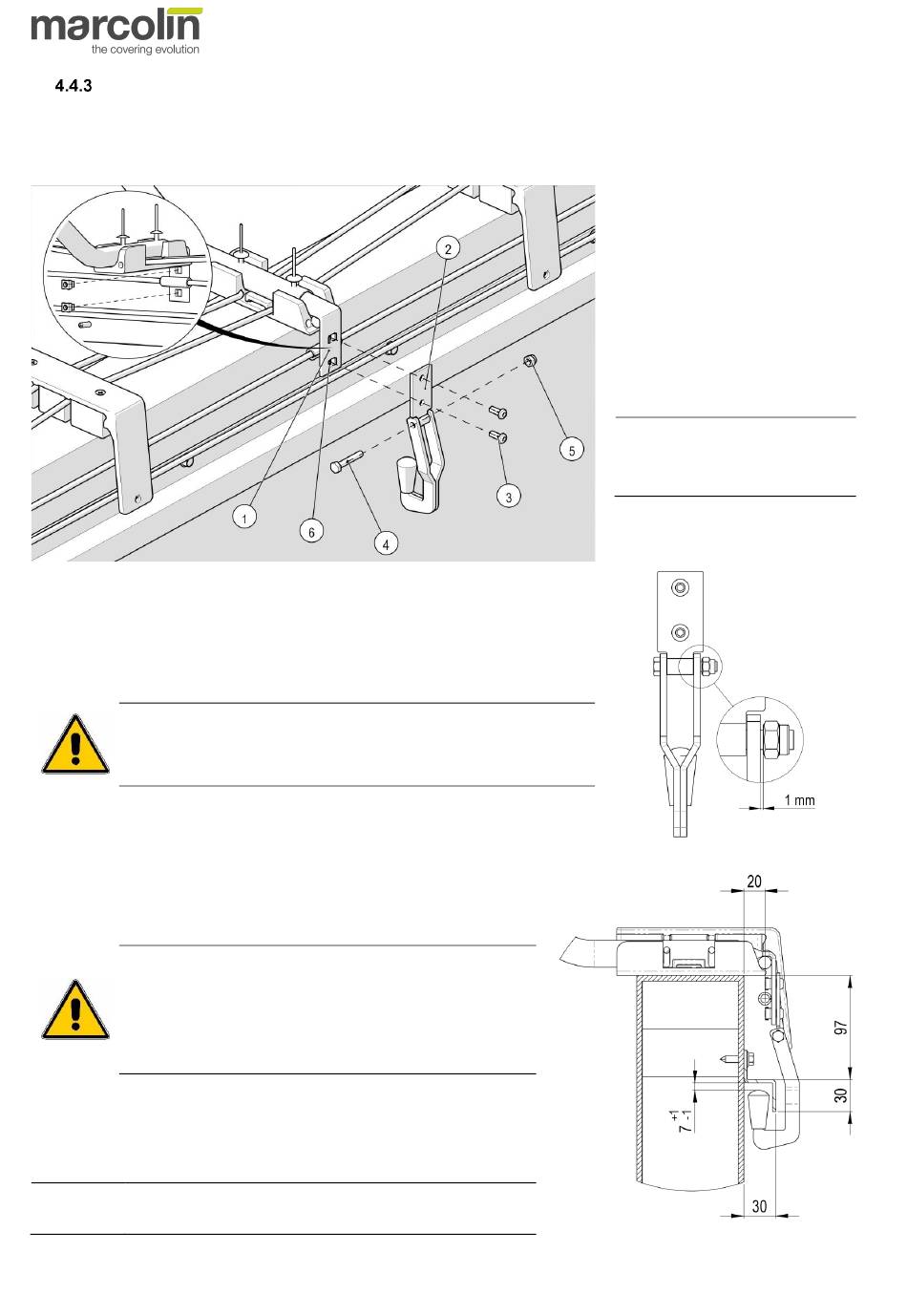

Montage der Hakenverschlüsse und der seitlichen Führung
Für die Montage wie folgt verfahren:
1.
Die Abdeckung bewegen und Kippmulde voll abdecken.
2.
Die Punkte ermitteln, wo die Haken zu befestigen sind.
5.
Haken auf der Halterung mit der mitgelieferten Sechskantschraube (4) und
selbstsichernden Mutter (5) befestigen.
Ein Spiel von mindestens 1 mm zwischen Mutter und Seitenkante
Nachdem die Höhe des Hakens festgelegt wurde, kann die Z-förmige
Führungsschiene auf beiden Seiten der Mulde befestigt werden:
Die Maße der Z-förmigen Standardführung betragen
30x30x3 mm. Andere Maße könnten die einwandfreie
Funktion des Befestigungssystems beeinträchtigen und die
6.
Die Z-förmige Seitenführung (7) auf 6÷8 mm auf der Tangente des
Einhakkopfs anlegen, wie die Zeichnung zeigt
Die Montageposition der Z-Führung für normale Seilführung und
Hinweis:
abgesenkte Seilführung ist identisch.
48 - Montageanleitung - Sigillo
WICHTIG!
des Hakens belassen.
WICHTIG!
Abdeckplane beschädigen.
®
3.
Halterung
seitlich des Stützfußbügels (1)
auflegen.
4.
Bügel am Stützfuß mit den
mitgelieferten
Linsenkopfschrauben
befestigen.
Hinweis:
Gewindesicherung mittlerer Festigkeit
Loxeal 54.03 auf den mitgelieferten
Linsenkopfschrauben (3) auftragen.
→
des
Hakens
(2)
(3)
