Positionieren der Abdeckung:
5.
Entfernen Sie die eventuell vorhandene Verpackung.
6.
Prüfen Sie die korrekte Ausrichtung der Abdeckplane (vorne - hinten).
7.
Positionieren Sie den ersten Zugbogen genau senkrecht zur Muldenkante.
Bitte achten Sie genau auf die Befestigung des Zugbogens, denn eine fehlerhafte Ausführung könnte die
Hinweis:
Arbeitsweise des Abdecksystems beeinträchtigen!

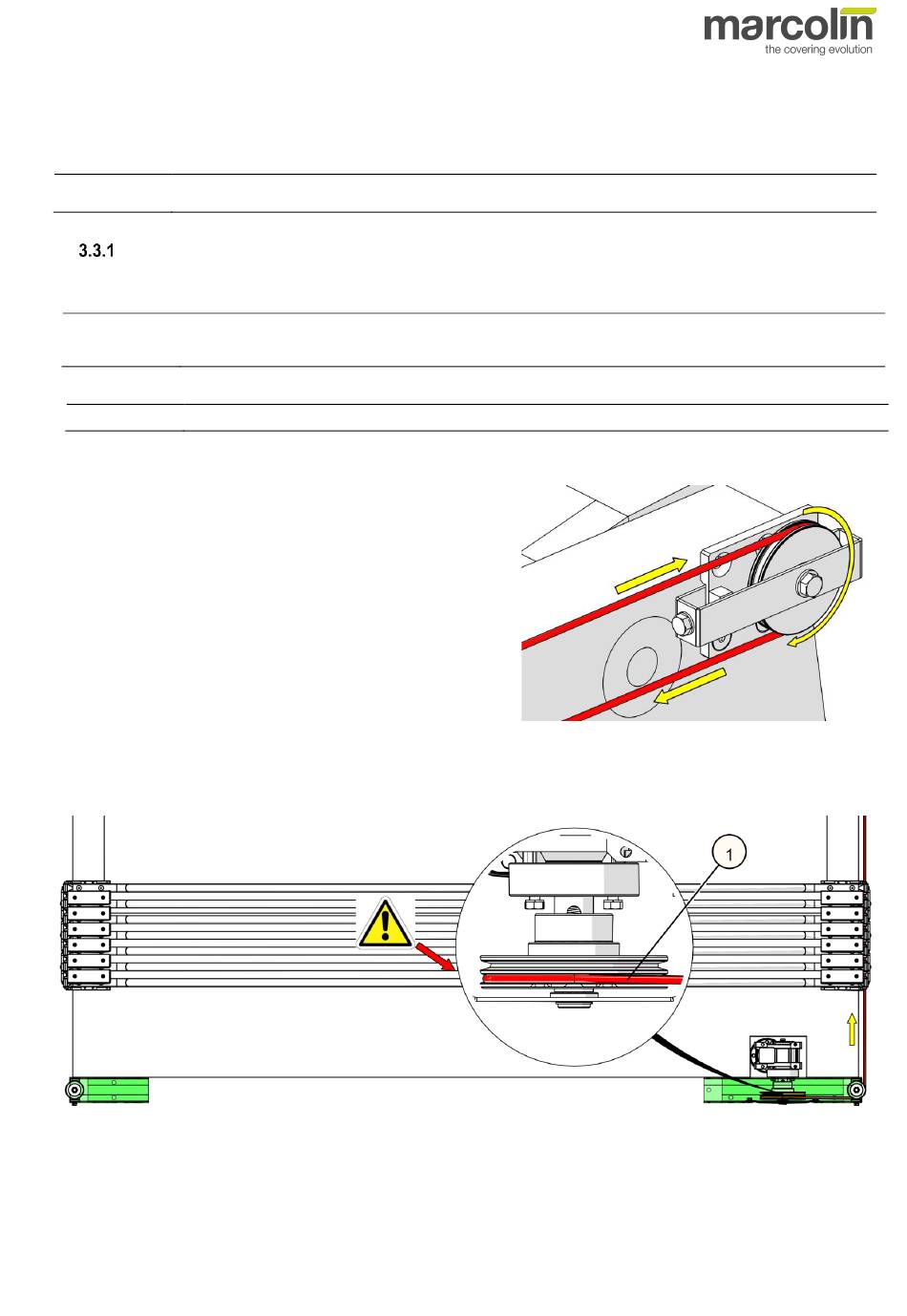

Aufwickeln des linken Stahlseils
Diese Anleitung beginnt mit der Anbringung des Stahlseiles links (in Fahrtrichtung) am linken Getriebekasten mit
Antriebsmechanismus.
Die Anbringung des Stahlseiles ist sowohl bei der manuellen als auch bei der motorisierten Ausführung identisch.
Hinweis:
Falls Ihr Abdecksystem über die automatische Seillösungsvorrichtung verfügt, lesen Sie bitte die entsprechende,
in Punkt 4.2 beschriebene Anleitung.
Die nachfolgenden Angaben betreffend die Positionierung der Stahlseile sind aufmerksam und unbedingt zu beachten.
Liegen unsererseits keine spezifischen Angaben vor, muss das Seil durch das äußerste Loch geführt werden.
Hinweis:
Der Bequemlichkeit halber wird die ganze Länge des Stahlseils in die verschiedenen Bauteile eingeführt, wie nachfolgend
beschrieben:
Mit
der
Positionierung
vorgehen:
1.
Bringen Sie das Stahlseilende zum hinteren Teil der Mulde.
2.
Rollen Sie das Seil auf die hintere Umlenkrolle auf.
3.
Gehen Sie mit dem Stahlseilende bis zum vorderen Teil der Mulde zurück.
4.
Führen Sie das vom hinteren Muldenteil kommende Seilende in die außenliegende Laufspur der Hauptumlenkrolle
ein (1).
des
untenliegenden
Stahlseilendes
®
Montageanleitung - Sigillo
- 17
