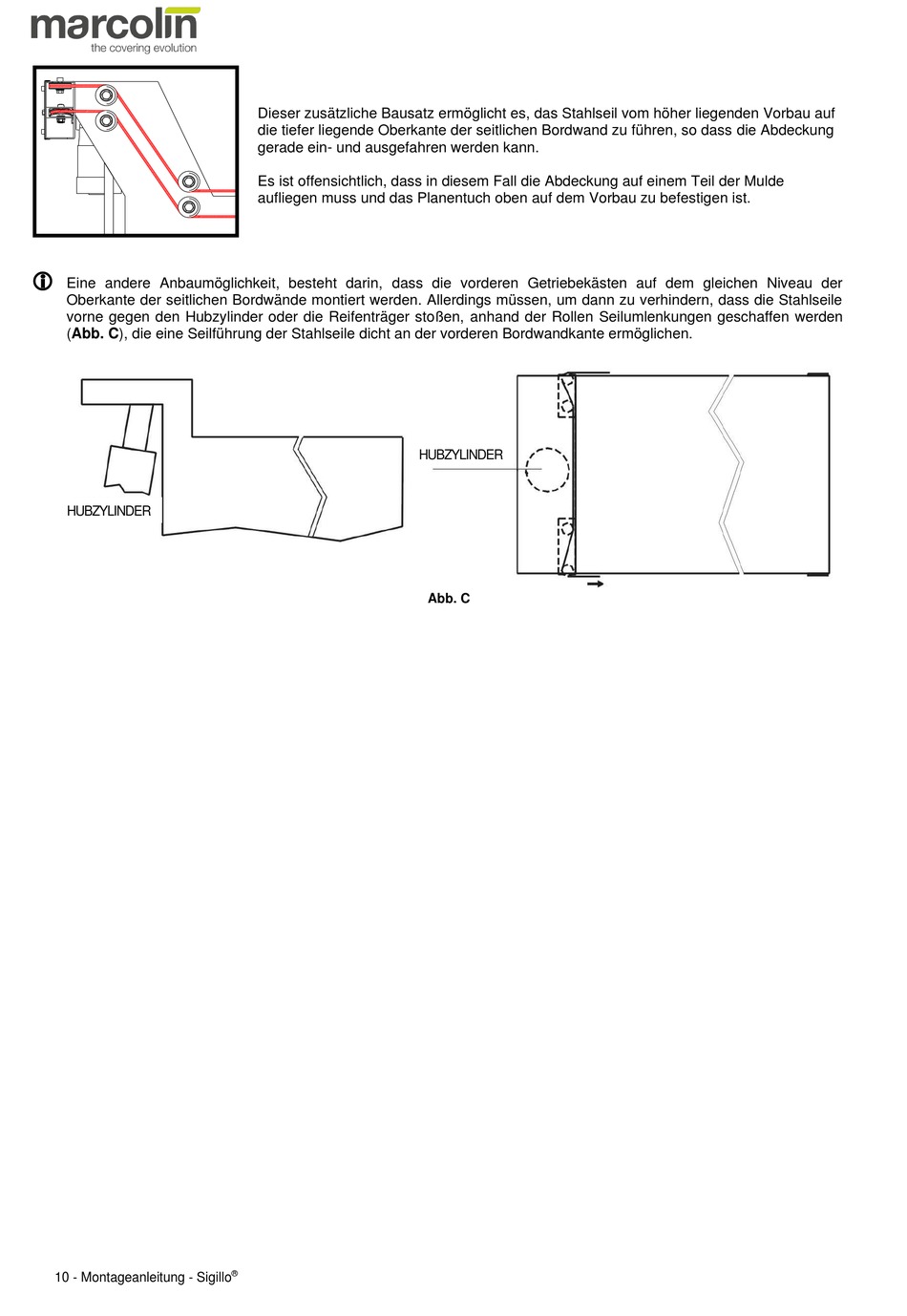

Eine andere Anbaumöglichkeit, besteht darin, dass die vorderen Getriebekästen auf dem gleichen Niveau der
Oberkante der seitlichen Bordwände montiert werden. Allerdings müssen, um dann zu verhindern, dass die Stahlseile
vorne gegen den Hubzylinder oder die Reifenträger stoßen, anhand der Rollen Seilumlenkungen geschaffen werden
(Abb. C), die eine Seilführung der Stahlseile dicht an der vorderen Bordwandkante ermöglichen.
HUBZYLINDER
10 - Montageanleitung - Sigillo
Dieser zusätzliche Bausatz ermöglicht es, das Stahlseil vom höher liegenden Vorbau auf
die tiefer liegende Oberkante der seitlichen Bordwand zu führen, so dass die Abdeckung
gerade ein- und ausgefahren werden kann.
Es ist offensichtlich, dass in diesem Fall die Abdeckung auf einem Teil der Mulde
aufliegen muss und das Planentuch oben auf dem Vorbau zu befestigen ist.
®
HUBZYLINDER
Abb. C
