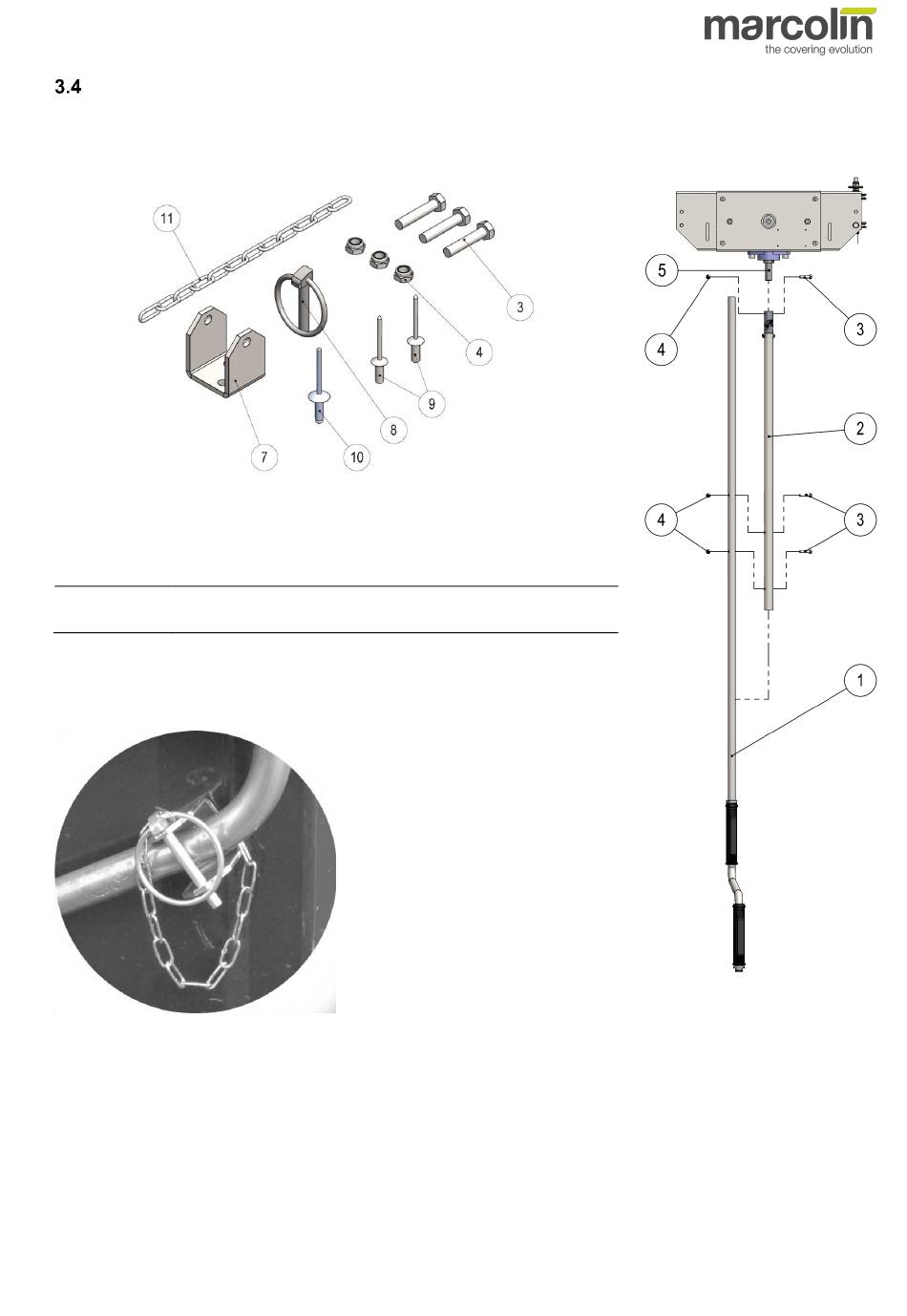

Befestigung der Bedienungsstange für die manuelle Betätigung der Abdeckung
Bei der handbedienten Ausführung folgt nach Einbau der Antriebseinrichtung unbedingt die Montage der Bedienungsstange.
Für die Befestigung der Bedienungsstange den dafür vorgesehenen Bausatz
benutzen:
1.
Die Bedienungsstange (1) in das Verlängerungsteil (2) einsetzen und 2 Löcher
zur Befestigung der Stange auf der gewünschten Höhe bohren.
2.
Die Bedienungsstange (1) mit den mitgelieferten Schrauben (3) und den
selbstsichernden Muttern (4) auf dem Verlängerungsteil (2) befestigen.
Die Struktur ist während ihrer Lebensdauer Vibrationen und Belastungen
Hinweis:
ausgesetzt. Es empfiehlt sich daher die Anwendung von flüssiger
Schraubensicherung.
3.
Positionieren und befestigen Sie die Bedienungsstange mit den mitgelieferten
Schrauben (3) und den selbstsichernden Muttern (4) auf dem eigens dafür
vorgesehenen Zapfen (5) am Antriebsgetriebekasten.
Anbringung
der
Halterung
Bedienungsstange:
4.
Die Position der Bedienungsstange
so festlegen, dass sie kein Hindernis
darstellt.
5.
Die Bohrungen auf der Mulde so
vornehmen,
dass
Halterungslöchern übereinstimmen.
6.
Die
Halterung
(7)
mitgelieferten Nieten (9) anbringen.
7.
Die
Sicherheitskette
Schnappstifts (8) mit der
vorgesehenen Niet (10) befestigen.
für
die
sie
mit
den
mit
den
(11)
des
dafür
®
Montageanleitung - Sigillo
- 23
