Kapitel 3
WICHTIGER HINWEIS!
Bitte stellen Sie vor Beginn des Einbaus fest, über welche Ausführung Sie verfügen und
überprüfen Sie genau die entsprechenden besonderen Fälle, die auftreten könnten.

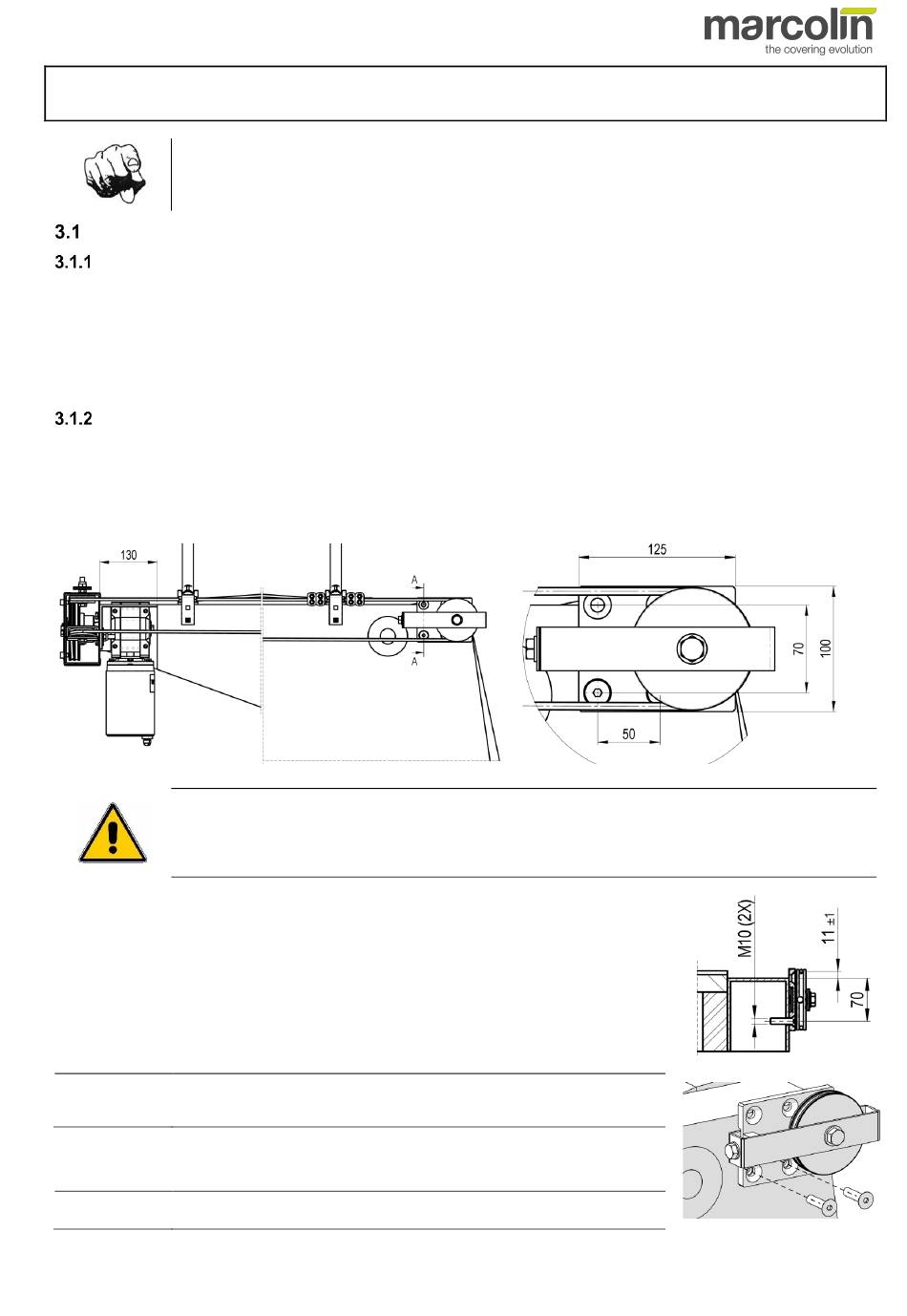

Montage der hinteren Spannplatte
Informationen
Die nachfolgend beschriebene Montage der hinteren Spannplatte entspricht der Standardausführung. Bei
•
Abdecksystem mit Seillösung für 3-Seitenkipper
•
Abdecksystem mit Windhakensystem
Beachten Sie bitte die dafür entsprechenden Anweisungen (Punkt 4.2 und Punkt Errore. L'origine riferimento non è stata
trovata.).
Montage der hinteren Spannplatten bei "STANDARD-SEILFÜHRUNG"
Bei Montage der hinteren Spannplatte ist besonders zu beachten, dass die beweglichen Teile (wie z.B. eine schwenkbare
Hecktür) nicht behindert werden.
Die beste Position für die Spannplatte befindet sich in unmittelbarer Nähe der hinteren Kante, jedoch genügend weit von
dieser entfernt, so dass die Spannplatte kein Hindernis für Scharniere darstellen kann.
Eine falsche Positionierung der Spannplatte könnte Schäden an der Abdeckung oder an der Mulde
Im Zweifelsfall testen Sie die Bewegungsfreiheit und Funktionsfähigkeit der hinteren beweglichen Teile,
1.
Für eine einwandfreie Arbeitsweise der Abdeckung positionieren Sie die Achse der
unteren Befestigungslöcher der Spannplatte in einem Abstand von 70 mm von der
Oberkante der Mulde entfernt.
2.
Führen Sie nun zwei Gewindebohrungen M10 an der seitlichen Bordwand in
Übereinstimmung mit den Löchern der Platte aus.
3.
Befestigen Sie die Spannplatte mit den mitgelieferten Senkkopfschrauben M10x40,
wobei Sie darauf achten, dass die Spannschraube zur Fahrzeugfront gerichtet ist.
Hinweis:
Die Struktur ist während ihrer Lebensdauer Vibrationen und Belastungen
ausgesetzt.
Schraubensicherung mit mittlerer bzw. hoher Festigkeit.
4.
Wiederholen Sie nun den Befestigungsvorgang auf der gegenüberliegenden Bordwand.
Hinweis:
Die korrekte Montage der hinteren Spannplatten ist grundlegend, weil sie für die
Positionierung aller nachfolgend zu montierenden Teile bindend ist.
E
A
INBAU DES
BDECKSYSTEMS
um unangenehme Überraschungen zu vermeiden.
Es
empfiehlt
sich
daher
S
IGILLO
ACHTUNG!
verursachen.
die
Anwendung
von
flüssiger
®
Montageanleitung - Sigillo
®
- 11
