Kapitel 2
Bauteile des Abdecksystems
WER DEN EINBAU DURCHFÜHRT, IST DAZU VERPFLICHTET, DEN INHALT DER FÜR DIE BENUTZER
ZUSAMMEN MIT JEDER ABDECKUNG ÜBERGEBENEN BETRIEBSANLEITUNG ZU KENNEN UND DIE DARIN
ENTHALTENEN VERBOTE, VORSCHRIFTEN UND RATSCHLÄGE VOLL EINZUHALTEN.
Vor Einbaubeginn ist eine genaue Kenntnis der Eigenschaften und Bauteile der Abdeckung unentbehrlich.

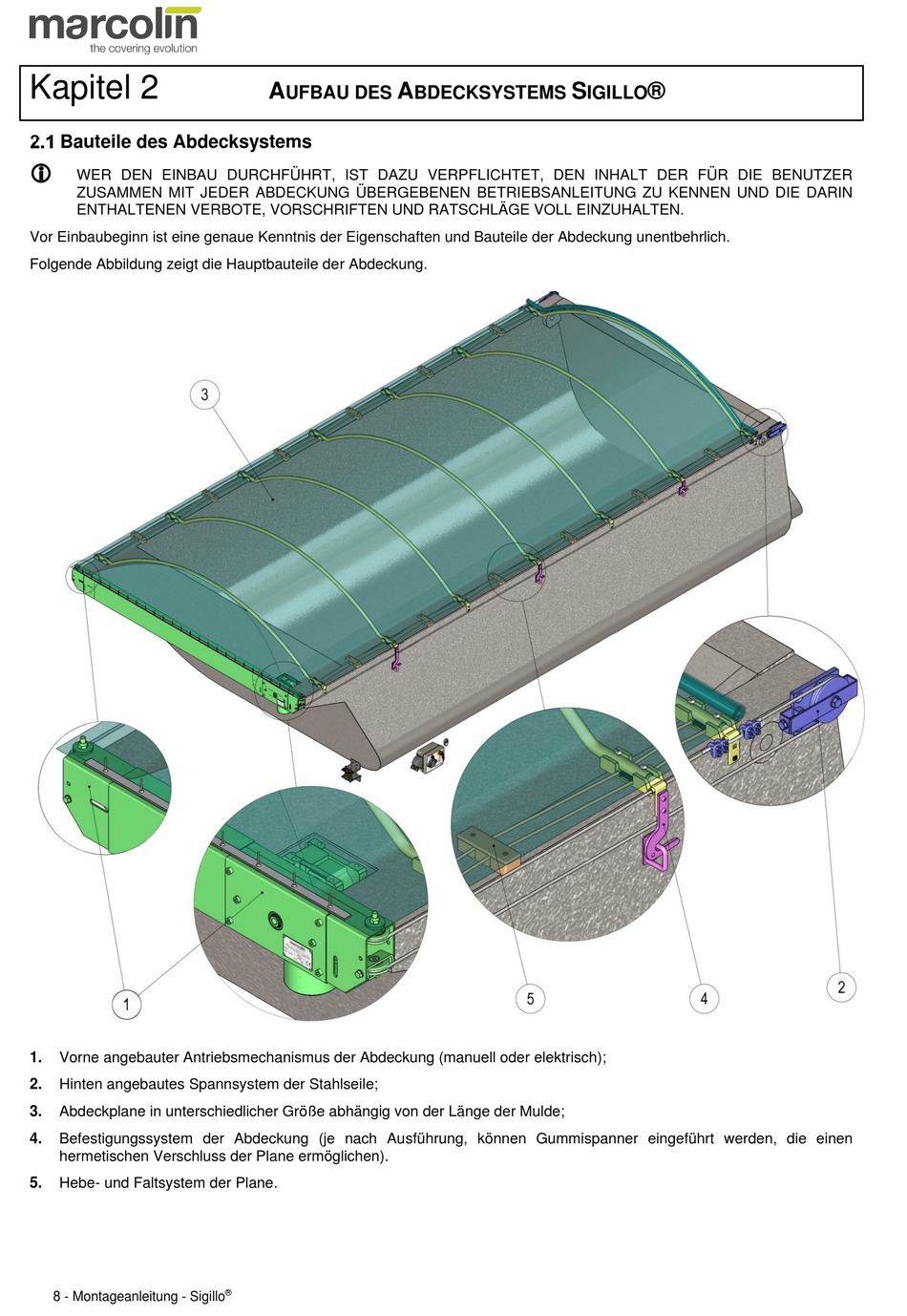

Folgende Abbildung zeigt die Hauptbauteile der Abdeckung.
1.
Vorne angebauter Antriebsmechanismus der Abdeckung (manuell oder elektrisch);
2.
Hinten angebautes Spannsystem der Stahlseile;
3.
Abdeckplane in unterschiedlicher Größe abhängig von der Länge der Mulde;
4.
Befestigungssystem der Abdeckung (je nach Ausführung, können Gummispanner eingeführt werden, die einen
hermetischen Verschluss der Plane ermöglichen).
5.
Hebe- und Faltsystem der Plane.
8 - Montageanleitung - Sigillo
