Vorbereitungsmaßnahmen am Vorbau bei "STANDARD-SEILFÜHRUNG"
Für die Montage von beiden Ausführungen des Abdecksystems, manuell oder motorisiert, sind die durchzuführenden
Vorbereitungsmaßnahmen dieselben.
Als erstes muss die konische Form der Mulde überprüft werden:
1.

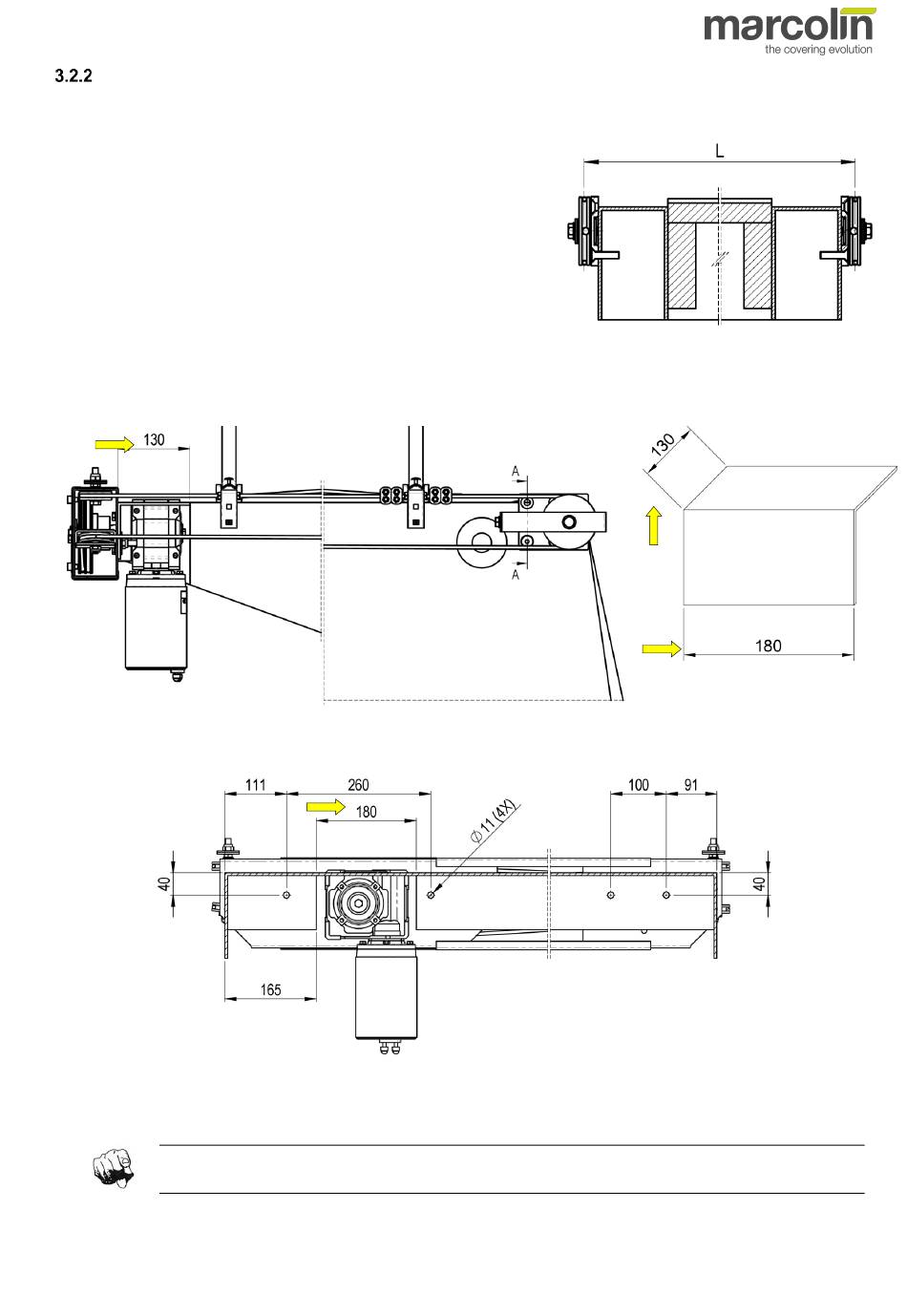

Messen Sie den Abstand zwischen den beiden Rollen, die sich auf
den hinteren Spannplatten befinden, wie in der Abbildung rechts
gezeigt (L).
2.
Montieren Sie den rechten und den linken Getriebekasten so auf den
Vorbau, dass sie parallel zu den hinteren Rollen verlaufen.
Nach Festlegung der richtigen Anbaustelle für die Getriebekästen ist ein Eingriff am Vorbau möglich, um die Montage des
Abdecksystems auszuführen.
3.
Auf der linken Seite (in Fahrtrichtung) den Schnitt entlang der Höhe des Vorbaus vornehmen, um das Gehäuse des
Getriebekastens mit dem Antriebsmechanismus einbauen zu können (siehe Abbildung).
4.
Führen Sie auf der rechten Seite die zur Befestigung erforderlichen Bohrungen (Ø 11) nach dem oben angegebenen
Bild und den Maβangaben entsprechend aus.
GETRIEBEKASTEN LINKS
Linke Seite (der Fahrtrichtung gemäß)
5.
Führen Sie auf der rechten Seite die zur Befestigung erforderlichen Bohrungen (Ø 11) nach dem oben angegebenen
Bild und den Maβangaben entsprechend aus.
SCHNITT B-B
WICHTIG !
Für die MANUELLE Ausführung nur 4 Löcher Ø11 machen
TEIL ZU ENTFERNEN BEI DER
ELEKTRISCHEN AUSFÜHRUNG
GETRIEBEKASTEN RECHTS
Rechte Seite (der Fahrtrichtung gemäß)
