Positionierung der Winkel zur Befestigung der hermetischen Plane
Bei dieser seitlichen Befestigungsausführung fällt die Abdeckplane um einige Zentimeter von der Oberkante der Mulde ab.

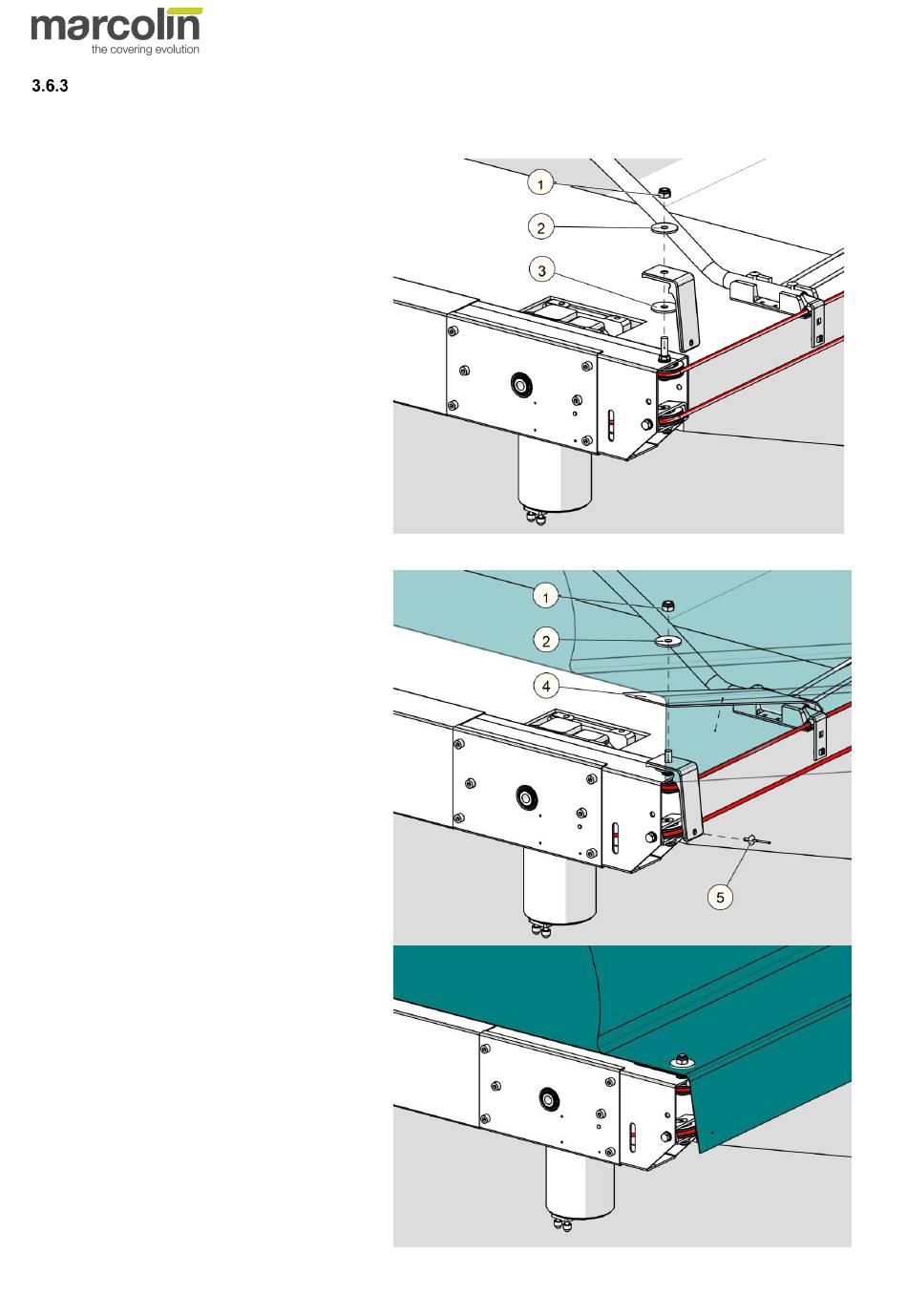

Für die Montage der vorderen Winkel für die hermetische Befestigung der Abdeckplane ist wie folgt vorzugehen:
1.
Montieren Sie die Winkel auf die rechten und
linken
Getriebekästen,
Unterlegscheibe dazwischen legen (3).
2.
Befestigen
Sie
die
selbstsichernden Mutter (1) und der oberen
Unterlegscheibe (2).
Nachdem alle Bauteile der Abdeckung befestigt worden sind, befestigen Sie die Plane und das Frontteil:
3.
Nehmen Sie die selbstsichernde Mutter (1) und
die U-Scheibe (2) vom oberen Teil der Winkel
ab.
4.
Bohren Sie ein Loch mit Durchmesser 10÷10,5
vor und setzen Sie die Plane mit PE-Streifen
(C) ein.
5.
Setzen Sie die mitgelieferte U-Scheibe (2) und
die selbstsichernde Mutter (1) auf, die zuvor
entfernt
wurden,
Schraubverbindungen fest an.
6.
Befestigen Sie die Plane seitlich mit der
mitgelieferten Breitkopfniete (5).
Endergebnis des Arbeitsschrittes
28 - Montageanleitung - Sigillo
