BITTE SORGFÄLTIG LESEN
Abdeckung mit abgesenkter Seilführung
®
Sehr geehrter Kunde, alle von der Firma Marcolin Covering s.r.l. hergestellten Abdeckungen Modell Sigillo
können mit "abgesenkter Seilführung" gekauft werden.
Das System ist dafür ausgelegt, um den Lauf des oberen Zugseiles der Abdeckung auch ca. um 22 mm unter
der Oberkante der Muldenbordwand zu montieren, anstatt das Zugseil ca. 11 mm über die Oberkante laufen zu
lassen, wie bei den herkömmlichen Abdeckungsausführungen.
Diese Variante erfüllt die Anfrage unserer Kunden und beabsichtigt somit die mit dem Stahlseilbruch
zusammenhängenden Probleme zu beseitigen, die durch das Quetschen des Stahlseiles beim Laden des
Transportgutes verursacht werden.
Bei Bezug einer Abdeckung mit abgesenkten Seilen bitten wir Sie, bei Positionierung des Antriebsmechanismus
auf der Frontseite sowie der Spannplatten bzw. der Umlenkrollen auf der Heckseite, die Angaben in den
Zeichnungen zu beachten.
®

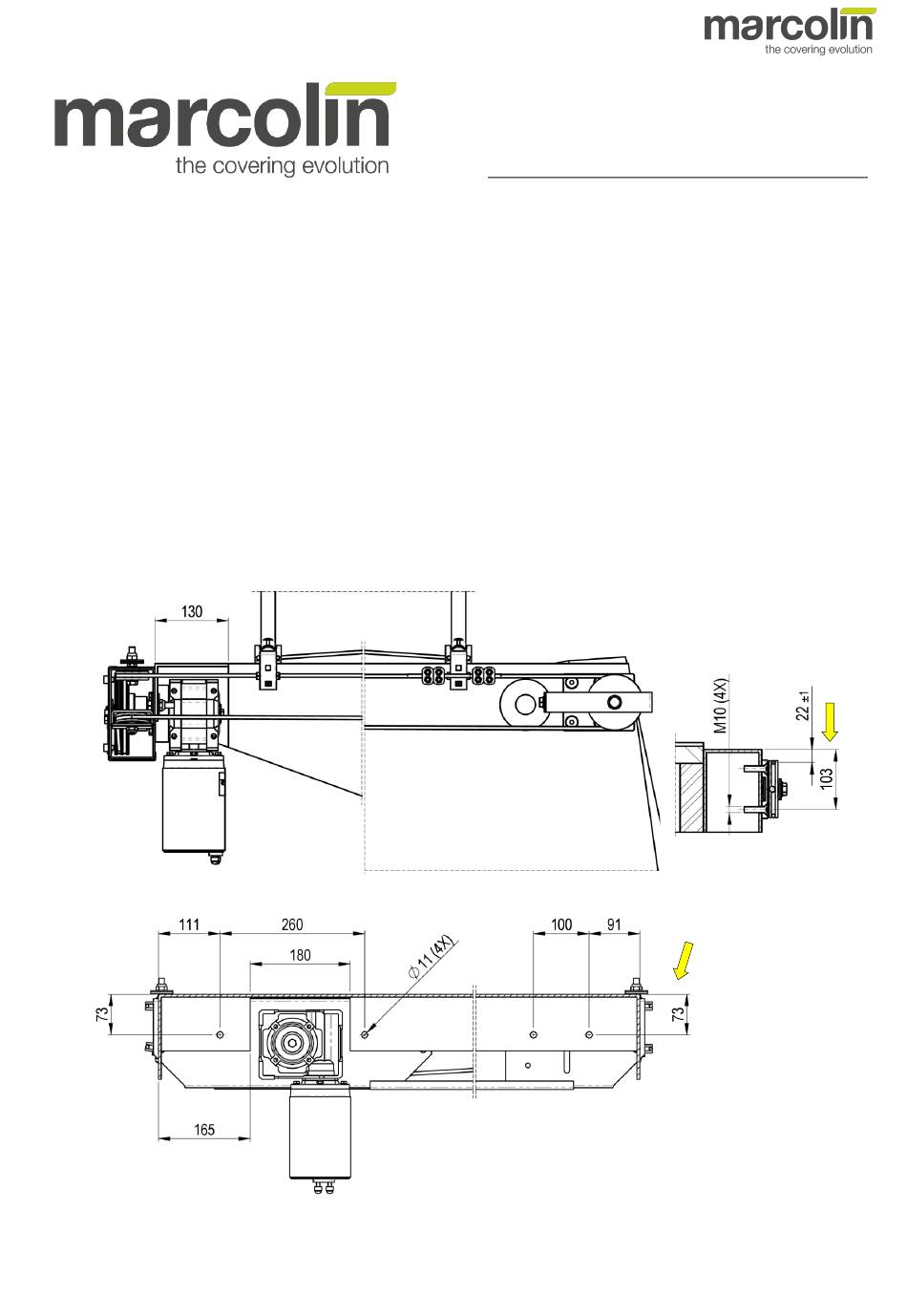

Montage der Sigillo
Abdeckung mit abgesenkter Seilführung:
SCHNITT A-A
Positionierungsmaß der hinteren Platten bei abgesenkter Seilführung
SCHNITT B-B
Positionierungsmaße für den Antriebsmechanismus auf der Frontseite bei abgesenkter Seilführung
®
Montageanleitung - Sigillo
- 3
