Montage der hinteren Spannplatten bei "ABGESENKTER SEILFÜHRUNG"
Montage des Antriebsmechanismus
Der Antriebsmechanismus der Abdeckung ist an der Stirnwand der Mulde im Bereich des Vorbaus anzubringen.
Der Antriebsmechanismus der Abdeckung ist manuell oder elektrisch betrieben erhältlich; der Einbau beider Ausführungen
unterscheidet sich nur wenig.
Vielseitigkeit des Abdecksystems
Den verschiedenen Marktanforderungen entsprechend wurde unser Abdecksystem so entwickelt und gefertigt, dass die
Bedienungseinrichtung sowohl auf der Fahrer- als auch auf der Beifahrerseite (links oder rechts des Vorbaus) installiert
werden kann.
Der Montagevorgang ist für beide Ausführungen gleich, nur die Positionierung der Bedienungseinrichtung erfordert eine
besondere Aufmerksamkeit.
2. SEILUMLENKUNG GETRIEBEKASTEN RECHTS
2. SEILUMLENKUNG GETRIEBEKASTEN RECHTS
Normalerweise ist beim Einbau des Abdecksystems vorgesehen, dass die Bedienungseinrichtung auf der linken
Hinweis:
Seite (hinsichtlich der Fahrtrichtung des Fahrzeuges) des Vorbaus montiert wird. In dieser Position ist die
Bedienungseinrichtung für den aussteigenden Fahrer besser zugänglich, vor allem bei handbedienter Ausführung.
In der vorliegenden Montageanleitung wird ausschließlich die Standardmontage des Abdecksystems beschrieben.
Für die Montage auf der gegenüberliegenden Seite führen Sie den Vorgang spiegelbildlich aus.

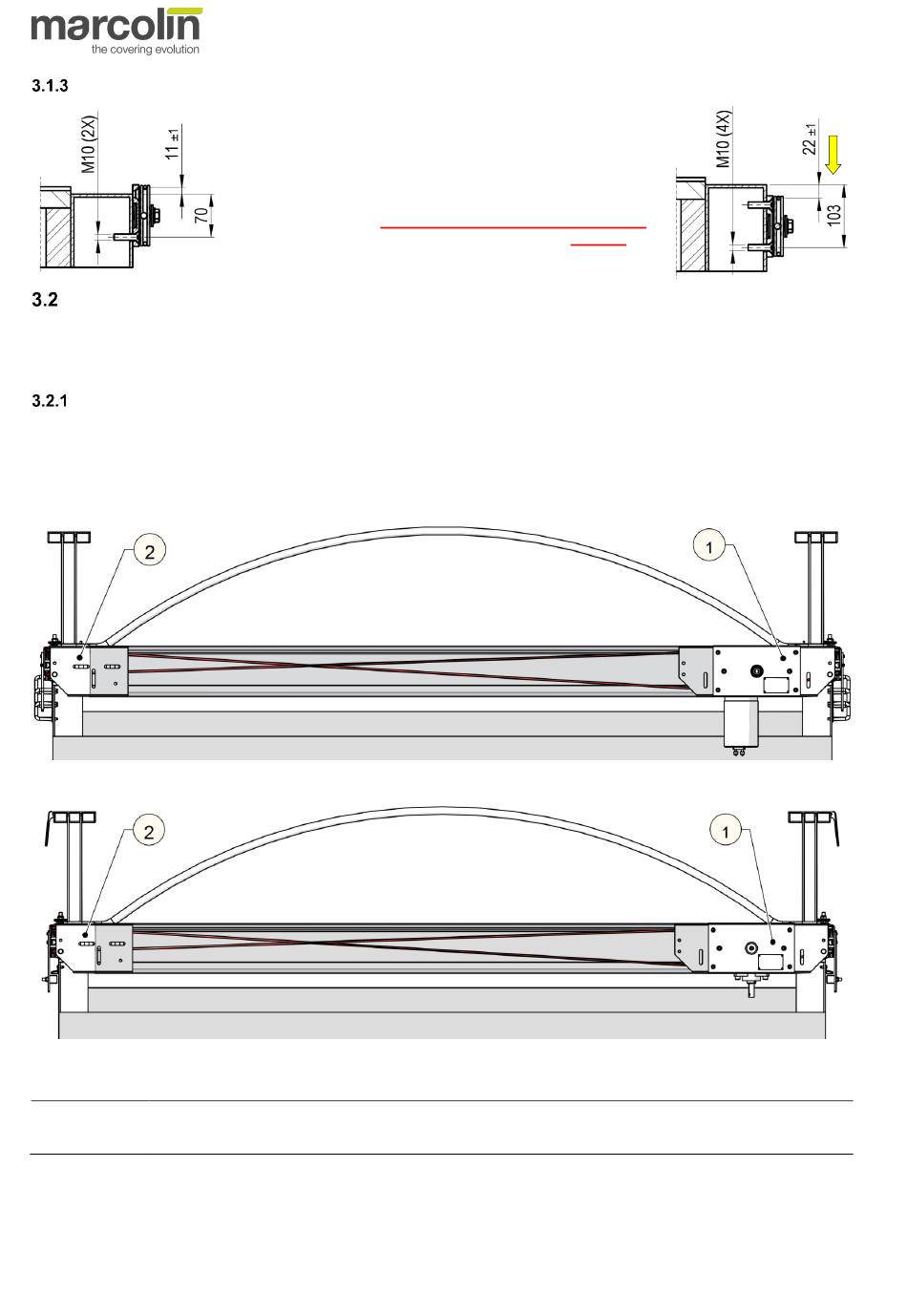

12 - Montageanleitung - Sigillo
Bei
Montage
der
Abdeckung
SEILFÜHRUNG ist die Höhenmaßangabe der Standard-
Seilführung von 70 mm um weitere 33 mm zu erhöhen.
Die Montagehöhe bei abgesenkter Seilführung ist somit
®
mit
ABGESENKTER
103 mm ➔
1. BEDIENUNG GETRIEBEKASTEN LINKS
(elektrisch betriebene Ausführung)
1. BEDIENUNG GETRIEBEKASTEN LINKS
(handbetriebene Ausführung)
