Kapitel 4

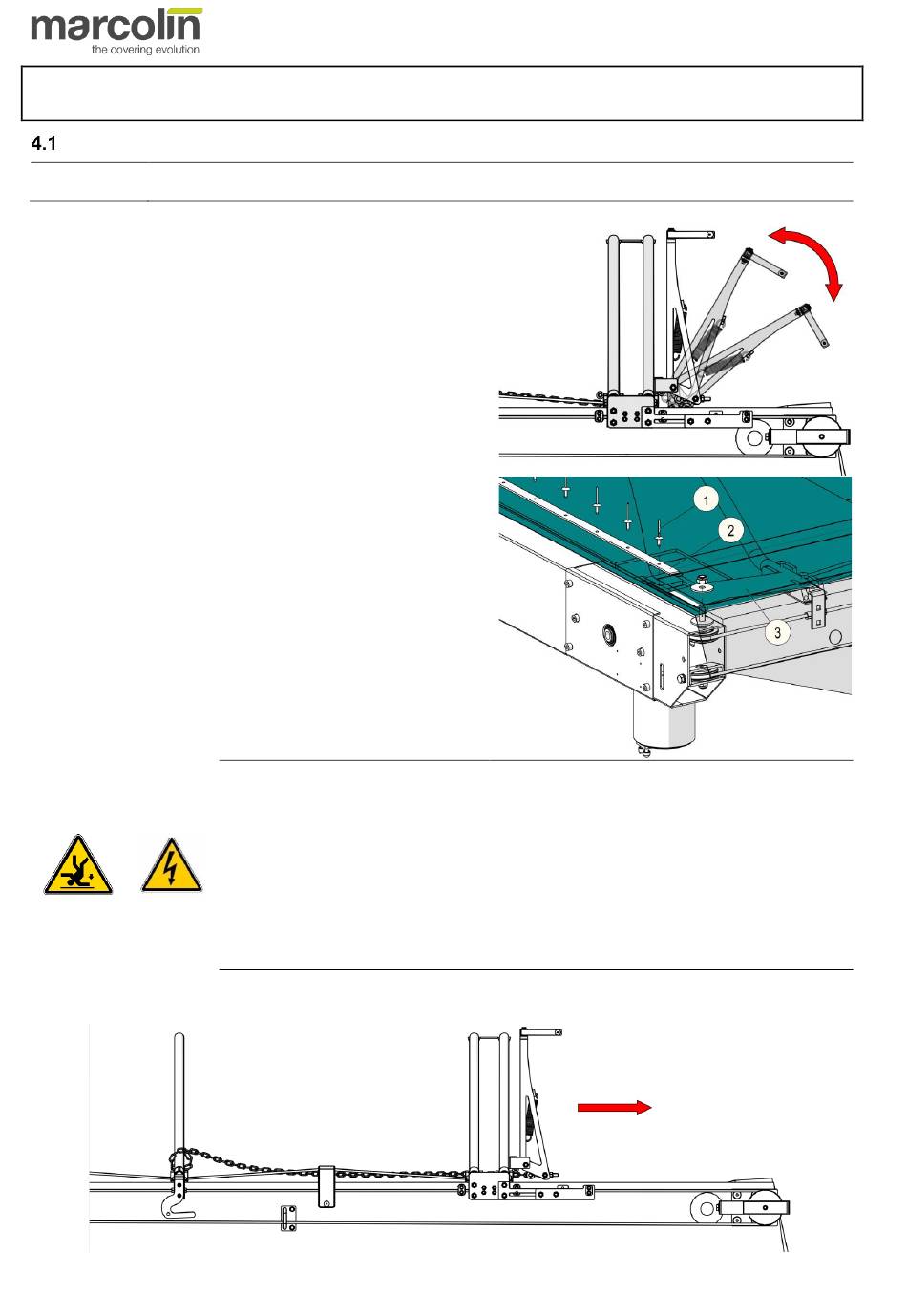

Automatischer Heckverschluss
Das automatische Heckverschlusssystem darf nur bei Vorhandensein des doppelten Zugbogens der Abdeckung
Hinweis:
eingebaut werden.
Das Abdecksystem ist mit einem innovativen automatischen
Heckverschluss lieferbar, der für den Bediener das manuelle
Positionieren des Endteiles der Abdeckplane beim Verschließen
der Mulde vermeidet.
Diese Vorrichtung erfordert eine besondere Aufmerksamkeit
während
der
Befestigungsphase
Stirnwand.
Wie folgt vorgehen:
1.
Fahren Sie die Abdeckplane aus (manuell oder elektrisch je
nach eingebauter Ausführung) und decken Sie die Mulde
soweit ab, dass der Antriebsbogen in einer Entfernung von der
hinteren Bordwand zum Stehen kommt, die der Länge der
Vorrichtung bei vollständiger Schließung entspricht.
2.
Spannen Sie den vorderen Teil der Abdeckplane.
3.
Befestigen Sie das seitliche PE-Kunststoffstreifen (3) an den
Befestigungsschrauben der vorderen Umlenkrollen Ø 60.
4.
Befestigen Sie die Abdeckplane auf der Oberseite der vorderen
Getriebekästen mittels der entsprechenden Klemmplatte (2)
und den Nieten (1).
5.
Schneiden Sie die überstehende Abdeckplane ab.
Jetzt können Sie den automatischen Heckverschluss so einstellen,
dass beim Ausfahren der Abdeckplane, sei es hand- oder
motorbetrieben,
bei
Erreichen
Heckverschluss automatisch herabgelassen wird.
6.
Fahren Sie die Abdeckplane aus (manuell oder elektrisch je nach eingebauter Ausführung) und decken Sie die Mulde
ab (Abb. 1).
40 - Montageanleitung - Sigillo
M
ONTAGE DER
der
Abdeckplane
des
Endanschlages
Zur Ausführung bestimmter Wartungsarbeiten ist der Zugang zum Innenraum der Kippmulde
erforderlich. Stellen Sie sicher, dass dieser leer und sauber ist, um ein Ausrutschen bzw.
Hinfallen zu vermeiden. Tragen Sie dabei entsprechende Schutzkleidung.
ALLE WARTUNGSARBEITEN SIND BEI STILLSTEHENDEM FAHRZEUG UND
AUSGESCHALTETEN ANLAGEEINRICHTUNGEN AUSZUFÜHREN.
LAUFEN SIE NICHT AUF DER ABDECKPLANE!
®
Z
USATZAUSSTATTUNG
an
der
der
WARNUNG!
Der Hersteller lehnt jegliche Haftung ab.
