MARCOLIN Sigillo Montageanleitung Seite 49

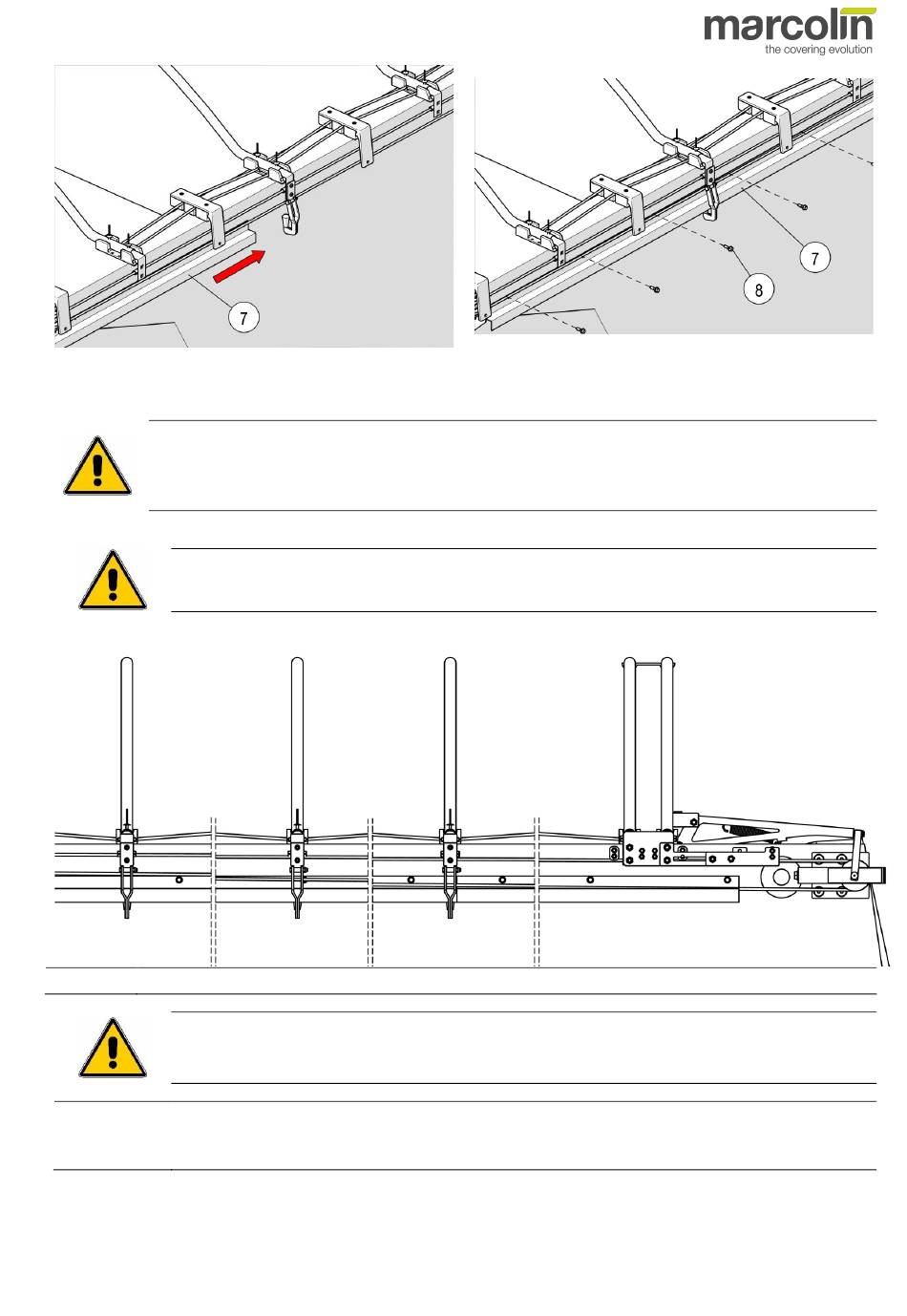

7. Bordwand der Mulde aufbohren und Z-Seitenführung mit den mitgelieferten, selbstschneidenden Schrauben (8)
befestigen.
Die mitgelieferten, selbstschneidenden Schrauben mit dem eigenen Drehmomentschlüssel festschrauben,
Nun können die übrigen Hakenverschlüsse positioniert werden.
Ab nun ist die Positionierung im gleichen Abstand der beweglichen Windschutz-Hakenverschlüsse eine
8. Mit der Montage der weiteren Hakenverschlüsse fortsetzen, wie beispielsweise in der Zeichnung gezeigt ist:
Hinweis:
Wenn Behinderungen für den Lauf der Abdeckung auftreten, die Höhe der Z-Seitenführung überprüfen.
Es wird empfohlen, jeden einzelnen beweglichen Hakenverschluss sehr sorgfältig zu positionieren, um
Durchmesser der hinteren Scheibe, Abmessungen der Seitenführung, Anordnung der Hakenverschlüsse sind
Hinweis:
ausschlaggebend für einen einwandfreien Betrieb des Befestigungssystems. Eine Seitenführung mit vom Standard
abweichenden Maßen oder eine hintere Riemenscheibe, die falsch positioniert ist, könnten die einwandfreie Funktion
beeinträchtigen.
mit Werten bis max.:
6 N m für Kippmulden aus Aluminium
9 N m für Kippmulden aus Stahl
unbedingte Voraussetzung für die einwandfreie Funktion der Abdeckung.
Funktionsstörungen während der Bewegung zu vermeiden.
WICHTIG!
ACHTUNG!
ACHTUNG!
®
Montageanleitung - Sigillo - 49
