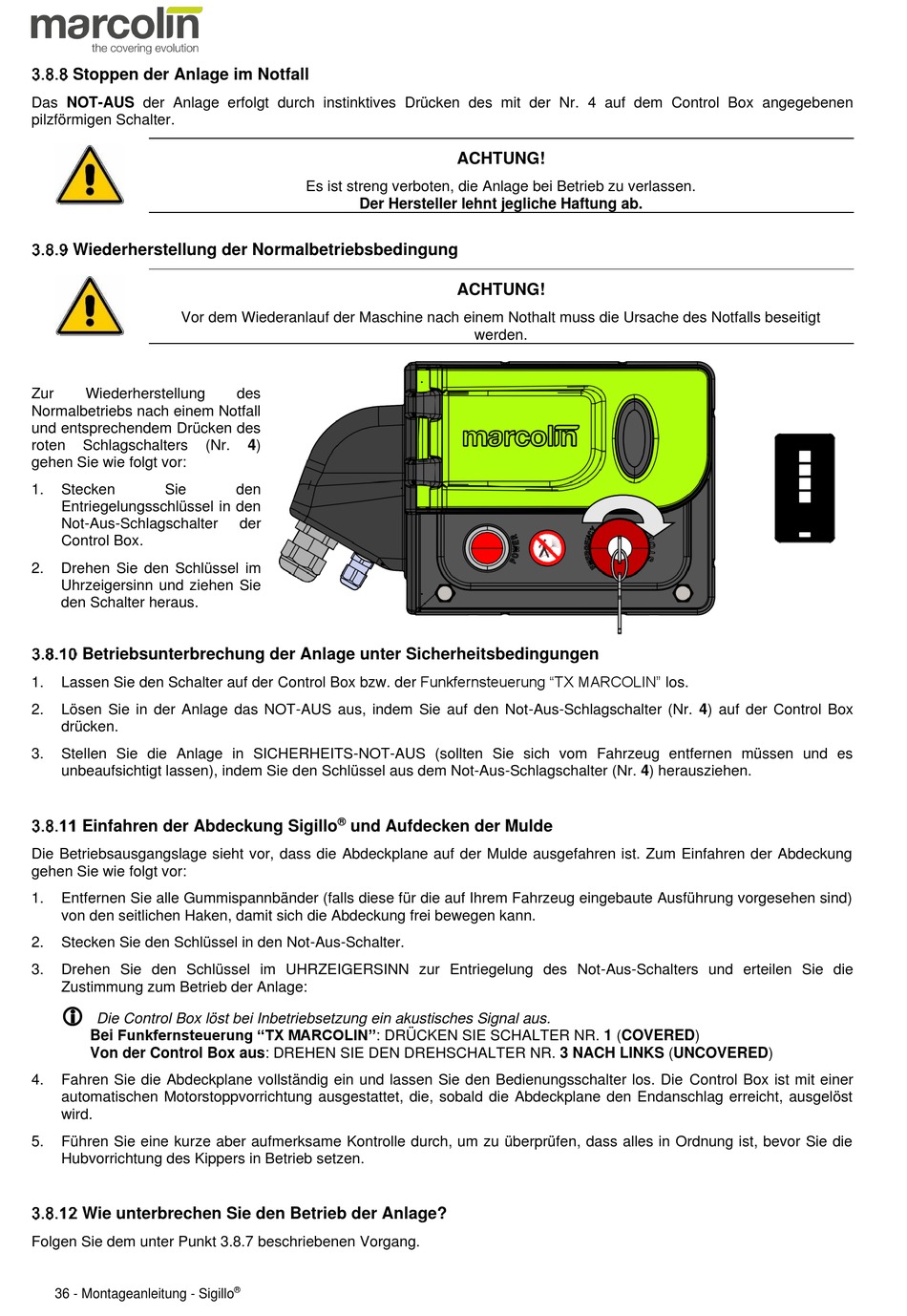

Stoppen der Anlage im Notfall
Das NOT-AUS der Anlage erfolgt durch instinktives Drücken des mit der Nr. 4 auf dem Control Box angegebenen
pilzförmigen Schalter.
Wiederherstellung der Normalbetriebsbedingung
Vor dem Wiederanlauf der Maschine nach einem Nothalt muss die Ursache des Notfalls beseitigt
Zur
Wiederherstellung
Normalbetriebs nach einem Notfall
und entsprechendem Drücken des
roten
Schlagschalters
gehen Sie wie folgt vor:
1.
Stecken
Sie
Entriegelungsschlüssel in den
Not-Aus-Schlagschalter
Control Box.
2.
Drehen Sie den Schlüssel im
Uhrzeigersinn und ziehen Sie
den Schalter heraus.
Betriebsunterbrechung der Anlage unter Sicherheitsbedingungen
Lassen Sie den Schalter auf der Control Box bzw. der Funkfernsteuerung "TX MARCOLIN" los.
1.
2.
Lösen Sie in der Anlage das NOT-AUS aus, indem Sie auf den Not-Aus-Schlagschalter (Nr. 4) auf der Control Box
drücken.
3.
Stellen Sie die Anlage in SICHERHEITS-NOT-AUS (sollten Sie sich vom Fahrzeug entfernen müssen und es
unbeaufsichtigt lassen), indem Sie den Schlüssel aus dem Not-Aus-Schlagschalter (Nr. 4) herausziehen.
Einfahren der Abdeckung Sigillo
Die Betriebsausgangslage sieht vor, dass die Abdeckplane auf der Mulde ausgefahren ist. Zum Einfahren der Abdeckung
gehen Sie wie folgt vor:
1.
Entfernen Sie alle Gummispannbänder (falls diese für die auf Ihrem Fahrzeug eingebaute Ausführung vorgesehen sind)
von den seitlichen Haken, damit sich die Abdeckung frei bewegen kann.
2.
Stecken Sie den Schlüssel in den Not-Aus-Schalter.
3.
Drehen Sie den Schlüssel im UHRZEIGERSINN zur Entriegelung des Not-Aus-Schalters und erteilen Sie die
Zustimmung zum Betrieb der Anlage:
Die Control Box löst bei Inbetriebsetzung ein akustisches Signal aus.
Bei Funkfernsteuerung "TX MARCOLIN": DRÜCKEN SIE SCHALTER NR. 1 (COVERED)
Von der Control Box aus: DREHEN SIE DEN DREHSCHALTER NR. 3 NACH LINKS (UNCOVERED)
4.
Fahren Sie die Abdeckplane vollständig ein und lassen Sie den Bedienungsschalter los. Die Control Box ist mit einer
automatischen Motorstoppvorrichtung ausgestattet, die, sobald die Abdeckplane den Endanschlag erreicht, ausgelöst
wird.
5.
Führen Sie eine kurze aber aufmerksame Kontrolle durch, um zu überprüfen, dass alles in Ordnung ist, bevor Sie die
Hubvorrichtung des Kippers in Betrieb setzen.
Wie unterbrechen Sie den Betrieb der Anlage?
Folgen Sie dem unter Punkt 3.8.7 beschriebenen Vorgang.
36 - Montageanleitung - Sigillo
Es ist streng verboten, die Anlage bei Betrieb zu verlassen.
Der Hersteller lehnt jegliche Haftung ab.
des
(Nr.
4)
den
der
®
und Aufdecken der Mulde
®
ACHTUNG!
ACHTUNG!
werden.
