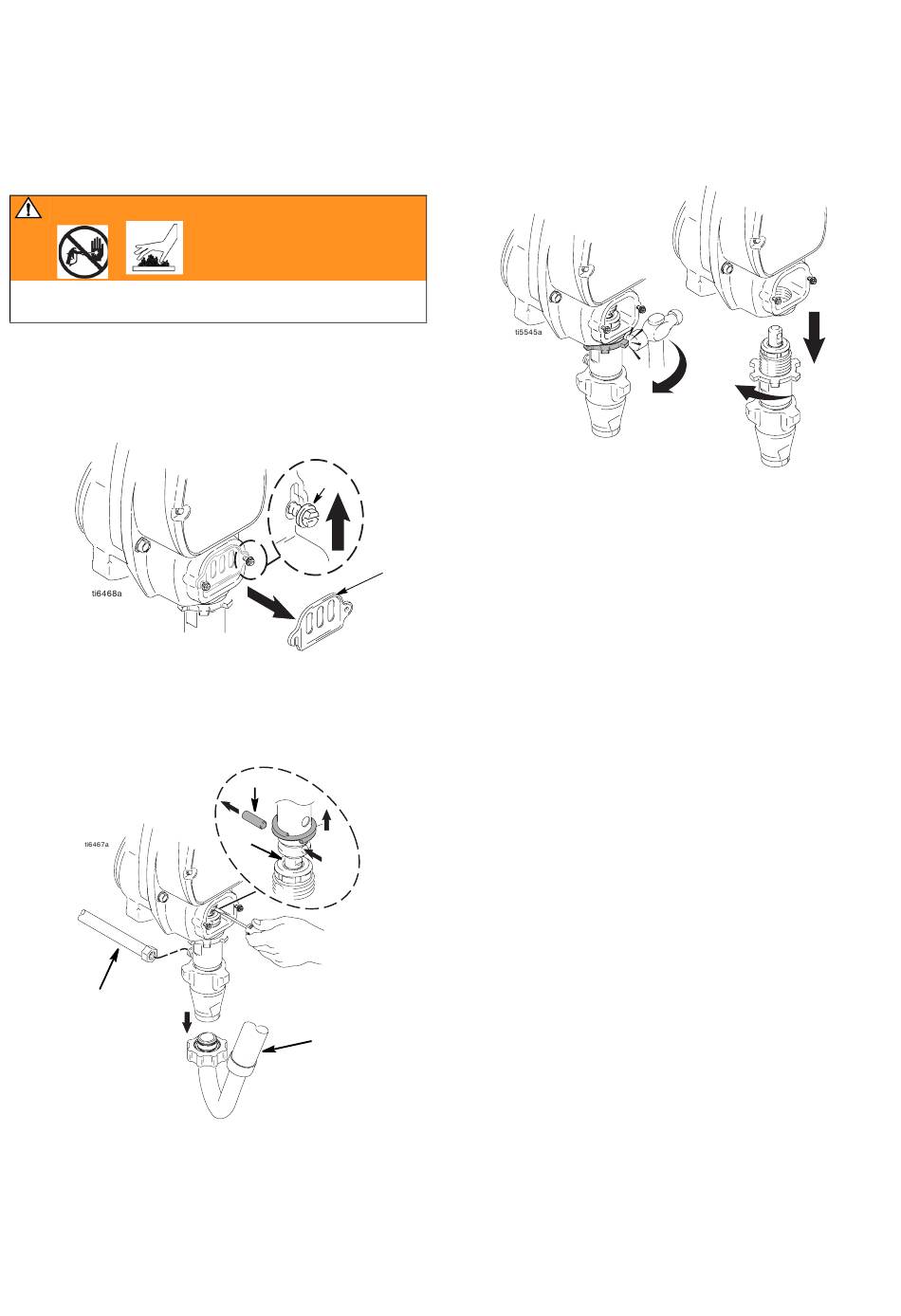

Ausbau
1.
Pumpe spülen.
WARNUNG
Lesen Sie die Warnhinweise "Gefahr durch Materialeinsprit-
zung" auf Seite 3 sowie "Verbrennungsgefahr" auf Seite 4
2.
Druck entlasten, Seite 5.
3.
A
. 16. Die Pumpe so anhalten, dass sich die Kolbenstange
BB
(201) am unteren Umschaltpunkt befindet.
4.
A
. 15. Zwei Schrauben (32) lösen und die
BB
Kolbenstangenabdeckung (107) abnehmen.
A
. 15
BB
5.
A
. 16. Schlauch (118) und Ansaugschlauch (57) abnehmen.
BB
Schraubendreher verwenden; Haltefeder nach oben drücken;
Stift (31) herausdrücken.
118
A
. 16
BB
14
Unterpumpe
32
107
31
201
57
6.
A
. 17. Zum Lösen der Gegenmutter fest mit einem Hammer
BB
auf die Mutter schlagen. Die Pumpe losschrauben.
A
. 17
BB
Reparatur
Anleitungen zur Pumpenreparatur: siehe Betriebsanleitung
309250.
Unterpumpe
311019D
