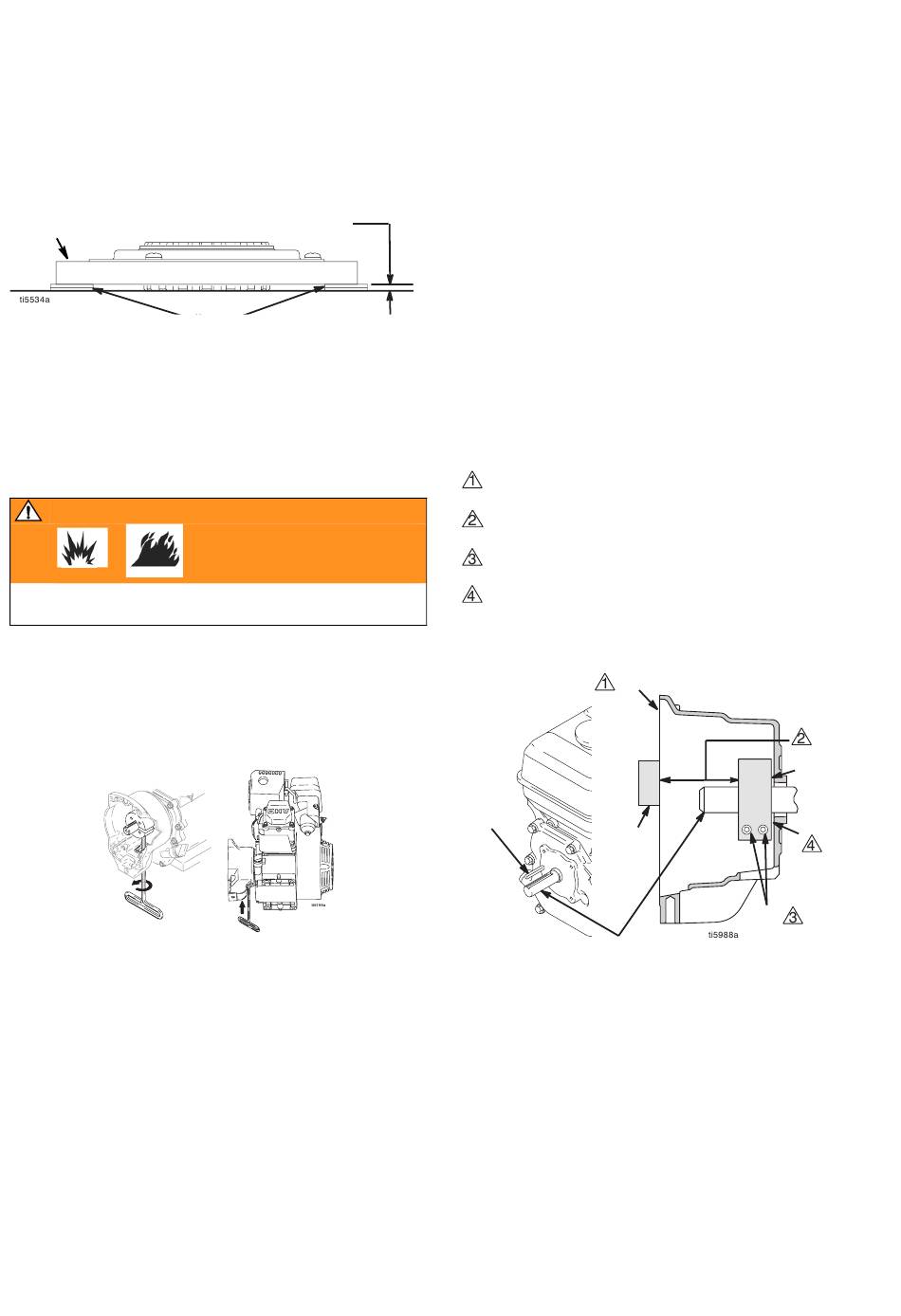

Installation
Kupplungsscheibe
1. A . 8. Zwei Stapel zu zwei Cent auf eine glatte Oberfläche der
BB
Werkbank legen.
2. Die Kupplungsscheibe (39) auf zwei Cent-Stapel legen.
3. Die Nabenmitte nach unten auf die Werkbank drücken.
39
Pfennigstücke
A . 8
BB

Ausbau der Klammer

1. Ausbau des Motors durchführen.
WARNUNG
Benzin kann ausfließen und einen Brand oder eine Explosion
verursachen, wenn der Motor zur Seite geneigt wird.
2. Benzin laut Honda-Betriebsanleitung aus dem Motor ablassen.
3. A . 9. Motor so zur Seite legen, dass sich der Tank unten und
BB
der Luftreiniger oben befindet.
4. A . 10. Die zwei Schrauben (36) an der Klammer (38) lösen.
BB
5. Einen Schraubenzieher in den Schlitz in der Klammer (38)
drücken und die Klammer entfernen.
A . 9
BB
Einbau der Klammer
1. A . 10 Motorwellenkeil (37) einbauen
BB
2. Die Klammer (38) auf die Motorwelle (A) klopfen. Den unter
Hinweis 2 angegebenen Abstand einhalten. Die abgeschrägte
Seite muss zum Motor gerichtet sein.
3. Abstand überprüfen: Einen steifen, geraden Stahlblock (B) über
die Vorderfläche des Kupplungsgehäuses (45) legen. Mit einem
genauen Messgerät den Abstand zwischen dem Block und der
Vorderfläche der Klammer messen. Die Klammer nach Bedarf
einstellen. Die beiden Schrauben (36) mit einem Drehmoment
von 14 ± 1,1 Nm festziehen.
10
3,0+0,25 mm
Getriebesatz/Kupplungsscheibe/Klammer
4. Die Kupplungsscheibe (39) auf die Motorantriebswelle setzen.
5. Vier Schrauben (36) und Federringe (35) einsetzen und mit
14 Nm festziehen.
Getriebesatz
6. A . 6. Den O-Ring (44e) anbringen.
BB
7. Die Ritzelwelle (44c) mit einem Plastikhammer hineinklopfen.
8. Den Haltering (44d) so einbauen, dass die abgeschrägte Seite
nach oben weist.
9. A . 5. Den Getriebesatz mit der Kupplungsplatte nach oben auf
BB
die Werkbank legen.
10. Loctite auf die Schrauben auftragen. Vier Schrauben (42) und
Federringe (35) installieren. Die Schrauben abwechselnd mit
14 Nm festziehen, bis die Kupplungsplatte sicher gehalten wird.
Zur Befestigung der Kupplungsplatte Gewindelöcher verwenden.
11. A . 4. Den Getriebesatz (44) mit vier Schrauben (18) installieren.
BB
12. Die (+) und (–) Kupplungsstecker am Kabelbaum anschließen.
Vorderfläche des Kupplungsgehäuses
39,37±0,25 mm
Mit 14 ± 1,1 Nm festziehen
Schräge auf dieser Seite
45
37
B
A
A . 10
BB
37
36
