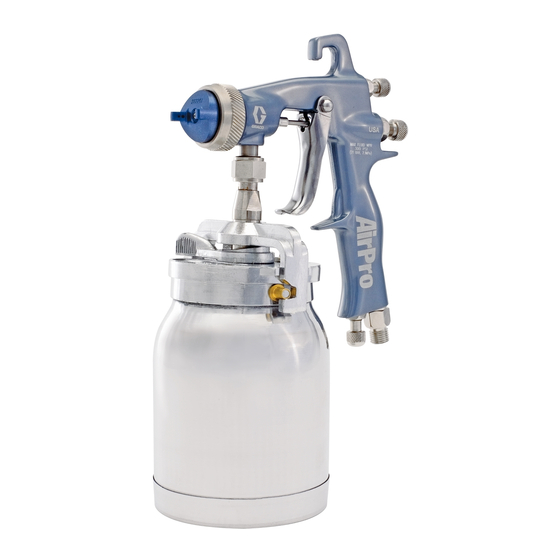

Anweisungen/Teile ™ AirPro Saugbecherzufuhr- 313079G Luftspritzpistole Konventionelle, HVLP- und normenkonforme Pistolen für Industriespezialanwendungen. Max. Lufteingangsdruck 100 psi (0,7 MPa, 7 bar) Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung gründlich durch. Bewahren Sie diese Anweisungen an einem sicheren Ort auf.
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Beachten Sie unbedingt diese Warnhinweise. Weitere, produktspezifische Hinweise befinden sich an den entsprechenden Stellen in dieser Anleitung.
Nehmen Sie keine Veränderungen oder Modifikationen an dem Gerät vor. • Setzen Sie das Gerät nur für den vorgesehenen Zweck ein. Wenn Sie Fragen haben, wenden Sie sich an den Graco-Händler. • Verlegen Sie Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, beweglichen Teilen oder heißen Oberflächen.
Falls Sie ein Lufteinstellventil wünschen, Die Spritzpistole durch Anschluss an einen verwenden Sie ein einstellbares von Graco zugelassenen leitfähigen Luftventil von Graco (234784). Materialzufuhrschlauch erden. 1. Die Druckluftzufuhr ausschalten. Spülung vor der Inbetriebnahme 2. Ein Absperrventil (nicht im Lieferumfang des Geräts...
Setup Einstellung des Spritzbildes 1. Die Luftkappe zum Erzielen des gewünschten Spritzbildes drehen. Siehe Luftkontrollventil Materialkontrollventil Lufteinlassventil ti11097a 6. Zum Reduzieren des Materialflusses das Materialkontrollventil im Uhrzeigersinn ti4839a drehen. • Wenn das Materialkontrollventil bis zum 2. Um ein volles Spritzbild zu erzielen, das Anschlag im Uhrzeigersinn gedreht Lufteinstellventil öffnen, indem Sie es den wurde, tritt nur Luft aus der Pistole aus.
Betrieb Betrieb Bei einem unregelmäßigen Spritzmuster siehe Problembehandlung, Seite 10. Wird die HVLP-Spritzpistole anstelle einer herkömmlichen Luftspritzpistole verwendet, sind zur Lackierung eines Werkstückes Druckentlastung möglicherweise weniger Armbewegungen erforderlich. Dies ist auf die durch den 1. Die Luftzufuhr zur Pistole abstellen. niedrigeren HVLP-Luftdruck erzeugte geringere Spritzgeschwindigkeit und größere 2.
Tägliche Wartung der Pistole Tägliche Wartung der Pistole 1. Eine Druckentlastung durchführen, Seite 7. 2. Eventuelle Farbe im Becher beseitigen. 3. Den Becher mit einer kleinen Menge Lösungsmittel füllen. Allgemeine Aufgaben 4. In einen geerdeten Abfallbehälter aus Führen Sie eine Druckentlastung Metall spritzen, bis das Gerät sauber ist.
Tägliche Wartung der Pistole Reinigung von Düse und 5. Luftkappen-Haltering (14) und Luftkappe (13) installieren. Luftkappe 1. Die Luftkappe (13) abnehmen, die Pistole Beim Wiederzusammenbau darauf abziehen, die Düse (11) abnehmen, und achten, dass die Luftkappe der an der beide Teile in eine verträgliche Seite der Düse aufgeätzten Farbe Reinigungslösung legen.
Problembehandlung Problembehandlung Problem Ursache Lösung Spritzbild Normales Spritzbild. Keine Maßnahme erforderlich. Richtig Spritzbild Luftkappe oder Materialdüse Die Luftkappe um 180° drehen. verschmutzt oder beschädigt. Wenn das Spritzbild der Luftkappe folgt, liegt das Problem an der Luftkappe (13). Reinigen und überprüfen. Wenn das Spritzbild nicht korrigiert wurde, muss die Luftkappe ausgetauscht werden.
Seite 11
Problembehandlung Problem Ursache Lösung Pistole spritzt nicht Leerer Becher. Becher füllen. Materialkontrollventil (8) zu weit im Ventil (8) nach links korrigieren. Uhrzeigersinn gedreht. Zu starke Gegenluft Materialdüse (11) locker. Materialdüse (11) festziehen. Materialdüsendichtung (19) Die Dichtung (19) auswechseln. beschädigt. 313079G...
Reparatur Reparatur 5. Feder (28) entfernen und die Luftventilbaugruppe (6) aus der Rückseite der Pistole herausdrücken. Die Luftventilbaugruppe (6) und die Eine Druckentlastung durchführen, Seite 7. U-Becher-Dichtung (20) nach Bedarf auswechseln. Zum Installieren der Zu den Referenznummern siehe Teile, Seite 14. U-Becher-Dichtung Werkzeug (33) verwenden.
Reparatur Wiedereinbau 4. Wellenscheibe (18) mit Hohlseite zum Pistolenkörper installieren. Schmieren und 1. Luftregelventil-Baugruppe (5) mit Gewindehalterung am Abzugsstift (10) vollständig gegen den Uhrzeigersinn ganz anbringen. Abzug (10), Abzugsstift (21) nach außen gedrehtem Ventil installieren. und Abzugsmutter (22) installieren. Mit 85-90 in-lb (9,6 - 10,2 N•m) anziehen. Mit 15-20 in-lb (1,7 - 2,2 N•m) anziehen.
Teile Teile Vor Installation der Düse (11) den Abzug ziehen. Den Spreizer (15) mit dem verjüngten Ende zur Pistolenhinterseite einsetzen. Den U-Becher (16) mit dem offenen Ende zur Pistolenvorderseite einsetzen. ti11225a Schmiermittel auftragen. Leichtes Gewindesicherungsmittel auftragen. Hoher Gewindesicherungsmittel auftragen. Mit 85-90 in-lb (9,6 - 10,2 N•m) anziehen. Mit 15 - 20 in-lb (1,7-2,2 N•m) anziehen.
Graco Standard-Garantie Graco garantiert, dass alle in diesem Dokument erwähnten Geräte, die von Graco hergestellt worden sind und den Namen Graco tragen, zum Zeitpunkt des Verkaufs an den Erstkäufer frei von Material- und Verarbeitungsschäden sind. Mit Ausnahme einer speziellen, erweiterten oder eingeschränkten Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird.
