Anweisungen - Teile

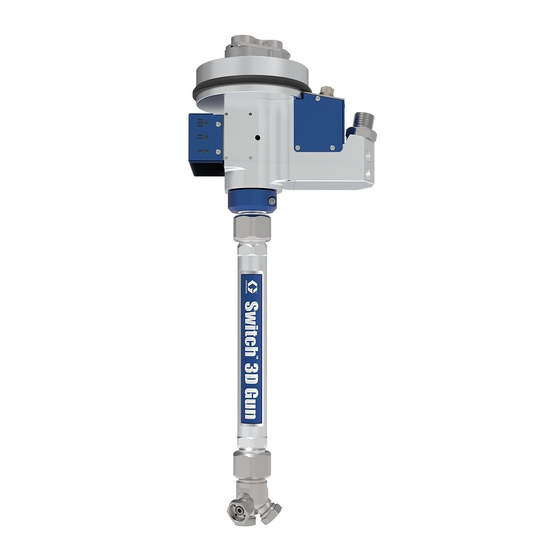

Switch
Edelstahl-Pistole
Schwenkbarer Applikator für Dichtungsroboteranwendungen.
Nur fürden professionellen Gebrauch
Nicht für den Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen.
Informationen zu den einzelnen Modellen sowie über die jeweiligen zulässigen Betriebsüberdrücken finden Sie auf Seite 3.
Wichtige Sicherheitsanweisungen
Lesen Sie vor der Benutzung des Geräts alle Warnungen
und Anweisungen in diesem Handbuch. Bewahren Sie
diese Anweisungen sorgfältig auf.
Modellnummern
25T991
25T992
25T993
™
3D
Modellnummern
25T994
25T995
25T996
3A8840C
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Switch 3D 25T991
Inhaltszusammenfassung für Graco Switch 3D 25T991
- Seite 1 Anweisungen - Teile ™ Switch Edelstahl-Pistole 3A8840C Schwenkbarer Applikator für Dichtungsroboteranwendungen. Nur fürden professionellen Gebrauch Nicht für den Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen. Informationen zu den einzelnen Modellen sowie über die jeweiligen zulässigen Betriebsüberdrücken finden Sie auf Seite 3. Wichtige Sicherheitsanweisungen Lesen Sie vor der Benutzung des Geräts alle Warnungen und Anweisungen in diesem Handbuch.
-
Seite 2: Inhaltsverzeichnis
Demontage der Switch 3D Edelstahl-Pistole ..17 Graco-Standardgarantie ......52 Zusammenbau der Switch 3D Edelstahl-Pistole. . . 20 Testen vor der Installation . -
Seite 3: Sachverwandte Handbücher
Modelle Sachverwandte Handbücher Handbuch auf Englisch Beschreibung 3A8066 Montagesatz für Switch 3D-Pistole Modelle Maximaler Artikel- Düsenkonfiguration Serie Betriebsdruck Materialöffnungs-Optionen Sensortypen Kabeltyp in Grad psi (MPa, bar) Ein Anschluss ein Material Keine Sensoren 25T991 5 Pin ohne Kreislauf Ein Anschluss ein Material Temperatur 5-polig und 25T992... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 5 Warnhinweise WARNUNG VERBRENNUNGSGEFAHR Geräteoberflächen und erwärmte Flüssigkeiten können während des Betriebs sehr heiß werden. Um schwere Verbrennungen zu vermeiden: • Niemals heißes Material oder heiße Geräte berühren. PERSÖNLICHE SCHUTZAUSRÜSTUNG Zur Vermeidung von schweren Verletzungen wie zum Beispiel Augenverletzungen, Gehörverlust, Einatmen giftiger Dämpfe und Verbrennungen muss im Arbeitsbereich angemessene Schutzkleidung getragen werden.
-
Seite 6: Übersicht
Übersicht Übersicht Beschreibung Die Switch 3D Edelstahl-Pistole ist für die Verarbeitung der meisten Arten von Einkomponenten-Kleb- und Dichtstoffen mit mittlerer bis hoher Viskosität ausgelegt. Die Switch 3D Edelstahl-Pistole ist ein Hochdruck-Edelstahl- Materialapplikator mit mehreren Düsen für Die Magnetventile, die die Kolben für die Materialventile Roboteranwendungen, der hohe Präzision und Qualität betätigen, sind zur einfachen Wartung extern montiert. -
Seite 7: Komponentenidentifizierung
Komponentenidentifizierung Komponentenidentifizierung Hauptbaugruppe Legende: A. Düsenkopf- und Materialrohrbaugruppe B. Sicherungsring-Baugruppe C. Zentralgehäuse-Baugruppe D. Anschluss-Gehäuse E. Drehbare Kammer Baugruppe aus Stangenabsperrventil und Luftzylinder 3A8840C... -
Seite 8: Installation
Widerstand in dieser Höhe messen kann. Düsen zu halten. Materialzufuhrbehälter: Die örtlich gültigen Vorschriften Bevor Sie mit der Installation der Graco Switch 3D Edelstahl- befolgen. Pistole beginnen, lesen Sie die Beschreibung auf Seite 6, und dieKomponentenidentifizierung auf Seite 7, um mit Beim Spülvorgang eingesetzte Lösungsmitteleimer: Die... -
Seite 9: Lasd-Düsenaufsatz
Installation Roboter-Montageflansch Düsen Befestigen Sie den Montageflansch mit den HINWEIS: Die Düsen sind nicht im Lieferumfang der erforderlichen Schrauben, die im Montagesatz Switch 3D Edelstahl-Pistole enthalten und müssen Switch 3D Edelstahl-Pistole enthalten sind, an entsprechend den Kundenspezifikationen separat der sechsten Achse des Roboters. erworben werden. -
Seite 10: Schlauchanschlüsse
Installation Schlauchanschlüsse ACHTUNG Nur Druckluftfittings verwenden, die für eine Temperatur zugelassen sind, die größer oder gleich der Betriebstemperatur des Materialausgabesystems sind. Druckluftfittings, die nur für niedrigere Temperaturen zugelassen sind, können schmelzen und die Switch 3D Edelstahl-Pistole beschädigen. Die Luftzufuhr wird an die Switch 3D Edelstahl-Pistole mit einem 8-mm-Polyurethanschlauch an den Winkel- Drehgelenkanschluss (512) an der Seite des Drehgelenkgehäuses (511) angeschlossen. -
Seite 11: Ungehinderte Bewegung Prüfen
Installation Ungehinderte Bewegung prüfen Trennen Sie das Fitting für die Zuluft (D) vom Anschlussstück für das Zuluft-Winkelstück (F). Nachdem die Installation der Schläuche und Kabel Befestigen Sie das Y-Fitting des Einlassventils an abgeschlossen ist, muss die ungehinderte Bewegung durch der PCF-Montageplatte (C). Siehe A . -
Seite 12: Bedienung
Bedienung Bedienung Spülen der Switch 3D Edelstahl-Pistole Übersicht über den Betrieb Die Switch 3D Edelstahl-Pistole spritzt Materialbänder auf einen Untergrund. Die Höhe und Breite der Materialperle ist Um Brände und Explosionen zu vermeiden, Gerät und abhängig von der Düsenauswahl, der Fließgeschwindigkeit Abfallbehälter immer erden. -
Seite 13: Wartung
Anwendungsfall separat bewertet werden. Basierend auf der durchschnittlichen Nutzung wird Satz für die jährliche Wartung, 25U328 einmal pro Jahr und Wartungssatz, 25T485 einmal alle zwei Jahre zur Wartung bereitgestellt (siehe Seite 36). Diese beiden Sätze können über Graco erworben werden. 3A8840C... -
Seite 14: Faktoren, Die Die Lebensdauer Der 3D-Pistole Beeinflussen
Recycling und Entsorgung Recycling und Faktoren, die die Lebensdauer der 3D-Pistole beeinflussen Entsorgung Die Wartungstabelle sollt als Richtlinie für die Häufigkeit von Ende der Produktlebensdauer Wartungsarbeiten herangezogen werden. Auch die folgenden zusätzlichen Faktoren können die Lebensdauer der Switch 3D Edelstahl-Pistole beeinflussen: Das Produkt an seinem Gebrauchsende auseinander nehmen und auf verantwortungsvolle Weise recyceln. -
Seite 15: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS: Vor der Überprüfung oder Reparatur der 3D Pistole Druckentlastung, Seite 12, durchführen Problem Ursache Lösung Luft entweicht aus der Switch 3D Verschlissene Dichtung Dichtung austauschen. Edelstahl-Pistole. Luftanschlüsse locker oder Luftanschlüsse festziehen. verschlissen O-Ringe verschlissen. O-Ringe ersetzen. Endkappenschrauben locker Schrauben festziehen. -
Seite 16: Reparatur
Reparatur Reparatur Entfernen Sie die Schrauben, mit denen das Drehgelenkgehäuse (511) am Verdrehsicherungsbügel befestigt ist. Lösen Sie die drei Schrauben, mit denen die Switch 3D Um ernsthafte Verletzungen durch unter Druck stehendes Edelstahl-Pistole am Roboter-Montageflansch befestigt Material zu vermeiden, entlasten Sie den Druck, bevor Sie ist. -
Seite 17: Demontage Der Switch 3D Edelstahl-Pistole
Reparatur Demontage der Switch 3D Entfernen Sie den Widerstandstemperatursensor (609), den Druckwandler (610) und die Edelstahl-Pistole 10-mm-Unterlegscheiben (607), falls vorhanden. Die alten Unterlegscheibendichtungen sind vor Die Switch 3D Edelstahl-Pistole kann nach dem Entfernen dem Zusammenbau gegen neue auszutauschen. vom Roboter demontiert werden. Siehe Entfernen der Siehe A . -
Seite 18: Pneumatischen Teil Entfernen
Reparatur Entfernen Sie den pneumatischen Teil Kolben (404) aus dem Luftzylindergehäuse (409) herausnehmen. Führungsringe (406) und O-Ringe (407) Die Luftzylinderbaugruppe (401-417) und die Nadelkugel- entsorgen. Absperrventile (418) werden zusammen entfernt, indem die drei M5 Innensechskant-Schrauben (408) entfernt werden. HINWEIS: Achten Sie darauf, dass die Nadelkugelabsperrventile (418) beim Herausziehen aus dem Gehäuse nicht beschädigt oder verbogen werden. -
Seite 19: Zentralgehäuse Entfernen
Reparatur Ausbau des Düsenadapters Klopfen Sie das Zentralgehäuse (301) mit einem weichen Hammer aus dem Drehgelenkgehäuse (511). Lösen Sie die Spannschraubenmutter (101), indem Sie Siehe A . 19. sie gegen den Uhrzeigersinn drehen, so dass sie auf das Hauptgehäuse der Switch 3D Edelstahl-Pistole zeigt. Durch die Drehung der Mutter wird die 3-Kopf- Adapterbaugruppe (105) von der langen Rohrbaugruppe (103) getrennt. -
Seite 20: Zusammenbau Der Switch 3D Edelstahl-Pistole
Reparatur . 20 Zusammenbau der Switch 3D Führen Sie den Stützring (510) in das Ende der größeren Bohrung des Drehgelenkgehäuses (511) ein, Edelstahl-Pistole bis der Stützring rechtwinklig am Innenansatz anliegt. Tragen Sie eine dünne Schicht Lithiumfett auf die HINWEIS: Es wird empfohlen, vor der Montage den Satz für Außenseite des O-Rings am Rotationsdichtring (508) die jährliche Wartung, 25U328 auf Seite36zu verwenden. - Seite 21 Reparatur Materialverteilerring (509) in die Bohrung des Montieren Sie die O-Ringe (505) und Luftdichtungen Drehgelenkgehäuses (511) einsetzen. Es wird (506) auf dem Luftverteilerringlager (504). empfohlen, dazu das Werkzeug zum Einsetzen/ Siehe A . 24. Entfernen der Materialdichtung, 17V972 auf Seite 38 und einen weichen Gummihammer zu verwenden.
-
Seite 22: Zentralgehäuse-Baugruppe
Reparatur Zentralgehäuse-Baugruppe Montage des Materialrohrs Tragen Sie eine dünne Schicht Lithiumfett auf die Eine dünne Schicht Lithiumfett auf die Adapterdichtung Dichtungsdurchmesser des Zentralgehäuses (301) auf (102) auftragen und in das Ende des Mittelgehäuses und setzen Sie ihn in das Drehgelenkgehäuse (511) ein. (301) einbauen. - Seite 23 Reparatur Setzen Sie die Passstifte der 3-Kopf-Adapterbaugruppe (105) in die lange Rohrbaugruppe (103) ein. Drehen Sie die Spannmutter vom Drehgelenkgehäuse aus betrachtet im Uhrzeigersinn, so dass die Gewinde der langen Rohrbaugruppe (103) und der 3-Kopf-Adapterbaugruppe (105) gleichzeitig ineinander greifen. Ziehen Sie die Mutter mit einem Drehmoment von 101,69 N•m (75 ft-lbs) an.
-
Seite 24: Montage Des Anschlussgehäuses
Reparatur . 34 . 32 Montage des Anschlussgehäuses Federn (403) und Zylinderabdeckung (402) einbauen. M4 Innensechskant-Schrauben (401) durch den Tragen Sie eine dünne Schicht Lithiumfett auf den O-Ring Zylinderdeckel in das Luftzylindergehäuse (409) (613) auf und setzen Sie ihn auf das Drehgelenkgehäuse einbauen. - Seite 25 Reparatur Befestigen Sie die innere Abdeckung (513) mit zwei M3-Flachkopfschrauben (515) an der Drehgelenkgehäusebaugruppe (511) und ziehen Sie sie mit einem Drehmoment von 0,9 N•m (8 in-lb) an. Tragen Sie eine dünne Schicht Lithiumfett auf die Luftdichtung (514) auf. Setzen Sie die Passstifte des Luftventilverteilers (516) auf das Drehgelenkgehäuse (511).
-
Seite 26: Testen Vor Der Installation
Reparatur Testen vor der Installation Montieren Sie die Abdeckplatten einschließlich der äußeren blauen Abdeckung (520), der beiden seitlichen blauen Abdeckungen (605) und der oberen blauen Wenn die Switch 3D Edelstahl-Pistole nach einer größeren Abdeckung (606) mit zwölf M3 BHCS-Schrauben (514), Reparatur oder Wartung zusammengebaut wurde, wird die mit einem Anzugsmoment von 1,35 N•m (12 in-lbs) empfohlen, einen Funktionstest durchzuführen, bevor die... -
Seite 27: Teile
Teile Teile Teile-Legende . 40 Legende: A. Montage von Düsenkopf und Materialrohr Seite 28 B. Feststellring-Baugruppe Seite 29 C. 3D Mittelgehäuse Seite 29 D. Anschluss-Gehäuse Seite 32 E. Drehgelenkkammer Seite 31 Baugruppe aus Stangenabsperrventil und Luftzylinder Seite 28 3A8840C... -
Seite 28: Montage Von Düsenkopf Und Materialrohr
Teile Montage von Düsenkopf und Materialrohr Teileliste für die Montage von Düsenkopf und Materialrohr Modellnummer Pos. Teil Beschreibung 25T991 25T992 25T993 25T994 25T995 25T996 15N245 MUTTER, Spannschraube, Verriegelung 17V839 DICHTUNG, Adapter 25U248 ROHR, 3D lang, Baugruppe 15N117 LAGER, Ventilabsperr 25T942 ADAPTER, 3 Kopf, Baug. 0,45,75 25T990 ADAPTER, 3 Kopf, Baug. -
Seite 29: Feststellring-Baugruppe
Teile Feststellring-Baugruppe Feststellring-Teileliste Pos. Teil Beschreibung Menge 201* 17V910 RING, Feststellbaugruppe 17V817 UNTERLEGSCHEIBE 117026 SCHRAUBE, M5x12, SHCS Die Baugruppe 17V910 umfasst die Teile 17V817 und 117026. 3D Mittelgehäuse Liste Mittelgehäuse Pos. Teil Beschreibung Menge 15N233 MITTELGEHÄUSE, 3D 3A8840C... -
Seite 30: Baugruppe Aus Stangenabsperrventil Und Luftzylinder
Teile Baugruppe aus Stangenabsperrventil und Luftzylinder Teileliste für Stangenabsperrventil und Luftzylinder Pos. Teil Beschreibung Menge 116474 SCHRAUBE, INNENSECHSKANT, M4x20 17V818 ABDECKUNG, Zylinder 17V830 FEDER 17V826 KOLBEN 129647 SCHRAUBE, Stell-, SH, Becher, M3x4 mm, ESt 17V832 RING, Führung 17V812 O-RING 108326 SCHRAUBE. M5x20 25U247 GEHÄUSE, Luftzylinder 15N283 DICHTUNG, Luft 17V813 PACKUNG, Nadel... -
Seite 31: Drehgelenkkammer
Teile Drehgelenkkammer Teileliste der Zentralgehäusebaugruppe Pos. Teil Beschreibung Menge Pos. Teil Beschreibung Menge 25U246 VERTEILER, Luftventil 17V893 RING, Staubdichtung 125609 BEFESTIGUNG, Schraube, 17V828 LAGER, Flansch- Innensechskant, M3x0.5x10, ESt SCHRAUBE, Masch., Flachk., 133492 17V890 MAGNETVENTIL, 3/2 Muffe, M6x16 132559 SCHRAUBE, BHCS, M3x6, 25U245 RING, Luftverteilung, Lager Sechskantantrieb 17V821... -
Seite 32: Anschluss-Gehäuse
Teile Anschluss-Gehäuse 3A8840C... -
Seite 33: Teileliste Anschlussgehäuse
Teile Teileliste Anschlussgehäuse Anzahl je Modellnummer Pos. Teil Beschreibung 125386 SCHRAUBE, INNENSECHSKANT, M5x60 25U337 ADAPTER, Einlass, einfach, Edelstahl 133162 DICHTUNG, Unterlegscheibe, 1/2 Zoll BSPP, Edelstahl 132559 SCHRAUBE, BHCS, M3x6, Sechskantantrieb 17U843 DECKEL, Seite, blau 17V844 DECKEL, oben, blau 17V808 DICHTUNG, Unterlegscheibe, 10MM 17V795 SECHSKANTKOPFSCHRAUBE, M10x12, Edelstahl 18C869... -
Seite 34: Sätze Und Werkzeuge
Sätze und Werkzeuge Sätze und Werkzeuge LASD-Düsenbausätze 25U016 und 25U017 Gewindekleber hier auftragen . 41 LASD-Düsen-Stückliste 25U016 und 25U017 Pos. Teil Beschreibung 25U016 25U017 SCHRAUBE, Sechskantkopf, M4-0.7x10 ESt 131805 15N123 KLAMMER 15N118 PLATTE, außen, Düse, 0,5 mm, WC 15N120 PLATTE. außen, Düse, 0,4mm, WC 15N119 DISTANZSTÜCK, Düse, 0,5 mm, WC 15N121 DISTANZSTÜCK, Düse, 0,4mm, WC 25U015 GEHÄUSE, Düse... -
Seite 35: Lasd-Düsenplatten-Bausätze 25U331 Und 25U33235
Sätze und Werkzeuge LASD-Düsenplatten-Bausätze Spray Stream-Adaptersatz, 25U331 und 25U332 25U338 Schlitzbreite HINWEIS: Tragen Sie vor der Montage ein Gleitmittel auf LASD-Düsenplatten-Bausätze 25U331 das Gewinde der Haltemutter (901) auf. und 25U332 Teileliste Teileliste Spray Stream-Adaptersatz, 25U338 Beschreibung Pos. Teil Beschreibung Menge Düsen-Baugruppe, 15N229 MUTTER, Befestigung 25U331... -
Seite 36: Kabelsatz Pcf Zu 3D-Pistole 25U441
Sätze und Werkzeuge Kabelsatz PCF zu 3D-Pistole Satz für die jährliche Wartung, 25U441 25U328 1001 1002 PCF zu 3D-Pistole Kabelsatz Teileliste Pos. Teil Beschreibung Menge STECKER, Durchgang, M12, 1001 121612 MXF, KABEL, GCA, M12 5P, 1002 25U014 M/W. ).5M LG M12-Steckverbindersatz, Teilliste für Wartungssatz, 25U328 Stecker auf Stecker, 15N436... -
Seite 37: Wartungssatz, 25T485
Sätze und Werkzeuge Wartungssatz, 25T485 Lager- und Dichtungssatz, 25U329 Teilliste für Wartungssatz, 25T485 Pos. Teil Beschreibung Menge Lager- und Dichtungssatz Teileliste, UNTERLEGSCHEIBE, 17V817 25U329 Feststellring 17V890 MAGNETVENTIL Pos. Teil Beschreibung Menge 17V893 RING, Staubdichtung 17V813 PACKUNG, Nadel 15N249 LAGER, oben HINWEIS: Der Wartungssatz 25t485 wird für die vorbeugende Wartung der Switch 3D Edelstahl-Pistole alle zwei Jahre auf 15N250 LAGER, unten... -
Seite 38: 8-Poliger Kabelsatz, 15N265
Sätze und Werkzeuge 8-poliger Kabelsatz, 15N265 1201 Teileliste 8-poliger Kabelsatz, 15N265 Pos. Teil Beschreibung Menge 1201 15N265 KABEL, M12, 8-Stift Werkzeug zum Einsetzen/ Entfernen der Materialdichtung, 17V972 1301 Werkzeug zum Einsetzen/Entfernen der Materialdichtung, Teileliste, 17V972 Pos. Teil Beschreibung Menge 1301 17V972 WERKZEUG, Montage 3A8840C... -
Seite 39: Leistungskurven
Leistungskurven Leistungskurven Breite des Spritzbilds im Vergleich zu den Spray Stream- Düsengrößen Die folgenden Tests wurden unter Verwendung eines üblichen PVC-Nahtdichters durchgeführt. Siehe A . 42. • 600.000 Centipoise • Spezifisches Gewicht 0,82 Das untenstehende Diagramm zeigt eine feste Durchflussrate von 9,4 cm³/Sek und eine feste Robotergeschwindigkeit von 300 mm/Sek. -
Seite 40: Materialdruck Im Verhältnis Zu Den Spray Stream-Düsengrößen
Leistungskurven Materialdruck im Verhältnis zu den Spray Stream-Düsengrößen Das Diagramm unten stellt die Drücke für die jeweilige Düse dar, die erforderlich sind, um die Breite zu erreichen, die im Diagramm Breite des Spritzbilds im Vergleich zu den Spray Stream- Düsengrößen dargestellt ist. Siehe A . -
Seite 41: Höhe / Breite Des Spritzbilds Im Verhältnis Zu Cm³/Sek Für Spray Stream-Düsen
Leistungskurven Höhe / Breite des Spritzbilds im Verhältnis zu cm³/Sek für Spray Stream-Düsen Perlspritzbild Spray Spritzbild Höhe / Breite im Verhältnis zu cm³/Sek. 14.1 cc/sec 11.8 cc/sec 9.4 cc/sec Breite 17V676 Düse Höhe . 44 Stream-Düse Der Abstand vom Ziel beeinflusst die Qualität der Grenzschicht zwischen dem Dichtungsstoff und der Metalloberfläche. -
Seite 42: Spritzbilddicke In Abhängigkeit Von Durchflussrate Und Robotergeschwindigkeit Für 0,50 Mm Lasd-Düse, 25U016
Leistungskurven Spritzbilddicke in Abhängigkeit von Durchflussrate und Robotergeschwindigkeit für 0,50 mm LASD-Düse, 25U016 HINWEIS: Die typische Robotergeschwindigkeit beträgt 300 mm/Sek. Die Dicke der Perle wird durch die Robotergeschwindigkeit bestimmt. 0,50 mm LASD-Düse 3000 cc/m in. 3000 cc/m in. 3000 cc/m in. Perle besserer Perle geringerer Qualität... -
Seite 43: Spritzbilddicke In Abhängigkeit Von Durchflussrate Und
Leistungskurven Spritzbilddicke in Abhängigkeit von Durchflussrate und Robotergeschwindigkeit für 0,40 mm LASD-Düse, 25U017 HINWEIS: Die typische Robotergeschwindigkeit beträgt 300 mm/Sek. Die Dicke der Perle wird durch die Robotergeschwindigkeit bestimmt. 0,40 mm LASD-Düse 3000 cc/m in. 3000 cc/m in. 3000 cc/m in. Perle besserer Perle geringerer Qualität... -
Seite 44: Abmessungen
Abmessungen Abmessungen 4.88 in 124 mm 4.5 in OD 115 mm 2.50 in 63.5 mm 14 in 355.6 mm 19.64 in 1.28 in 35.2 mm 498.9 mm . 49 Seitenansicht Typisch für 25T991, 25T992, 25T993, 25T994, 25T995, 25T996 mit LASD-Düsen 4.88 in 124 mm 4.5 in OD... - Seite 45 Abmessungen 4 mm Durchm. 120° 4,05 mm Durchm. +/- 0,03 2 Löcher auf 105 mm Durchm. BC 40° 4.45” Durchm. 113 mm M6 THRU 3 Löcher EQ SP an 103 mm Durchm. BC . 51 Robotermontageflansch, typisch für alle Switch 3D Edelstahl-Pistolen 3A8840C...
-
Seite 46: Schaltpläne
Schaltpläne Schaltpläne 5-poliger und 8-poliger Stecker Schema eines 5-adrigen Kabels 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Pin Nr. Kabelfarbe Braun . 52 Weiß Blau Kabelfarbe Schwarz Grau Pink Gelb Schema eines 8-adrigen Grün Kabels Braun... -
Seite 47: 5-Polig - Kein Sensor Für 25T991 Und 25T994
Schaltpläne 5-polig - kein Sensor für 25T991 und 25T994 Magnetventil Magnetventil Magnetventil SCHALTPLAN 12, 13, 14 VERDRAHTUNGSPLAN MAGNETVENTIL . 53 Schematische Darstellung für 25T991 und 25T994 HINWEIS: Zu den Spezifikationen siehe Elektrische Bauteile Seite 51. 3A8840C... -
Seite 48: 5-Polige Und 8-Polige Anschlüsse Für Temperatur- Und Drucksensoren. Modell-Nr. 25T992, 25T993, 25T995 Und 25T996
Schaltpläne 5-polige und 8-polige Anschlüsse für Temperatur- und Drucksensoren. Modell-Nr. 25T992, 25T993, 25T995 und 25T996 Drucksensor Siehe Anmerkung. Temperatursensor Siehe Anmerkung. Magnet- Magnet- Magnet- ventil ventil ventil 12, 13, 14 SCHALTPLAN VERDRAHTUNGSPLAN MAGNETVENTIL Druck X-Ducer Temperatursensor VERDRAHTUNGSSCHEMA DES SENSORS . 54 Schematische Darstellung für 25T992, 25T993, 25T995 und 25T996 HINWEISE: Für 25T993 und 25T996 Druckwandler und Temperatursensor verwenden. - Seite 49 Schaltpläne 3A8840C...
-
Seite 50: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen Switch 3D Edelstahl-Pistole Metrisch Zulässiger Betriebsüberdruck 3350 psi 23,1 MPa, 231 bar Max. Materialtemperatur 176° F 80° C Mindest-Luftdruck 80 Psi 0,55 MPa, 5,5 bar Maximaler Luftdruck 116 psi 0,8 MPa, 8bar Länge Variiert je nach Düsentyp; maximal: 20,92 Zoll / 532 mm Schwenkhöhe 6”... -
Seite 51: Elektrische Bauteile
Technische Spezifikationen Elektrische Bauteile Teilenummer Beschreibung Elektrische Leistung 17V829 Sensor, Temperatur 100 Ohm Platin Rtd-Sensor 15N089 Messumformer (350 bar, 5000 psi) 10/30 Vdc Eingang, 0,5 bis 4,5 Vdc Ausgang 17V890 Magnetventil 24 VDC 2.88W California Proposition 65 EINWOHNER KALIFORNIENS WARNUNG: Geburts- und Fortpflanzungsschäden – www.P65warnings.ca.gov. 3A8840C... -
Seite 52: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
