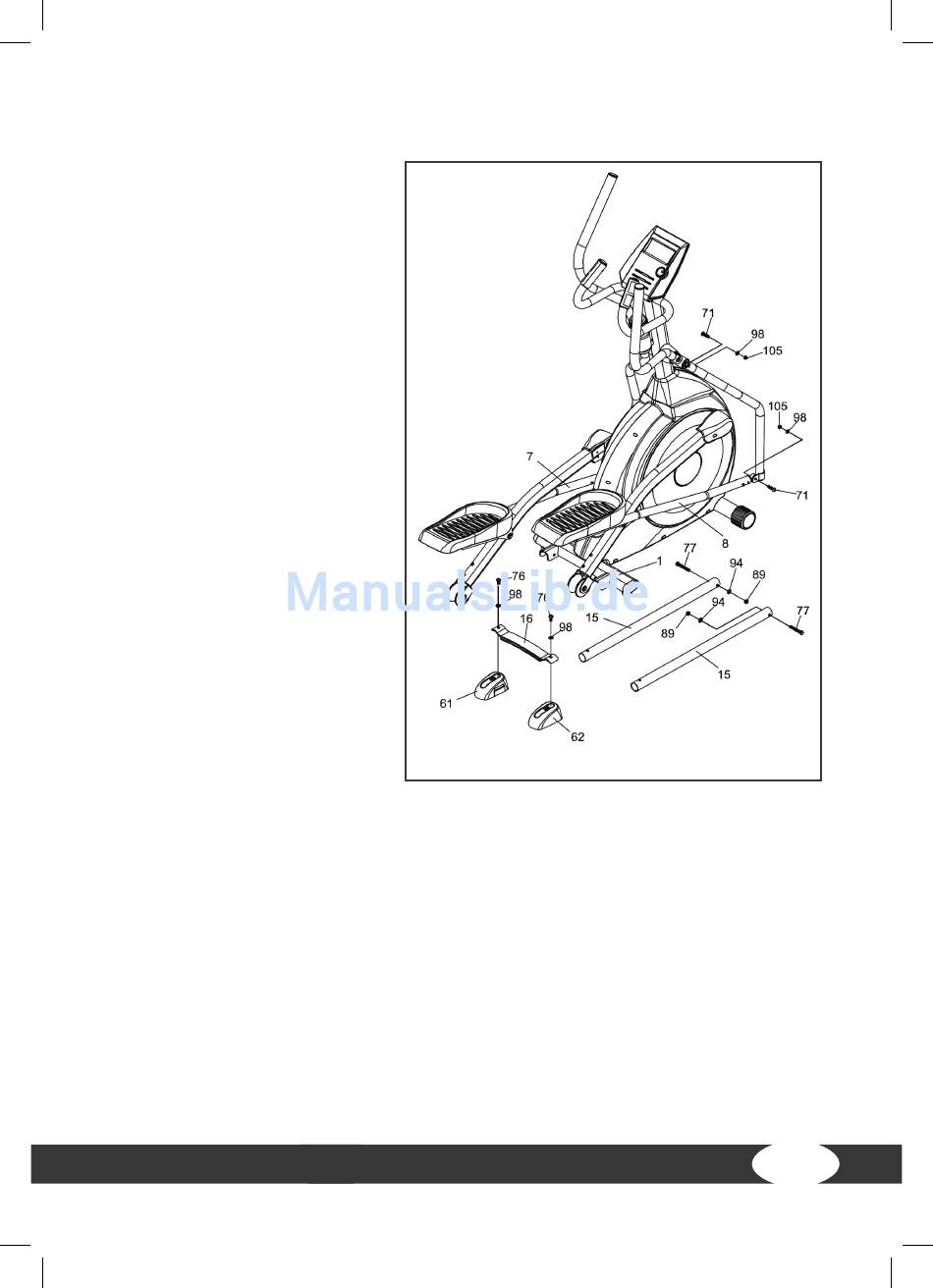

Schritt 3:
Montage der Verbindungsarme
(1) Gleichen Sie das Loch am
Ende des Verbindungsarms (L (7)
und R (8)) mit dem Loch in der
Halterung für die unteren Hand-
griffe (L (3) und R (4)) an. Das
Stangenende sollte sich in der
Halterung der unteren Handgrif-
fe befinden (L (3) R (4)). Befesti-
gen Sie die Teile mit zwei 5/16" x
1-1/4" Sechskantschrauben (71),
zwei 5/16" x 20 x 1.5T Unterleg-
scheiben (98) und zwei 5/16" x 7T
Nylonmuttern (105). Ziehen Sie
die Schrauben fest, indem Sie die
zwei 12mm Schraubenschlüssel
(111) jeweils an der 5/16" x 7T
Nylonmutter (105) und der 5/16"
x 1-1/4" Schraube (71) anbrin-
gen.
(2) Befestigen Sie die zwei Schie-
nen (15) an der Halterung am
Ende des Rahmens (1) mit zwei
3/8" x 2-1/4" Schrauben (77),
zwei 3/8" x 19 x 1.5T Unterleg-
scheiben (94) und zwei 3/8" x 7T
Nylonmuttern (89) mit Hilfe des
13/14mm Schraubenschlüssels (111).
(3) Montieren Sie die Standfußabdeckungen (L (61) und R (62)) auf der Eisenplatte
(16). Befestigen Sie die Schienen (15) mit zwei 5/16" x 3/4" Schrauben (76) und zwei
5/16" x 20 x 1.5T Unterlegscheiben (98) mit Hilfe des M5 Inbusschlüssels/Schrau-
bendrehers (108).
Schritt 4:
Montage der Abdeckungen
(1) Befestigen Sie die Abdeckungen für die Verbindungsarme (L (59) und R (60)) über
die Verbindung zwischen dem Stangenende und den unteren Handgriffen (L (4) und
R (5)) mit vier M5 x 15m/m Schrauben (79) und zwei ψ 3.5 x 12m/m Schrauben (84) mit
dem M5 Inbusschlüssel/Schraubendreher (108).
17
